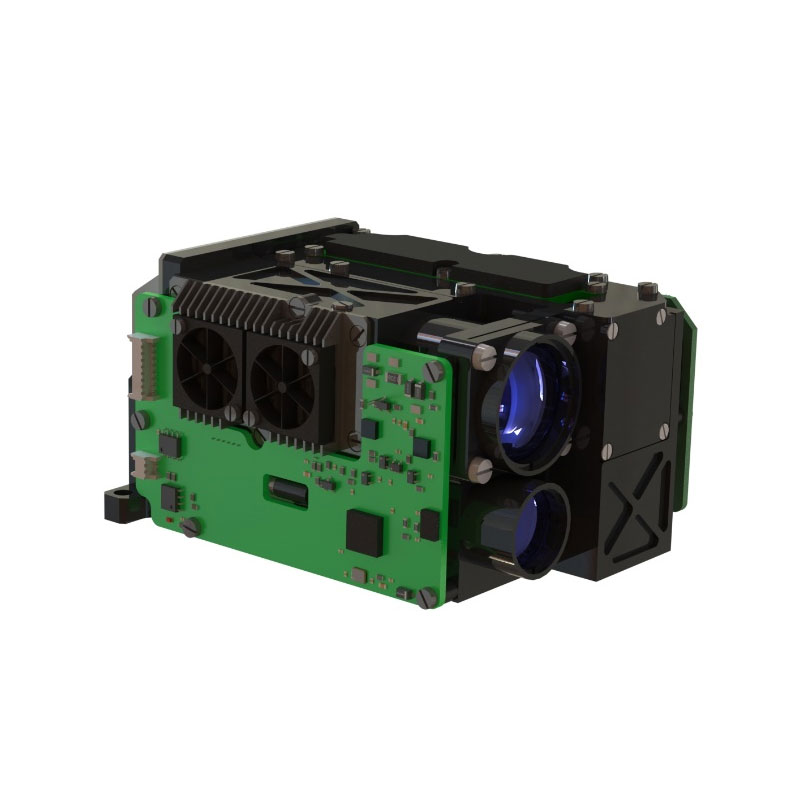

Designator di target laser da 25mj 1064nm

2.1 con funzione di distanza laser;
2.2 Fornire irradiazione laser target;
2.3 essere in grado di comunicare con il computer host in base ai requisiti del protocollo di comunicazione.
Laser Imager può realizzare le seguenti funzioni attraverso l'interfaccia di comunicazione seriale:
2.3.1 Risposta istruzioni per il laser e può essere fermato in qualsiasi momento in base alle istruzioni di arresto;
2.3.2 I dati sulla distanza e le informazioni sullo stato vengono emesse per impulso durante la distanza;
2.3.3 che va con la funzione di gating a distanza;
2.3.4 Avvio a distanza continua non ha ricevuto istruzioni di arresto 5min (1Hz)/1min (5Hz) dopo la fascia di arresto automatica;
2.3.5 è possibile impostare la modalità di irradiazione e la codifica;
2.3.6 In risposta al comando di irradiazione laser, secondo la modalità, la codifica, è stata impostata l'irradiazione e può fermare l'irradiazione in qualsiasi momento secondo l'istruzione di arresto;
2.3.7 Se non vengono ricevute istruzioni di arresto dopo aver avviato l'irradiazione, si fermerà automaticamente dopo un ciclo di irradiazione;
2.3.8 Quando l'irradiazione laser, ciascuna impulso emette un valore di distanza e informazioni sullo stato;
2.3.9 Auto-controllo e informazioni autoprodotte e sullo stato di output;
2.3.10 Rispondere per avviare informazioni di auto-controllo e stato di output;
2.3.11 in grado di segnalare il numero cumulativo di impulsi laser;
2.3.12 Funzione di portata di target per la testa e la fine.

4.3 Il fotometro laser invia dati al software di sistema
4.3.1 Intestazione delle informazioni (0x55);
4.3.2 Parola di stato;
4.3.3 Distanza target/numero cumulativo di impulsi laser (2 byte);
4.3.4 Temperatura di corrente del modulo di misurazione laser;
4.3.5 La "coda del messaggio" è il checksum, che è il risultato dell'operazione XOR di 1-5 byte.

Informazioni sulla distanza target Definizione: il valore della distanza è rappresentato come intero da 2 byte (16 bit), che può essere convertito direttamente in decimale.
Definizione cumulativa dei tempi di polso laser: poiché l'intervallo di 16 bit di numero binario è 0 ~ 65535 e la durata di servizio del rivelatore laser è di un milione di volte, quindi i tempi di emissione laser concordati per il multiplo del numero di 20, l'intervallo è 0 ~ 1310700;
Temperatura della corrente del modulo di misurazione laser: D7 -D0: espressione del complemento, intervallo di valori -128 ℃ ~ +127 ℃.

Un'interfaccia RS422, livello del segnale in linea con le caratteristiche del chip MAX488. La definizione dell'interfaccia è mostrata nella Tabella 5:
