Designatore target laser da 160mj 1064nm

Il fotometro laser medio STA-1064160m (di seguito indicato come fotometro laser) è un prodotto fotoelettrico di precisione che trasmette il laser a un target specifico e calcola le informazioni sulla distanza in base al tempo di volo laser. Designatore target laser da 160mj 1064nm ha le caratteristiche delle prestazioni eccezionali e del semplice funzionamento.

Modello:JIO-1064160M

Invia richiesta

Descrizione del prodotto

Panoramica

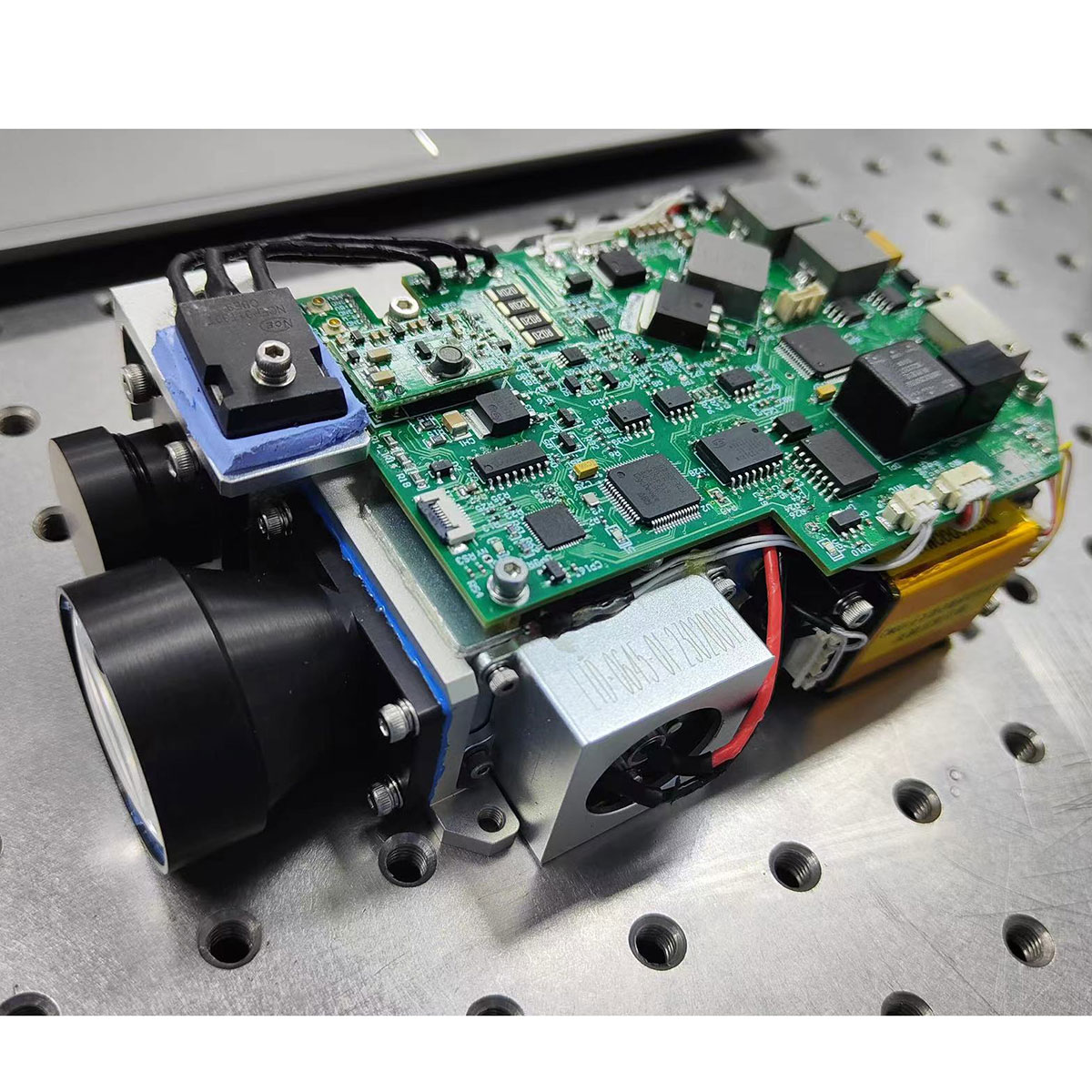

LDR1064-160 Laser Imager è composto da unità di emissione laser, unità di ricezione laser e portata, fonte di guida laser e unità di controllo e comunicazione.

Funzione principale

Funzione di portata laser;
Funzione di irradiazione laser;
Ha trigger di segnale di isolamento fotoelettrico;
Avere una funzione di trigger esterno.

Specifiche tecniche del desigatore target da 160mj 1064nm

Indicatori principali
Lunghezza d'onda di lavoro	1064nm
Energia di irradiazione laser	85mj e 160mj Due ingranaggi possono essere commutati
Ritardo della luce	304µs ± 1µs
Angolo di dispersione del raggio laser	≤0.2Mrad
Frequenza di irradiazione	8 ~ 21Hz
Frequenza a distanza	10Hz
Larghezza dell'impulso laser	10ns ~ 15ns
Stabilità di potenza	≤ ± 8%
Range Range	0,2 m ~ 20 km (dimensione target 10 m x10 m x8 m, visibilità 30 km)
Errore a distanza	non più di 5 metri
Selezione target	primo/secondo/fine
Tasso di misurazione accurato	≥ 98%
Tempo di avvio	1 minuto (opzionale)
Tempo di lavoro (suggerito)	Modalità a distanza		Laser lavora continuamente per 5 minuti, riposo per 4 minuti, 10 cicli consecutivi
	Modalità di irradiazione		Tempo di irradiazione 120s, riposo 60s, 5 cicli continui
Peso set completo	<3,3 kg
TEMPERATURA
Temperatura operativa	-40 ℃ ~ +55 ℃
Temperatura di conservazione	-40 ℃ ~ +70 ℃
Calore umido
Umidità relativa	Umidità relativa
Temperatura	+25 ° C ± 2 ° C.
Tempo di conservazione	72h
VIBRAZIONE
Forma dello spettro di vibrazione (GRMS = 6.06)	20Hz a 80Hz			+3db/ott
	80Hz a 350Hz			G2/0,04 Hz
	350Hz a 2000Hz			-3db/ott
Direzione e tempo di vibrazione	Vibra in una direzione per almeno 10 minuti
Punto di controllo	Dovrebbe essere selezionato nell'apparecchiatura o nella superficie del tavolo da agitare vicino alla massima rigidità del prodotto, le apparecchiature di grandi dimensioni possono utilizzare il controllo medio multiplo
Punto di monitoraggio	Il punto di monitoraggio deve essere selezionato nella parte chiave del prodotto in esame, in modo che la risposta di accelerazione quadrata media della radice non superi il design massimo consentito (GRMS = 6,06)
Requisiti di installazione	Il campione è rigidamente collegato al tavolo da agitazione e il prodotto con ammortizzatore dovrebbe rimuovere l'assorbitore di ammortizzatori per il test
Controllo delle prestazioni	Test di accensione Durante le vibrazioni, tutti gli indicatori di prestazione dovrebbero soddisfare i requisiti tecnici specificati nel documento di progettazione. Nel caso di fallimento, è consentito riparare. Quando il test di accettazione viene eseguito dopo la riparazione, il valore dello spettro dovrebbe essere ridotto a 0,01G2/Hz, GRMS = 3.03 e il campione dovrebbe essere vibrato nella direzione più paura della vibrazione per 10min
Intervallo di temperatura
Test di accensione	-35 ± 3 ℃ ~ +52 ± 2 ℃
Tasso di variazione di temperatura
Aumento della temperatura	10 ℃/min
Raffreddamento	10 ℃/min
Tempi di ciclo	10 volte, dovrebbe garantire che gli ultimi 2 cicli senza guasto, se l'errore si verifica negli ultimi 2 cicli, dopo la riparazione, debba costituire 2 cicli senza problemi
Tempo del ciclo	Un tempo di ciclo è 4H, un ciclo include aumento della temperatura → Soggiorno di temperatura → raffreddamento → temperatura → aumento della temperatura
Tempo di permanenza ad alta e bassa temperatura	Il tempo di permanenza dipende dalla capacità termica del campione. Sulla base del principio del prodotto permeabilità termica o fredda, la temperatura interna del campione viene mantenuta per 5 minuti dopo aver raggiunto la stabilità
I requisiti del prodotto in esame	Il test del ciclo di temperatura generale con l'intera macchina, dovrebbe essere il più possibile per aprire il coperchio
Controllare e riparare	L'attrezzatura di prova di alimentazione, in ogni ciclo di temperatura, dopo il test per confermare che l'apparecchiatura è guasto, può eseguire il ciclo di temperatura successivo
Requisiti inzuppamento	Inzuppare viene eseguito con l'intera attrezzatura
Macchina sportiva
Macchina sportiva	Le auto sportive vanno con l'intero dispositivo
	Se il prodotto non esegue il test di trasporto su strada, è possibile utilizzare la tabella di trasporto di simulazione per il test di simulazione del trasporto interno, ovvero test di vibrazione ciclica sinusoidale per l'identificazione del prodotto
	I requisiti del test della tabella di trasporto simulato sono i seguenti
Condizioni di prova	Frequenza	5Hz ~ 200Hz
	Ampiezza	5Hz ~ 7Hz
	Ampiezza 12mm ~ 8mm
	7Hz ~ 200Hz uguale accelerazione 1,5g
	Condizione di test di vibrazione La deviazione consentita è la stessa del test di vibrazione casuale a banda larga
	Direzione	direzione dell'asse verticale e lato
	Orientamento	verticale e laterale all'asse
	Tempo del ciclo	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minuti per ciclo; quando la frequenza di risonanza del campione viene misurata al di sotto di 5Hz, la frequenza di test può essere estesa a 2Hz, 2Hz ~ 200Hz ~ 2Hz Scansione, il tempo di scansione dovrebbe essere di 15min. Il tempo di vibrazione in ciascuna direzione è 90min
	Dopo il test di trasporto, verificare se vi è danni e fenomeno di allentamento strutturale, eseguire l'ispezione dell'indice tecnico, dovrebbe soddisfare i requisiti di progettazione.
Indicatori di prestazione chiave
Alimentazione e consumo di energia	Gamma di alimentazione				20V ~ 33V, DC
	Consumo energetico				La potenza di picco non è superiore a 400 W, la potenza di standby non è superiore a 60 W (temperatura limite). 1.5.2 Affidabilità
Affidabilità	MTBF non è inferiore a 4000h
Sicurezza	Imposta un dispositivo di avviso affinché il laser funzioni
	L'uscita del trasmettitore laser è fornita con evidenti segnali di avvertimento
	L'attrezzatura è ben messa a terra
Manutenibilità	Tutte le parti e le apparecchiature funzionali principali vengono impostate indicazioni di guasto e indicazioni funzionanti normali
	Il tempo di riparazione medio MTTR non è superiore a 20 minuti
Requisiti di compatibilità elettromagnetica	Nel processo di operazione di avvio del sistema, l'apparecchiatura può essere compatibile con altre apparecchiature nel sistema, normale lavoro

Interfaccia mechica

Interfaccia elettrica

5.1 Connettore di comunicazione (Modello Socket J30J-1ZKP, Modello di butt Plug J30J-15TJ) Definizione PIN

Numero pin	Definizione	Contenuto	Tipo di segnale	Osservazioni
1	TX+	Rs422 Invia positivo (locale)	Produzione	Computer host oggetto
2	TX -	Rs422 Invia negativo (locale)	Produzione	Computer host oggetto
3	Rx+	Rs422 riceve positivo (locale)	Ingresso	Computer superiore oggetto
4	RX -	Rs422 Ricevi negativo (locale)	Ingresso	Computer superiore oggetto
5	GND	Terra rs422	Trovaggio del segnale	Computer superiore oggetto
6				Speciale di debug del produttore
7				Speciale di debug del produttore
8				Speciale di debug del produttore
9				Speciale di debug del produttore
10				Speciale di debug del produttore
11				Speciale di debug del produttore
12				Speciale di debug del produttore
13				Speciale di debug del produttore
14		Sistema di tempo esterno +	Ingresso	Differenziale rs422
15		Thin time esterno -	Ingresso	Differenziale rs422
