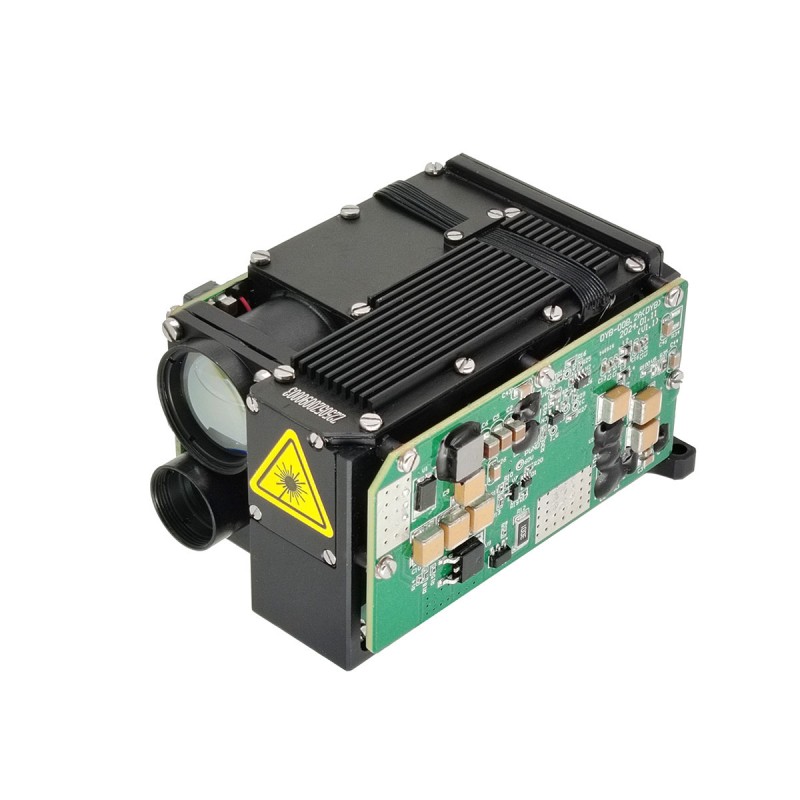

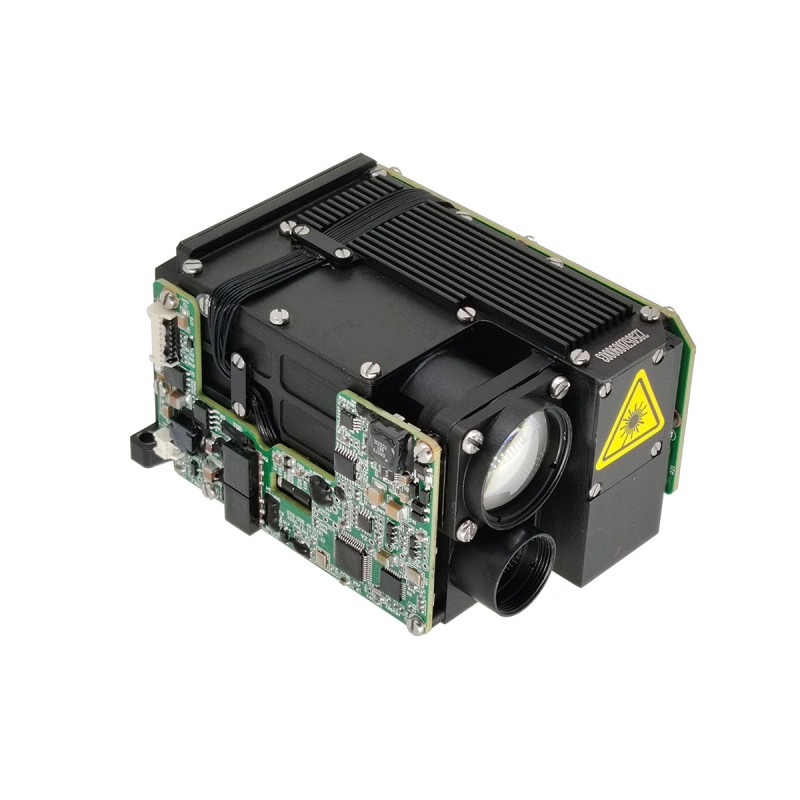

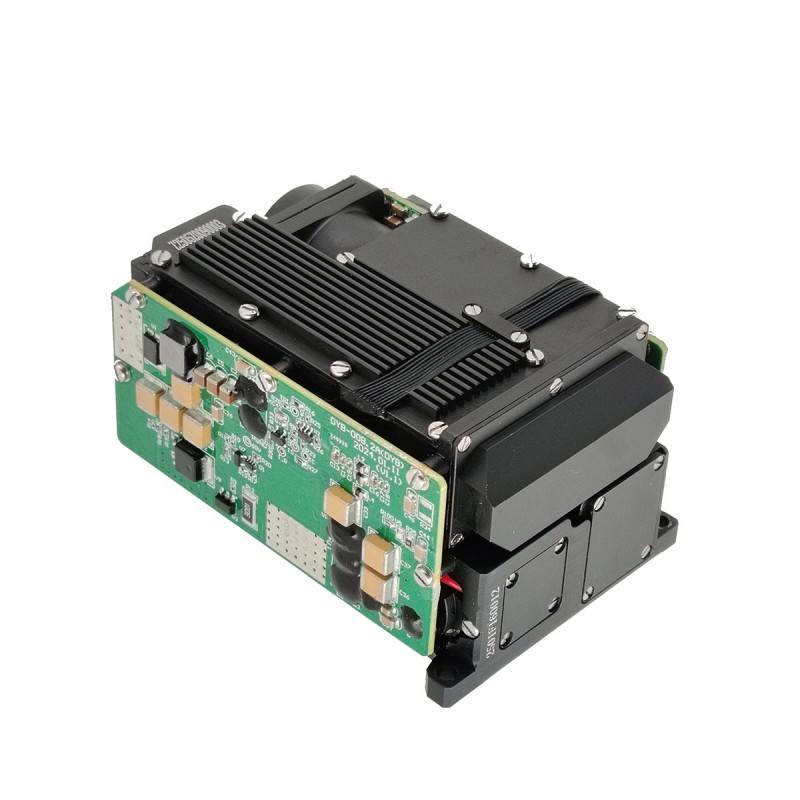

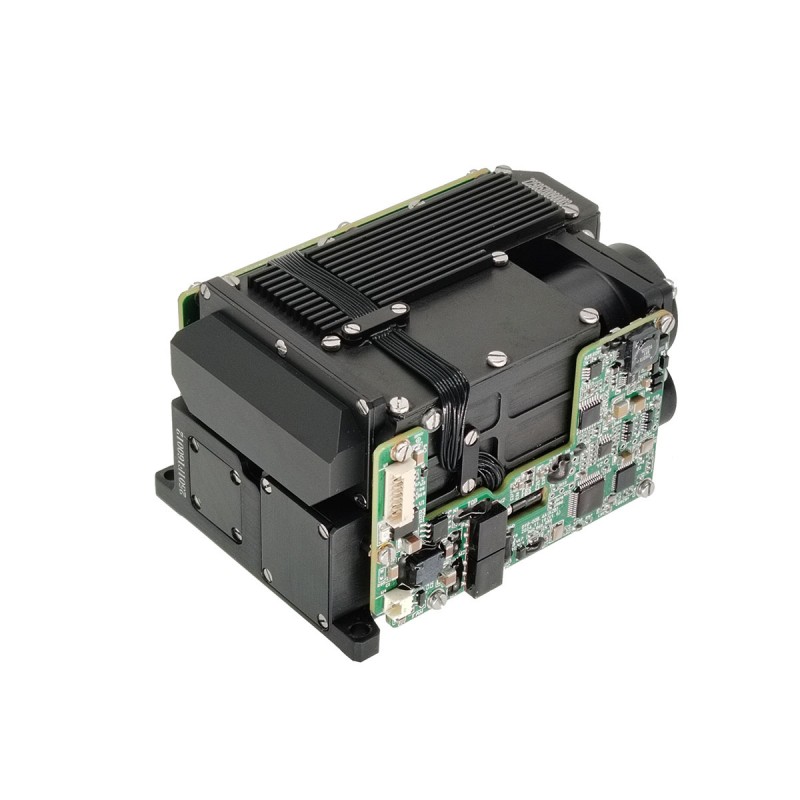

25mj Designator di Target Laser Military (Ltd) Wiht LRF

STA-D25M is a military 25mj laser target designator that plays a crucial role in precision aiming systems, capable of providing precise guidance for smart ammunition. Attraverso un sistema ottico avanzato, segna il bersaglio con un raggio laser, garantendo che le armi guidate dalla precisione possano distruggere il bersaglio con precisione ed efficienza estremamente elevata.

Invia richiesta

Descrizione del prodotto

Caratteristiche del prodotto

Leggero e miniaturizzato
Adattabilità ambientale: -40 ℃ ~ 60 ℃ Adattabilità a temperatura larga

Parametri dell'indicatore principale

1. Funzione
a) Ha la funzione di impostazione del ciclo di irradiazione e può eseguire irradiazione laser secondo il ciclo set.
b) dotato di funzioni di portata singola laser e ripetute.
c) dotato di funzione di distanza multi-target.
d) dotato di funzione di uscita della temperatura per i componenti core della fotocamera.
e) dotato di funzione di protezione surriscaldante per il dispositivo di misurazione.
f) dotato della funzione di uscita le informazioni sullo stato del dispositivo di illuminazione.

Specifiche tecniche

Specifiche di performance
Lunghezza d'onda laser	1,064 mm
Pulse Energia media	≥25mj
Fluttuazione della capacità di impulso	All'interno di un ciclo, fluttuazione dell'impulso adiacente ≤8%(statistiche dopo 2 secondi di uscita luminosa)
Angolo di dispersione del raggio laser	≤0,5 mrad
Stabilità dell'asse ottico laser	≤0,05Mrad
Larghezza del polso	≤20ns
Tempo di preparazione dell'alimentazione	≤3s
Performance a distanza
Frequenza a distanza	1Hz, 5Hz, singolo tempo
Tempo di distanza continuo	5min (1Hz), 1 min (5Hz)
Tempo di funzionamento continuo massimo 5Hz	2min
Intervallo minimo	≤100m
Capacità di portata tipica	≥2000 m
Precisione a distanza	± 2m
Tasso di misurazione accurato	≥ 98%
Logica a distanza: primo e ultimo bersaglio	Primo e ultimo bersaglio
Prestazioni di irradiazione
Distanza di irradiazione	≥2 km
Frequenza di irradiazione	Frequenza fondamentale 20Hz
Coding	in linea con i requisiti di sistema; Con la possibilità di personalizzare l'estensione della codifica
Modalità di codifica	Codice di frequenza preciso
Precisione della codifica	≤ ± 2,5μs
Modalità di irradiazione	Un tempo di irradiazione ≥20, ricominciare l'irradiazione, intervallo ≤15s, può essere continuamente irradiato per 8 cicli
Peso e dimensioni
Peso	≤450g
Misurare	≤67,4 mm × 51 mm × 90 mm
Tensione di alimentazione
Voltaggio	19.6v ~ 25.2v
Consumo energetico
Consumo di energia di standby	≤4w
Consumo energetico medio	≤50W
Picco di consumo energetico	≤90w
Adattabilità EnvironmentDL
Temperatura di lavoro	-40 ℃ ~ 55 ℃
Temperatura di conservazione	-55 ℃ ~ 70 ℃

Funzione di controllo

2.1 con funzione di distanza laser;
2.2 Fornire irradiazione laser target;
2.3 essere in grado di comunicare con il computer host in base ai requisiti del protocollo di comunicazione.
Laser Imager può realizzare le seguenti funzioni attraverso l'interfaccia di comunicazione seriale:
2.3.1 Risposta istruzioni per il laser e può essere fermato in qualsiasi momento in base alle istruzioni di arresto;
2.3.2 I dati sulla distanza e le informazioni sullo stato vengono emesse per impulso durante la distanza;
2.3.3 che va con la funzione di gating a distanza;
2.3.4 Avvio a distanza continua non ha ricevuto istruzioni di arresto 5min (1Hz)/1min (5Hz) dopo la fascia di arresto automatica;
2.3.5 è possibile impostare la modalità di irradiazione e la codifica;
2.3.6 In risposta al comando di irradiazione laser, secondo la modalità, la codifica, è stata impostata l'irradiazione e può fermare l'irradiazione in qualsiasi momento secondo l'istruzione di arresto;
2.3.7 Se non vengono ricevute istruzioni di arresto dopo aver avviato l'irradiazione, si fermerà automaticamente dopo un ciclo di irradiazione;
2.3.8 Quando l'irradiazione laser, ciascuna impulso emette un valore di distanza e informazioni sullo stato;
2.3.9 Auto-controllo e informazioni autoprodotte e sullo stato di output;
2.3.10 Rispondere per avviare informazioni di auto-controllo e stato di output;
2.3.11 in grado di segnalare il numero cumulativo di impulsi laser;
2.3.12 Funzione di portata di target per la testa e la fine.

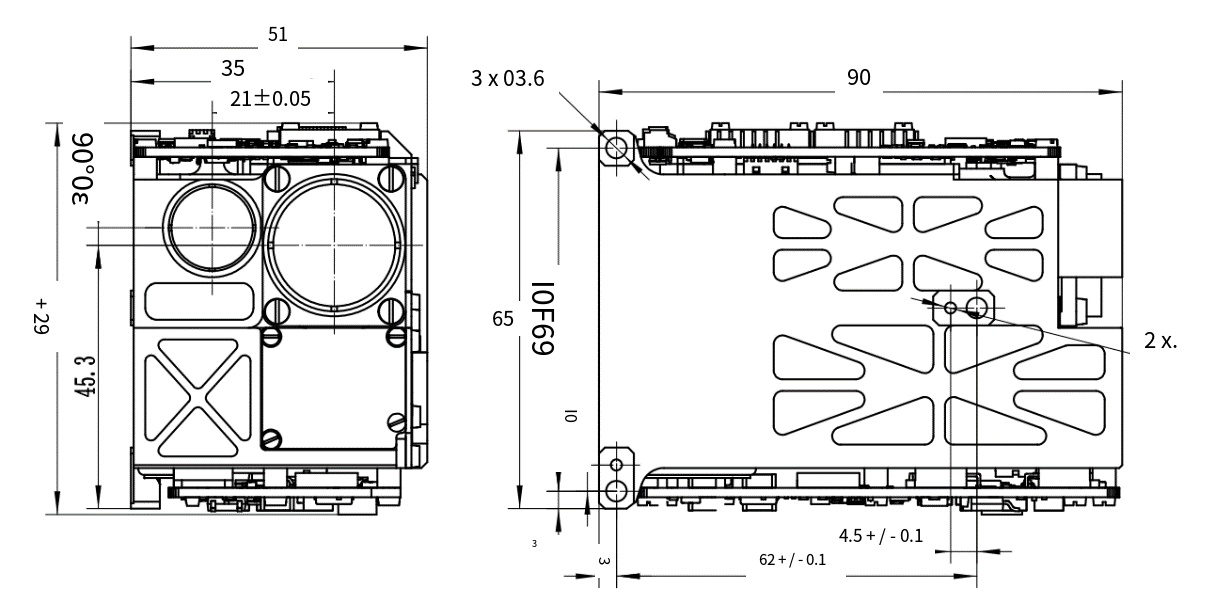

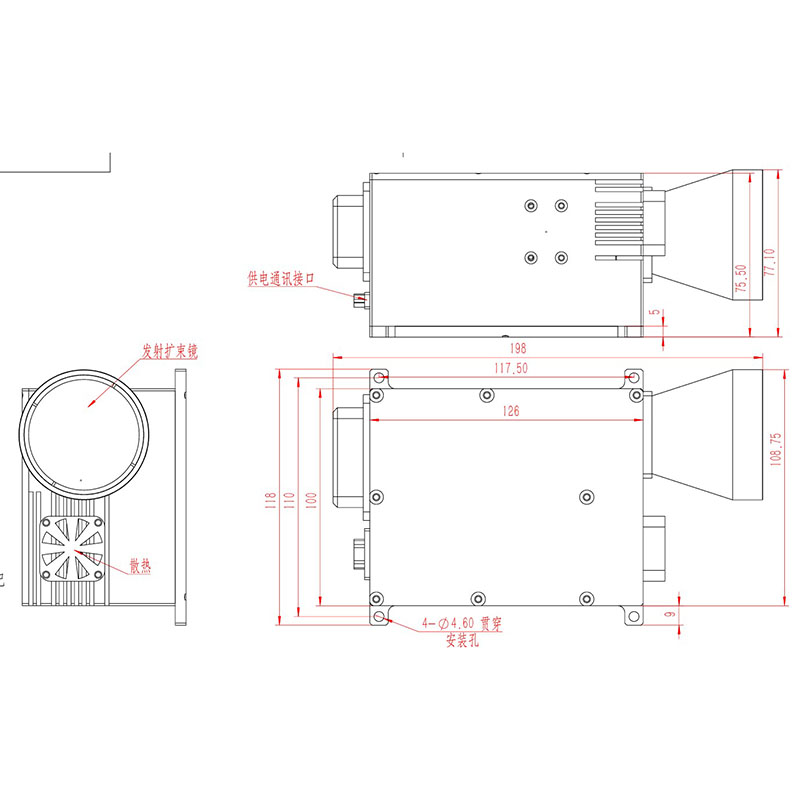

Interfaccia mechica
