Ceilometro Lidar per Meteorologia

Campo di rilevamento massimo delle nuvole: 49210 piedi
Risoluzione spaziale: 5m
Strati di nuvole rilevabili: 5 strati

Osservazione meteorologica e previsioni del tempo
Assistenza meteo aeronautica (aeroporti, eliporti)
Supporto meteo marino (navi, piattaforme offshore)
Supporto meteorologico militare
Monitoraggio ambientale (aerosol atmosferici, inquinanti)
Modificazione meteorologica (guida per le operazioni di miglioramento della pioggia)
Ricerca scientifica e formazione (scienza dell'atmosfera e formazione sul telerilevamento)
Misurazione della copertura nuvolosa integrale

Nota: questo prodotto ha ottenuto la certificazione pertinente dall'autorità meteorologica. Le sue specifiche prestazionali, l'adattabilità ambientale e l'accuratezza delle misurazioni sono tutte conformi ai requisiti degli standard di osservazione meteorologica. I dati di misurazione sono affidabili e l'unità funziona in modo stabile, fornendo una garanzia di monitoraggio affidabile per i servizi di osservazione meteorologica.

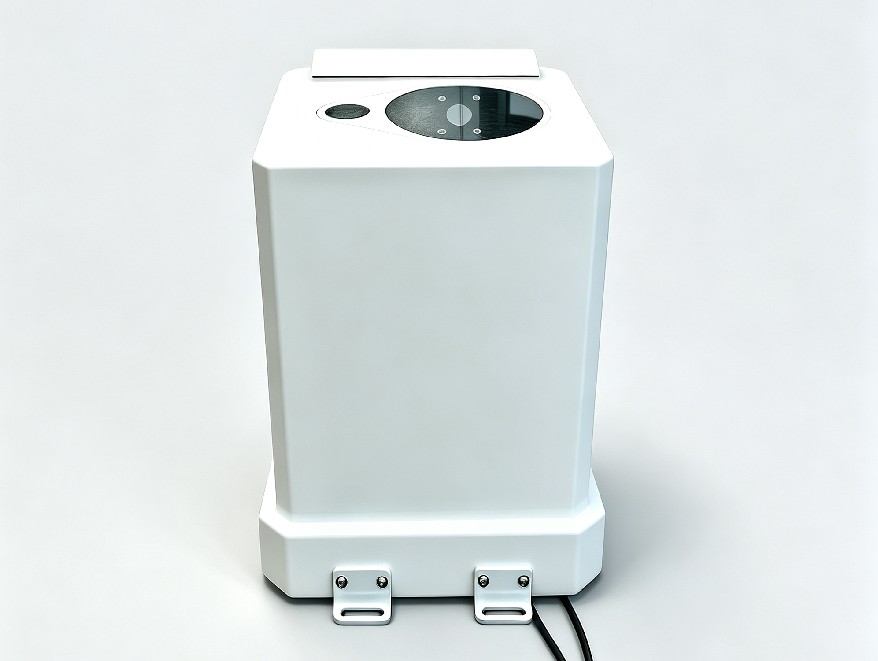

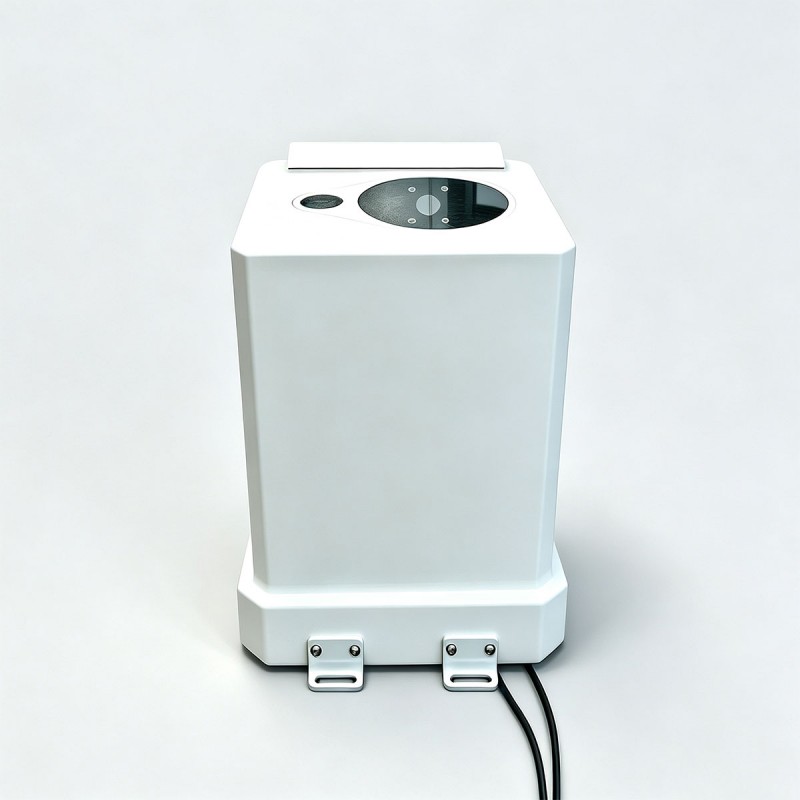

Il ceilometro laser STA-LC56 è un lidar a diffusione Mie. Adotta l'effetto di diffusione Mie delle particelle di aerosol atmosferico sul laser per rilevare aerosol come polvere e particelle di nebbia di nuvole nella bassa atmosfera al di sotto di 15 km (49210 piedi). Rispetto ad altri meccanismi di diffusione, lo scattering Mie presenta una sezione trasversale di diffusione più ampia e segnali di eco più forti. Poiché la maggior parte delle particelle di aerosol atmosferico sono distribuite a basse altitudini, il rilevamento può essere eseguito comodamente. Lo strumento è utilizzato per l'osservazione dell'altezza della base delle nubi e della quantità di nubi integrata in aeroporti, navi, veicoli mobili per rilievi, stazioni meteorologiche e altri scenari.

Funzionando secondo il principio della misurazione del raggio laser, il ceilometro emette impulsi laser periodici nell'atmosfera. Il ricevitore cattura i segnali di eco retrodiffusi dalle nuvole e dall'atmosfera. Il processore elabora e calcola inversamente i segnali ricevuti per ottenere coefficienti di estinzione atmosferica a diverse altitudini, in modo da identificare gli strati nuvolosi e calcolare l'altezza della base delle nubi.

Funzioni principali
a) Può misurare e visualizzare l'altezza della base delle nuvole, lo spessore dello strato delle nuvole e l'altezza dello strato limite atmosferico in tempo reale e fornire dati sulla visibilità verticale in condizioni di cielo oscurato.
b) Supporta il rilevamento delle nuvole multistrato, identificando e misurando fino a 5 strati di nuvole e generando in modo sincrono l'altezza della base delle nuvole, lo spessore delle nuvole e la quantità di nuvole integrata di ciascuno strato.
c) È dotato di una funzione di autocontrollo automatico per monitorare lo stato operativo e i parametri di funzionamento dei componenti principali, garantendo un funzionamento stabile dell'attrezzatura.
d) Supporta la configurazione dei parametri tramite software terminale esterno e dispone di protezione dallo spegnimento. Tutti i parametri configurati possono essere salvati in modo permanente senza perdite dopo un'interruzione di corrente.
e) Il formato dei dati di output è pienamente conforme alle specifiche del ceilometro specificate nel Dizionario dei dati di osservazione meteorologica di superficie, realizzando un output di dati standardizzato e un comodo collegamento con i sistemi aziendali meteorologici.
f) Integrato con funzioni di controllo automatico intelligente, tra cui l'autopulizia delle lenti ottiche e l'autoriscaldamento delle apparecchiature, che si adatta ad ambienti di lavoro esterni complessi.
g) L'archiviazione dati integrata supporta la registrazione continua e la conservazione dei dati di monitoraggio storici per non meno di 3 mesi, facilitando la revisione e l'analisi dei dati.

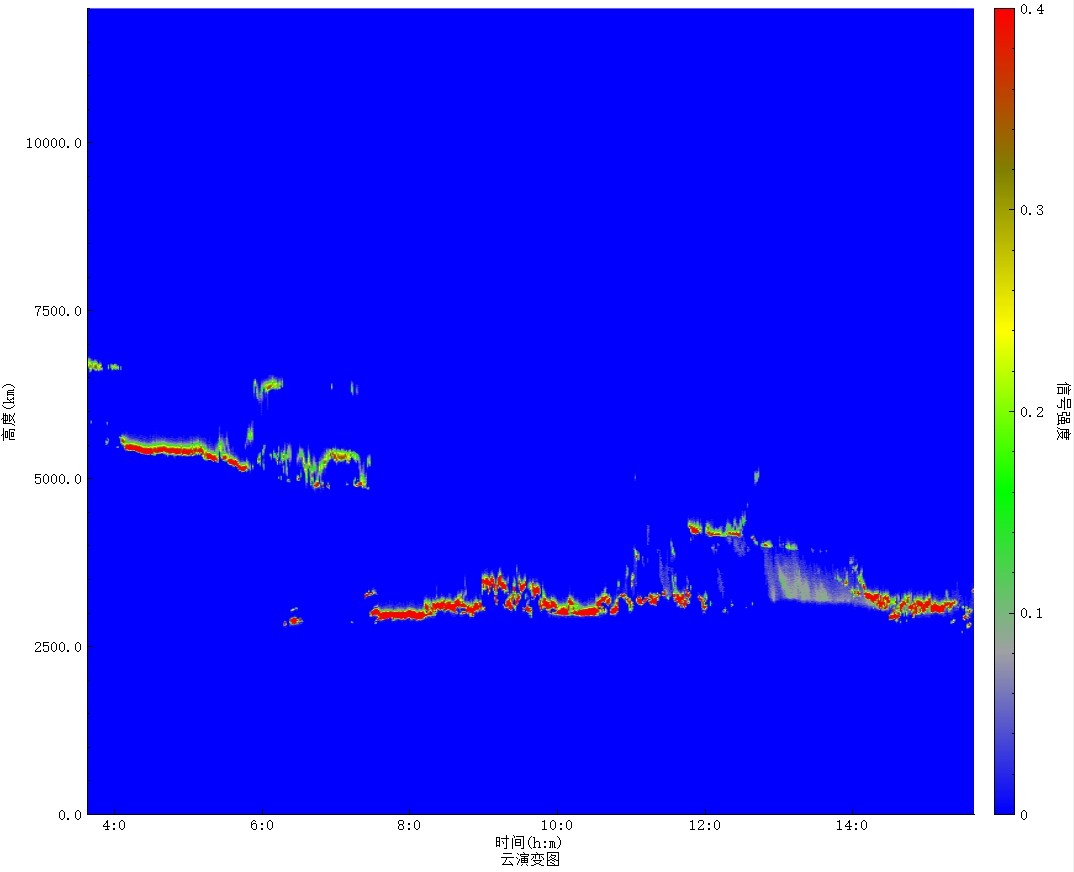

Diagramma dell'evoluzione del cloud

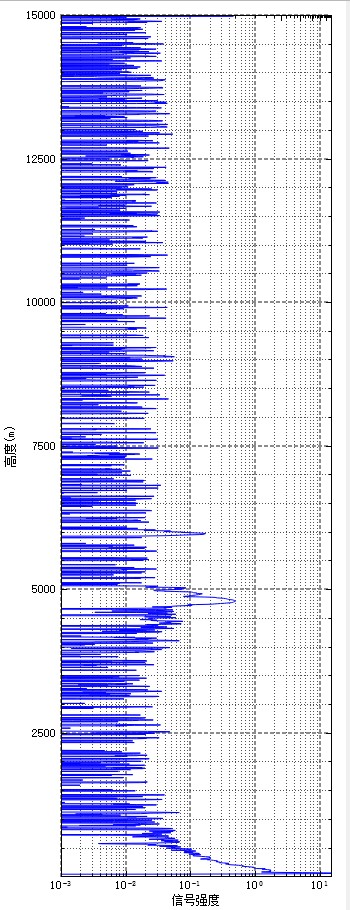

Visualizzazione della curva
