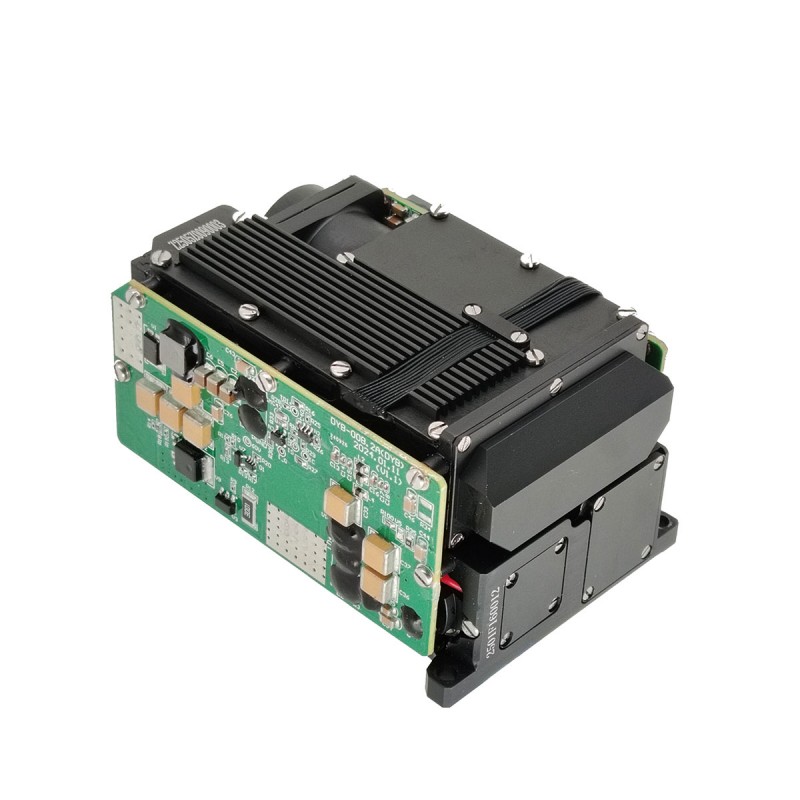

Designator di destinazione laser da 60 mj con LRF

Questo tipo di irradiatore utilizza un design di fonte di luce unica per ottenere un'uscita laser fino a 60 mJ in una dimensione strutturale molto ridotta e la larghezza dell'impulso è superiore a 10 N e l'angolo di divergenza laser iniziale è più piccolo del 50% del prodotto convenzionale. L'irradiatore utilizza un singolo design di apertura di emissione e ricezione, struttura compatta, può essere utilizzato in hangar fotoelettrici, che vanno da irradiazione ai veicoli e altri scenari di applicazione.

Invia richiesta

Descrizione del prodotto

Funzioni principali dell'Iradiatore:

Target Guida all'irradiazione
Test di distanza target
Codificare l'output laser
Protezione sovratensione, sovracorrente e sovratemperatura, funzione anti-reverse potenza
Segnale differenziale Funzione di trigger esterno

Parametri tecnici principali

Parametri principali della sorgente di luce laser
Lunghezza d'onda laser	1064nm ± 1nm
Modalità di pompaggio	Pompaggio a semiconduttore
Energia di frequenza di ripetizione	1 ~ 20Hz≥60mj@20Hz
Distanza di irradiazione	≥4 km
Larghezza del polso	10ns ~ 20ns
Angolo di divergenza del raggio	≤0.3Mrad
Stabilità assiale	<0.1Mrad
Stabilità dell'energia del polso	<5% (RMS, all'interno di un ciclo di irradiazione)
Ora di lavoro @20Hz	lavorare per 1 minuto, riposare per 0,5 minuti; lavorare per 8 cicli, riposare per 15 minuti prima di continuare a lavorare
Alimentazione elettrica	DC 28V ± 4V
Energia	Il consumo di energia di standby è inferiore a 20 W; Il picco di consumo energetico è inferiore a 120 W;
Tipo di codifica	Codice di frequenza precisa integrata, codice a intervallo variabile, supporto pseudo codifica casuale
Precisione di codifica	≯1.5μs@20Hz
Indicatori di sistema a distanza
Modalità a distanza	Pulse che va
Frequenza di gamma	1-5Hz
Gamma massima	≥8 km (2,3 m*2,3 m Target NATO, riflettività0.3, visibilità> 25 km,)
Mini gamma	≤500m
Precisione a distanza	± 5m
Tasso di precisione	≥98%
Interfacce e strutture

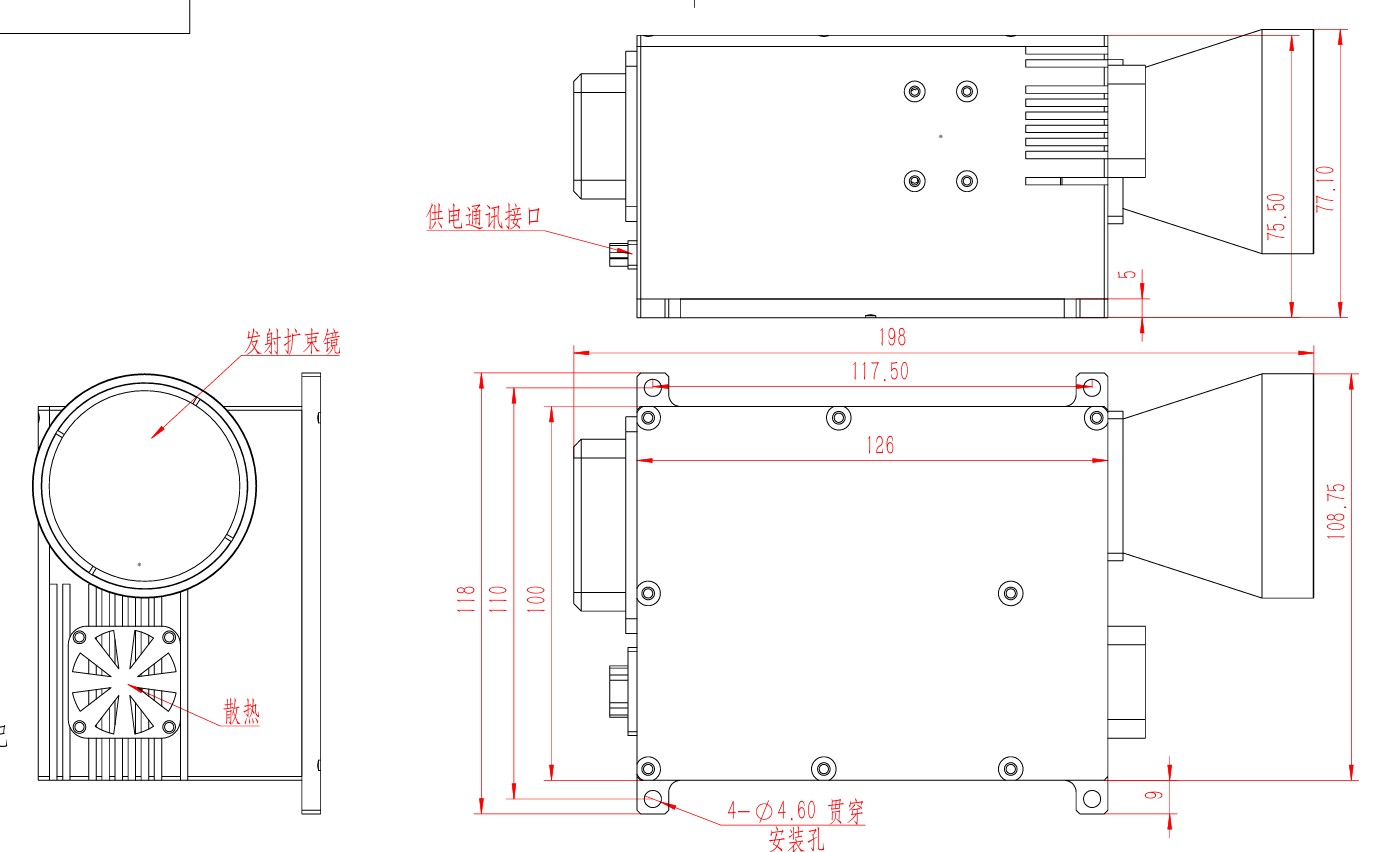

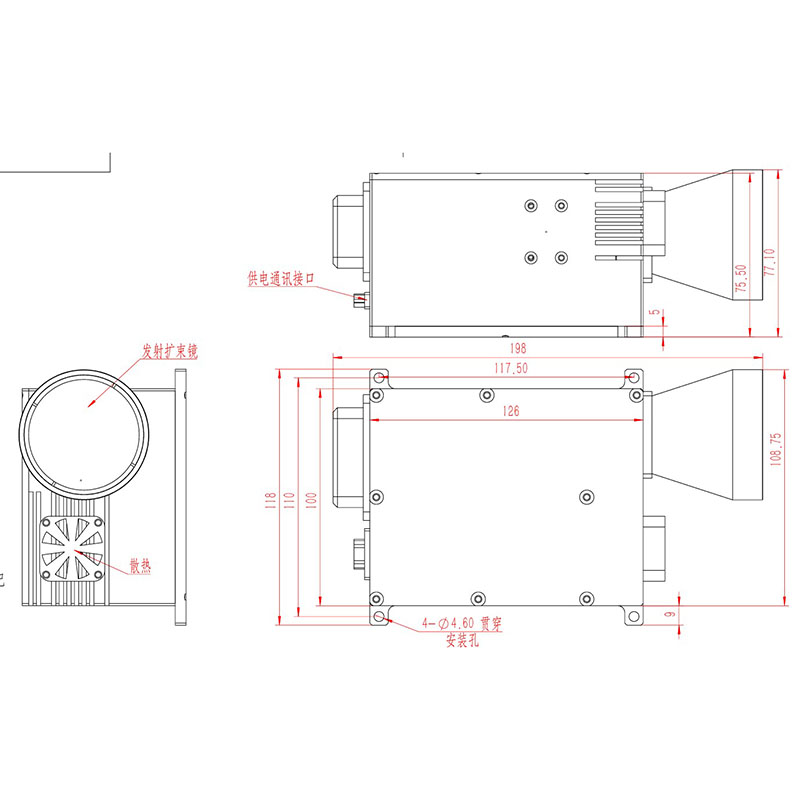

Dimensione del modulo	≤198x109x75,5 mm
Peso	≤1,4 kg
Modalità di raffreddamento	Raffreddamento d'aria
La porta seriale RS422 e l'ingresso sincrono esterno sono 422 livelli e l'illuminazione sincrona esterna è 0-5V
Idoneità ambientale
Temperatura di lavoro	-40 ℃ ~ +60 ℃
Temperatura di conservazione	-50 ℃ ~+75 ℃
