Gyroscopio laser ad anello - Jio90

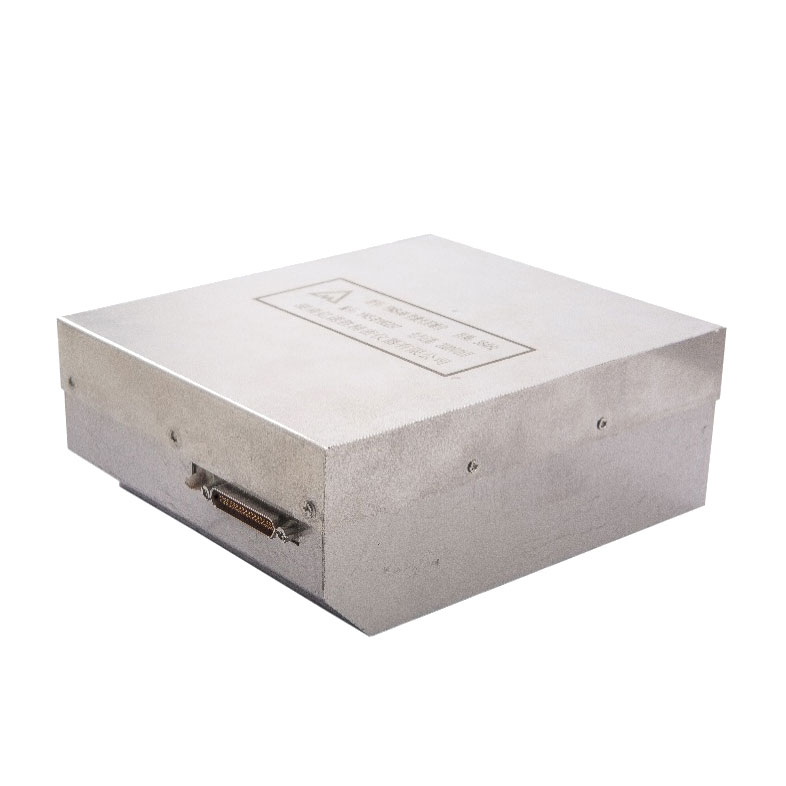

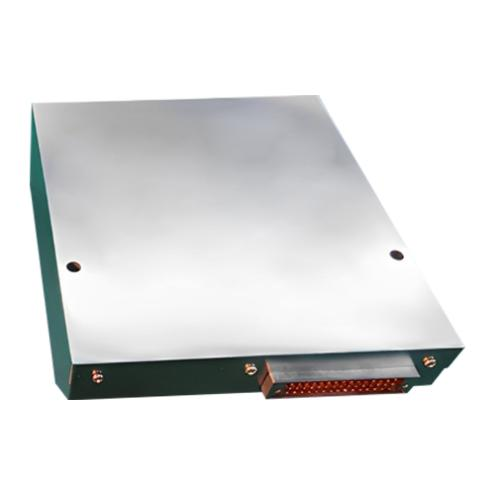

Ring Laser Gyroscope-Jio90 è una macchina a doppia frequenza digitale ad alta precisione che agita il giroscopio laser prodotto dalla nostra azienda. Ha i vantaggi di alta precisione, semplice alimentazione, alta integrazione e produzione digitale. Può misurare il movimento angolare dell'onda portante attorno all'asse sensibile e subire due onde quadrate di quadratura. Può essere ampiamente utilizzato nell'integrazione di posizionamento/navigazione, sorveglianza/ricognizione, controllo antincendio e controllo di volo dei missili e dei loro razzi di trasporto, aerei, veicoli aerei senza pilota, navi, navi, veicoli blindati e altri campi.
Modello:JIO90-RLG
Invia richiesta
Descrizione del prodotto
Gyroscopio al laser ad anello - Jio90 è disponibile nei modelli A, B e C per soddisfare le tue diverse esigenze.
Funzioni
Misurare l'angolo di rotazione attorno al suo asse sensibile e produrre due onde quadrate ortogonali contenenti informazioni di rotazione.
Prestazione
Il giroscopio laser di tipo Jio50 è mostrato nella Tabella 1
Tabella 1 indicatori tecnici principali di giroscopio
Tabella 1 indicatori tecnici principali di giroscopio
| Numero di serie | Parametro | Unità | Premium | Grado A. | Grado B | Grado C. | Osservazione |
| 1 | Zero pregiudizi | °/h | ≤0.3 | / | |||
| 2 | stabilità di pregiudizio | °/h | ≤1 ‰ | ≤3 ‰ | ≤4 ‰ | ≤5 ‰ | 100s, 1c |
| 3 | Ripetibilità a pregiudizio zero | °/h | ≤1 ‰ | ≤2 ‰ | ≤3 ‰ | 1s | |
| 4 | Coefficiente di camminata casuale | ° / H1 / 2 | ≤0,4 ‰ | ≤0,6 ‰ | ≤0,7 ‰ | ≤1 ‰ | / |
| 5 | Fattore di scala | "/impulso | 1.865 |
|
|||
| 6 | Non linearità del fattore di scala | ppm | ≤1 | / | |||
| 7 | Ripetibilità del fattore di scala | ppm | ≤1 | 1s | |||
| 8 | Sensibilità magnetica | °/(h · gs) | ≤1,5 ‰ | ≤2 ‰ |
|
|
/ |
| 9 | Velocità angolare di ingresso massima | °/s | ≥400 |
|
|
|
/ |
Adattabilità ambientale
a) Temperatura di lavoro: -40 ℃ ~ + 65 ℃
b) Temperatura di conservazione: -45 ℃ ~ + 85 ℃
c) vibrazione: 9,6 g in totale;
d) shock: 30 g/11ms (mezzo seno) o 75 g/6ms (mezzo seno);
e) bassa pressione: 5000 m sul livello del mare.
b) Temperatura di conservazione: -45 ℃ ~ + 85 ℃
c) vibrazione: 9,6 g in totale;
d) shock: 30 g/11ms (mezzo seno) o 75 g/6ms (mezzo seno);
e) bassa pressione: 5000 m sul livello del mare.
| Frequenza (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Densità spettrale di potenza (G 2 /Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Alimentazione e interfaccia elettrica
A) Alimentazione
Tipo: ± 5 V, +15V
Requisiti: +5V - corrente 180 mA, stabilità ± 50mv, ondulazione <50mv
-5V - corrente 60 mA, stabilità ± 50mv, ondulazione <50mv
+15V - corrente 240 mA, stabilità ± 100mv, ondulazione <100mv
b) Consumo di energia: <6W
c) Tipo di interfaccia elettrica: J30JM-37ZK
d) Definizione dell'interfaccia: la definizione di pin di interfaccia elettrica è mostrata nella Tabella 2.
Tipo: ± 5 V, +15V
Requisiti: +5V - corrente 180 mA, stabilità ± 50mv, ondulazione <50mv
-5V - corrente 60 mA, stabilità ± 50mv, ondulazione <50mv
+15V - corrente 240 mA, stabilità ± 100mv, ondulazione <100mv
b) Consumo di energia: <6W
c) Tipo di interfaccia elettrica: J30JM-37ZK
d) Definizione dell'interfaccia: la definizione di pin di interfaccia elettrica è mostrata nella Tabella 2.
Tabella della definizione dell'interfaccia elettrica 2
| Spillo Numero di serie |
Definizione | Osservazione | Spillo Numero di serie |
Definizione | Osservazione |
| 1 | Nc | null | / | / | / |
| 2 | GND | Trovaggio del segnale | 20 | Nc | null |
| 3 | Nc | null | ventuno | Nc | null |
| 4 | Nc | null | ventidue | Nc | null |
| 5 | Nc | null | ventitré | Nc | null |
| 6 | Tieniti per te stesso | / | ventiquattro | Nc | null |
| 7 | Nc | null | 25 | Tieniti per te stesso | / |
| 8 | Tieniti per te stesso | / | 26 | Nc | null |
| 9 | Cos | Segnale di uscita d'onda quadrata 2 Livello TTL |
27 | Cos | Segnale di uscita d'onda quadrata 2 Livello TTL |
| 10 | GND | Trovaggio del segnale | 28 | GND | Trovaggio del segnale |
| 11 | PECCATO | Segnale di uscita d'onda quadrata 1 Livello TTL |
29 | PECCATO | Segnale di uscita d'onda quadrata 1 livello TTL |
| 12 | T1 | Resistenza al platino 1 | 30 | T2 | Resistenza al platino 2 |
| 13 | T3 | Termometro a resistenza al platino 3 | 31 | T4 | Resistenza al platino 4 |
| 14 | TCOM | 4 Terminali comuni di resistenza al platino | 32 | TCOM | 4 Terminali comuni di resistenza al platino |
| 15 | GND | +5V, -5 V Power Ground | 33 | GND | +5V, -5 V Power Ground |
| 16 | +5V | Input di potenza | 34 | +5V | Input di potenza |
| 17 | +15V | Input di potenza | 35 | +15V | Input di potenza |
| 18 | 15vgnd | +15 V Ground di potenza | 36 | 15vgnd | +15 V Ground di potenza |
| 19 | -5v | Input di potenza | 37 | -5v | Input di potenza |
| Nota: il modello di resistenza al platino è PT1000 | |||||
Aspetto e interfaccia meccanica
a) Peso: ≤ 1,8 kg
b) Forma e interfaccia meccanica: come mostrato nella Figura 1.
b) Forma e interfaccia meccanica: come mostrato nella Figura 1.
