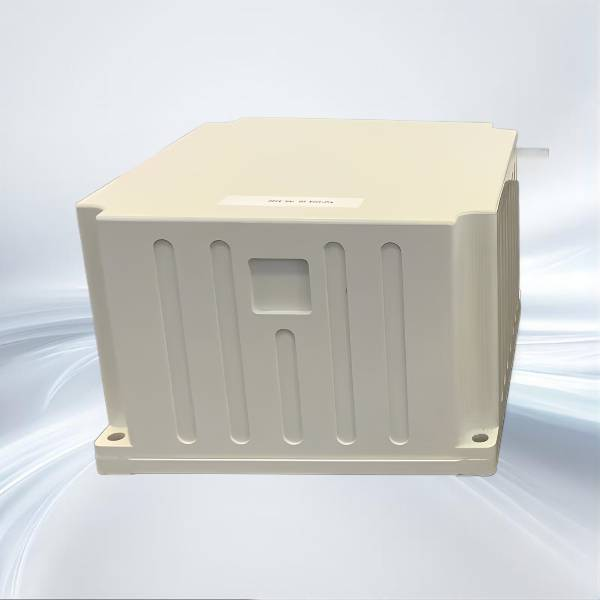

Accelerometro nebbia giroscopio fibra ottica e sistema di navigazione Gnss
Il sistema di navigazione integrato con giroscopio in fibra ottica JIO-D300S si basa su un giroscopio in fibra ottica a circuito chiuso economico, un accelerometro e una scheda di ricezione GNSS di fascia alta, attraverso la fusione multisensore e l'implementazione dell'algoritmo della soluzione di navigazione per soddisfare le esigenze di media e alta -sistemi di misurazione mobili di precisione, grandi UAV, ecc. Il campo di applicazione richiede misurazioni accurate dell'atteggiamento, della direzione e delle informazioni sulla posizione. Benvenuti a comprare da noi l'accelerometro per la nebbia del giroscopio in fibra ottica e il sistema di navigazione Gnss.
modello:JIO-D300S
mando inchiesta PDF scarico
prodotto descrizione
Accelerometro nebbia giroscopio in fibra ottica e caratteristiche del sistema di navigazione Gnss
Il sistema di navigazione integrato con giroscopio in fibra ottica JIO-D300S si basa su un giroscopio in fibra ottica a circuito chiuso economico, un accelerometro e una scheda di ricezione GNSS di fascia alta, attraverso la fusione multisensore e l'implementazione dell'algoritmo della soluzione di navigazione per soddisfare le esigenze di media e alta -sistemi di misurazione mobili di precisione, grandi UAV, ecc. Il campo di applicazione richiede misurazioni accurate dell'atteggiamento, della direzione e delle informazioni sulla posizione.
Scenari applicativi
Il sistema dispone di una modalità di navigazione combinata inerziale/satellitare e di una modalità inerziale pura.
I satelliti che possono essere ricevuti dal ricevitore GNSS nella modalità di navigazione integrata inerziale/satellitare informazioni sul posizionamento satellitare per la navigazione combinata; posizione della soluzione inerziale di uscita dopo aver perso l'atteggiamento della velocità del segnale, con precisione di posizionamento a livello di metro in breve tempo.
Dopo che la modalità di pura inerzia è stata avviata, ha la funzione di misurazione accurata dell'assetto e può emettere beccheggio e direzione, la pura inerzia può cercare staticamente il nord.
Installazione JIOPTICS del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e il nostro kit di strumenti per sviluppatori per la prototipazione rapida, non solo soddisfa i requisiti delle specifiche, ma fornisce anche prestazioni di alta qualità per soddisfare la domanda degli utenti finali.
I satelliti che possono essere ricevuti dal ricevitore GNSS nella modalità di navigazione integrata inerziale/satellitare informazioni sul posizionamento satellitare per la navigazione combinata; posizione della soluzione inerziale di uscita dopo aver perso l'atteggiamento della velocità del segnale, con precisione di posizionamento a livello di metro in breve tempo.
Dopo che la modalità di pura inerzia è stata avviata, ha la funzione di misurazione accurata dell'assetto e può emettere beccheggio e direzione, la pura inerzia può cercare staticamente il nord.
Installazione JIOPTICS del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e il nostro kit di strumenti per sviluppatori per la prototipazione rapida, non solo soddisfa i requisiti delle specifiche, ma fornisce anche prestazioni di alta qualità per soddisfare la domanda degli utenti finali.
I nostri servizi
JIOPTICS è un team professionale ed efficiente. Fornisci servizi OEM / ODM per te, contattaci per personalizzare il tuo esclusivo giroscopio in fibra ottica
caratteristiche del prodotto
- Precisione della posizione fino al centimetro
- Errore di misurazione dell'assetto migliore di 0,01°
- Intervallo di temperatura operativa: -40~60℃
- Ambiente di vibrazione: 20~2000Hz, 3.03g
- Ricchi tipi di interfaccia, supporto RS232, RS422, CAN e altre interfacce standard
- Tempo medio tra guasti fino a 30000 ore
- Errore di misurazione dell'assetto migliore di 0,01°
- Intervallo di temperatura operativa: -40~60℃
- Ambiente di vibrazione: 20~2000Hz, 3.03g
- Ricchi tipi di interfaccia, supporto RS232, RS422, CAN e altre interfacce standard
- Tempo medio tra guasti fino a 30000 ore
caratteristiche elettriche
- Alimentazione: ampio ingresso di tensione 12~36V
- Potenza nominale: 24 W (massimo)
- Potenza nominale: 24 W (massimo)
Dimensioni meccaniche
parametri tecnici
| Parametro |
Attributi |
Valore tipico |
Unità |
| Precisione della posizione |
Punto singolo (RMS) |
1.2 |
m |
| RTKï¼RMSï¼ |
2 cm 1 ppm |
|
|
| Post-elaborazione (RMS) |
1 cm 1 ppm |
|
|
| Precisione della perdita di blocco (CEP) |
2nmâ |
|
|
| Intestazione (RMS) |
Precisione combinata |
0,1â¡ |
º |
| Post produzione |
0.01 |
º |
|
| Perdita della precisione di ritenzione del blocco |
0,02â |
º |
|
| Precisione alla ricerca del nord |
0,2⢠|
ºSecL |
|
| Atteggiamento (RMS) |
Precisione combinata |
0.01 |
º |
| Post produzione |
0.006 |
º |
|
| Perdita della precisione di ritenzione del blocco |
0,02â |
º |
|
| Precisione della velocità orizzontale (RMS) |
|
0.05 |
SM |
| Precisione dei tempi |
|
20 |
n.s |
| Frequenza di uscita dei dati |
|
200⣠|
Hz |
| Giroscopio |
Allineare |
300 |
º/s |
| Stabilità di polarizzazione zero |
0,02⤠|
º/h |
|
| Fattore di scala |
50 |
ppm |
|
| Passeggiata casuale all'angolo |
0.005 |
º/âhr |
|
| Accelerometro |
Allineare |
16 |
g |
|
|
Stabilità di polarizzazione zero |
50€ |
μg |
| Fattore di scala |
50 |
ppm |
|
| Velocità passeggiata casuale |
0.01 |
m/s/âh |
Velocità passeggiata casuale
| Parametro |
Attributi |
Riferimento |
Unità |
| Dimensione fisica |
Misurare |
176,8×188,8×117 |
mm3 |
| Peso |
|
kg |
|
| caratteristiche elettriche |
Tensione nominale |
12~36 |
V |
| Potenza nominale |
24 (stato stazionario) |
W |
|
| Memoria |
Riservato |
|
|
| Indicatori ambientali |
Temperatura di esercizio |
-40 ~ 60 |
℃ |
| Temperatura di conservazione |
-45~70 |
℃ |
|
| Vibrazione casuale |
3.03 ï¼20~2000Hzï¼ |
g |
|
| MTBF |
30000 |
h |
|
| Caratteristiche dell'interfaccia |
|
PPS, EVENTO, RS232, RS422, CAN (opzionale) |
|
|
|
Porta di rete (riservata), porta antenna, porta sensore velocità ruota |
|
|
| Nota: â L'allineamento è valido e il blocco viene perso per 60 minuti; â¡Condizioni del veicolo, da manovrare; â¢Allineamento a due posizioni, allineamento di 15 minuti, la differenza tra le due posizioni è maggiore di 90 gradi; ⣠Uscita singola 200Hz; ⤠media di 10 secondi. |
|||
