Caratteristiche del sistema di misurazione dell'atteggiamento della nebbia del giroscopio a fibre ottiche

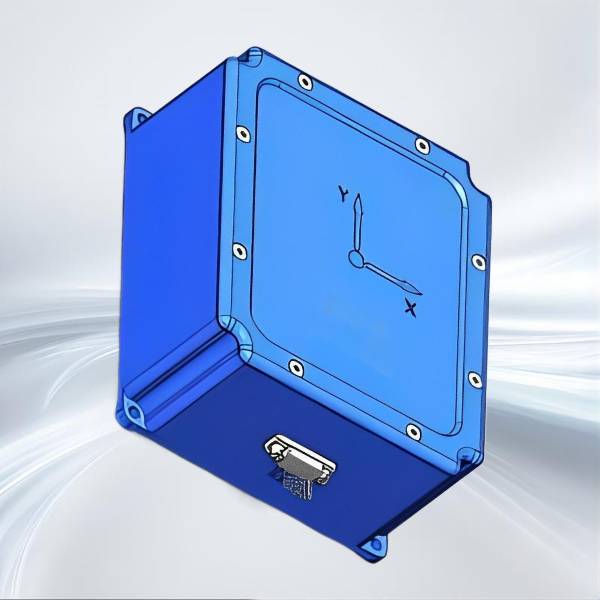

JIO-FOG100A è un atteggiamento triassiale di libertà basato sul sistema di misurazione della tecnologia micromeccanica (MEMS), giroscopio MEMS ad alte prestazioni integrato e accelerometro MEMS, attraverso l'algoritmo di filtraggio calcola l'angolo di beccheggio, l'angolo di rollio e l'angolo di rotta del vettore in tempo reale.
Facoltativamente abbinato a un magnetometro per ottenere una ricerca del nord ad alta precisione e la velocità angolare a 3 assi in uscita e l'accelerazione a 3 assi vengono utilizzate per il controllo del movimento.
JIOPTICS offre una suite completa di prodotti giroscopici in fibra ottica che soddisfa un'ampia gamma di requisiti, dal livello tattico a quello di navigazione.
Installazione JIOPTICS del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e il nostro kit di strumenti per sviluppatori per la prototipazione rapida, non solo soddisfa i requisiti delle specifiche, ma fornisce anche prestazioni di alta qualità per soddisfare la domanda degli utenti finali.
I nostri servizi
JIOPTICS è un team professionale ed efficiente. Fornisci servizi OEM / ODM per te, contattaci per personalizzare il tuo esclusivo giroscopio in fibra ottica
Caratteristiche del prodotto
- Precisione dell'assetto migliore di 0,1°
- Intervallo di misurazione dell'assetto ±90°
- Intervallo di temperatura operativa: -40~65℃
- Ambiente di vibrazione: 10~2000Hz, 6g (RMS)
- Ricchi tipi di interfaccia, supporto RS232, RS422, CAN e altre interfacce standard
- Design della guarnizione impermeabile
caratteristiche elettriche
- Alimentazione: 5V (tip.), ampia tensione di ingresso personalizzabile 12~36V
- Potenza nominale: 0,5 W (massimo)
- Ondulazione: 100 mV (da picco a picco)
Dimensioni meccaniche
parametri tecnici
Parametro
|
Condizioni di prova
|
Valore tipico
|
Valore massimo
|
Unità
|
Gamma di misurazione dinamica
|
|
|
450
|
º/s
|
Stabilità di polarizzazione zero
|
Varianza di Allan, asse Z
|
0.8
|
|
º/h
|
Varianza di Allan, asse X e asse Y
|
1.6
|
|
º/h
|
Media 10s, asse X, Y (-40℃~ 80℃, temperatura costante)
|
6
|
|
º/h
|
Media 1s, asse X, Y (-40℃~ 80℃, temperatura costante)
|
9
|
|
º/h
|
Spostamento zero
|
Intervallo di offset zero
|
±0,2
|
|
º/s
|
Variazione di polarizzazione zero nell'intero intervallo di temperatura
|
±0,06
|
|
º/s
|
Ripetibilità dall'inizio alla fine
|
0.006
|
|
º/s
|
Ripetizione quotidiana dell'inizio
|
0.009
|
|
º/s
|
Influenza dell'accelerazione lineare su Zero Bias
|
0.002
|
|
º/s
|
L'influenza della vibrazione sullo zero offset, il cambiamento prima e dopo la vibrazione
|
0.002
|
|
º/s
|
L'influenza della vibrazione sullo zero offset, il cambiamento prima della vibrazione
|
0.002
|
|
º/s
|
Fattore di scala
|
Precisione del fattore di scala, asse Z
|
0.3
|
|
%
|
Precisione del fattore di scala, asse X, Y
|
0.6
|
|
%
|
Non linearità del fattore di scala, asse Z
|
0.01
|
|
%FS
|
Fattore di scala non linearità, asse X, Y
|
0.02
|
|
%FS
|
Angolo casuale a piedi
|
|
0.001
|
|
°/âhr
|
Densità del rumore
|
|
0.001
|
|
°/s/âhr
|
Risoluzione
|
|
3.052×10â7
|
|
º/s/LSB
|
Larghezza di banda
|
|
200
|
|
Hz
|
Parametri dell'accelerometro
Parametro
|
Condizioni di prova
|
Valore tipico
|
Valore massimo
|
Unità
|
Gamma di misurazione dinamica
|
|
16
|
|
g
|
Stabilità di polarizzazione zero
|
Varianza di Allan
|
0.03
|
|
mg
|
Media 10s (-40℃~ 80℃, temperatura costante)
|
0.2
|
|
mg
|
1s media (-40℃~ 80℃, temperatura costante)
|
0.3
|
|
mg
|
Spostamento zero
|
Intervallo di offset zero
|
5
|
|
mg
|
Variazione dell'offset zero (da picco a picco) nell'intero intervallo di temperatura
|
5
|
|
mg
|
Ripetibilità dall'inizio alla fine
|
0.5
|
|
mg
|
Ripetizione quotidiana dell'inizio
|
0.8
|
|
mg
|
Coefficiente di temperatura polarizzazione zero
|
0.05
|
0.1
|
mg/℃
|
Fattore di scala
|
Accuratezza del fattore di scala
|
0.5
|
|
%
|
Non linearità del fattore di scala
|
0.1
|
|
%FS
|
Velocità passeggiata casuale
|
|
0.029
|
|
m/s/âh
|
Densità del rumore
|
|
0.025
|
|
mg/âHz
|
Risoluzione
|
|
1.221×10â8
|
|
g/LSB
|
Larghezza di banda
|
|
200
|
|
Hz
|
Parametri del magnetometro (opzionale)
Parametro
|
Condizioni di prova
|
Valore tipico
|
Valore massimo
|
Unità
|
Gamma di misurazione dinamica
|
|
2.5
|
|
Gauss
|
Spostamento zero
|
Ambiente non magnetico
|
15
|
|
mgauss
|
Precisione dell'intestazione
Parametro
|
Condizioni di prova
|
Valore tipico
|
Valore massimo
|
Unità
|
Precisione della rotta magnetica
|
|
0.5
|
|
°
|
Precisione dell'assetto orizzontale
Parametro
|
Condizioni di prova
|
Valore tipico
|
Valore massimo
|
Unità
|
Precisione dell'angolo di beccheggio
|
|
0.1
|
|
°
|
Precisione dell'angolo di rollio
|
|
0.1
|
|
°
|
