Sistema di navigazione inerziale/satellitare a sdraudo del giroscopio in fibra ottica

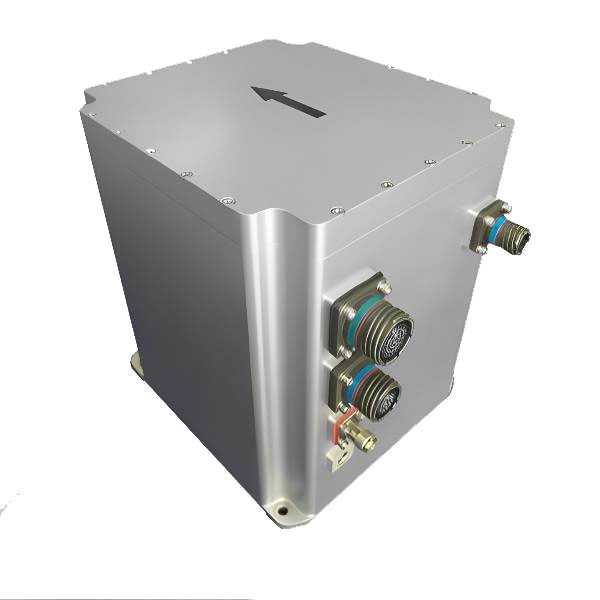

JIO-F100S Fiber optic gyroscope-Strapdown Inertial/Satellite Integrated Navigation System is composed of high-precision closed-loop fiber-optic gyroscope, quartz Flexible accelerometer and high-end GNSS receiving board, through multi-sensor fusion and guidance Realization of aerial calculation algorithm, providing high-precision navigation attitude,speed and position information to the outside world information to meet Requisiti di misurazione e controllo ad alta precisione.
Modello:JIO-F100S
Invia richiesta
Descrizione del prodotto
L'installazione di jioptics del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e i nostri sviluppatori toolkit alla prototipazione rapida, non solo soddisfano i requisiti di specifica, ma forniscono anche prestazioni di alta qualità soddisfano la domanda degli utenti finali.
I nostri servizi
Jioptics è una squadra professionale ed efficiente. Fornisci i servizi OEM/ODM per te, contattaci per personalizzare il tuo giroscopio in fibra ottica esclusiva
Caratteristiche del prodotto
- Accuratezza del grado di navigazione da 0,8 nmile/h
- Selezione in modalità multipla, modalità veicolo/modalità aereo
- Allineamento iniziale statico 3min / Base di agitazione Allineamento iniziale 8min
- Auto-controllo di errore
- Interfacce ricche, supporto RS232, rs422, CAN e altre interfacce standard
- alta affidabilità
- Selezione in modalità multipla, modalità veicolo/modalità aereo
- Allineamento iniziale statico 3min / Base di agitazione Allineamento iniziale 8min
- Auto-controllo di errore
- Interfacce ricche, supporto RS232, rs422, CAN e altre interfacce standard
- alta affidabilità
Scenari di applicazione
-Il sistema di scavo integrante nell'area mineraria
- Navigazione inerziale di base per UAV di grandi dimensioni
- Compass marino
- Orientamento delle armi autoproprizzato
- Posizionamento e orientamento del veicolo
- Misurazione mobile ad alta precisione
- Piattaforma ad alta precisione e stabile
- Navigazione inerziale di base per UAV di grandi dimensioni
- Compass marino
- Orientamento delle armi autoproprizzato
- Posizionamento e orientamento del veicolo
- Misurazione mobile ad alta precisione
- Piattaforma ad alta precisione e stabile
Caratteristiche elettriche
- Alimentazione: 24 ~ 36 V DC (tip.)
- Potenza nominale: 30W (max)
- Potenza nominale: 30W (max)
Sistema di navigazione inerziale/satellitare del giroscopio in fibra ottica Sistema di navigazione integrata meccanica
Parametro tecnico:
| Attributi | Parametro | Indice |
| Posizione Hold | Combo contachilometri | 0,001d (d è chilometraggio) |
| Combinazione GNSS | 1,2 m | |
| Pura inerzia | 0,8 nmile/h | |
| Precisione dell'atteggiamento | Allineamento iniziale | 0,003 ° |
| Atteggiamento attento (GNSS disabilitato, pura inerzia) |
0,002 °/10 minuti （RMS） | |
| Potenza transitoria | ≤100w (<3S) | |
| Accuratezza della voce | Self-Seeking North | 0,05 ° × ° × a), quando significa latitudine (RMS) |
| Hold Hold (GNSS disabilitato, pura inerzia) |
0,003 °/10 minuti （RMS） | |
| Precisione della velocità | Speed hold (GNSS disabilitato, pura inerzia) |
0,3 m/s/10min （RMS） |
| Fibra ottica Giroscopio |
Intervallo di misurazione | ± 400 °/s |
| Stabilità a pregiudizio zero | ≤0,01 °/h | |
| Accelerometro flessibile in quarzo | Intervallo di misurazione | ± 20g |
| Stabilità a pregiudizio zero | ≤20 µg (media 10s) | |
| Interfaccia di comunicazione | Rs232 | 1 canale (tasso di baud 9.6kbps ~ 921.6kbps, impostazione predefinita 115.2kbps Frequenza fino a 1000Hz, default 200Hz) |
|
|
Rs422 | 6 canali (tasso di baud 9.6kbps ~ 921.6kbps, impostazione predefinita 115.2kbps Frequenza fino a 1000Hz, default 200Hz) |
| Proprietà strutturali | Misurare | 199 mm × 180 mm × 219,5 mm (L × W × H) |
| Peso | Un singolo set di navigazione inerziale non è superiore a 8,0 kg (opzionale per le applicazioni aeronautiche non è superiore a 6,5 kg) | |
| Usa l'ambiente | Temperatura di conservazione | -40 ℃ ~ 65 ℃ |
| Umidità relativa | ≤80% |
Esempio di applicazione
