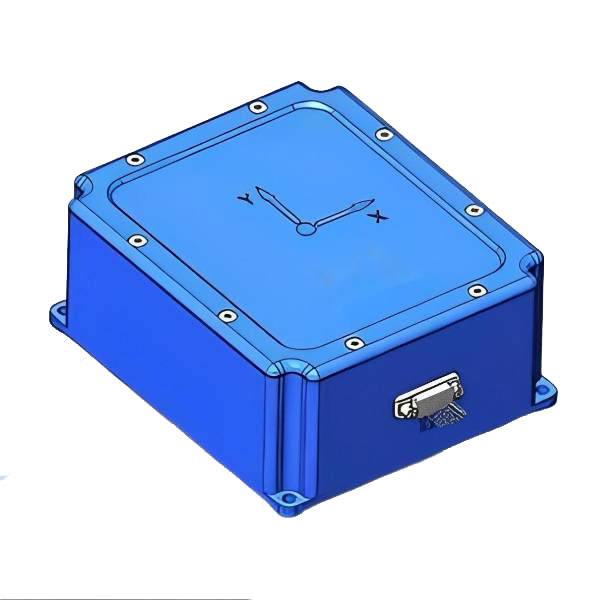

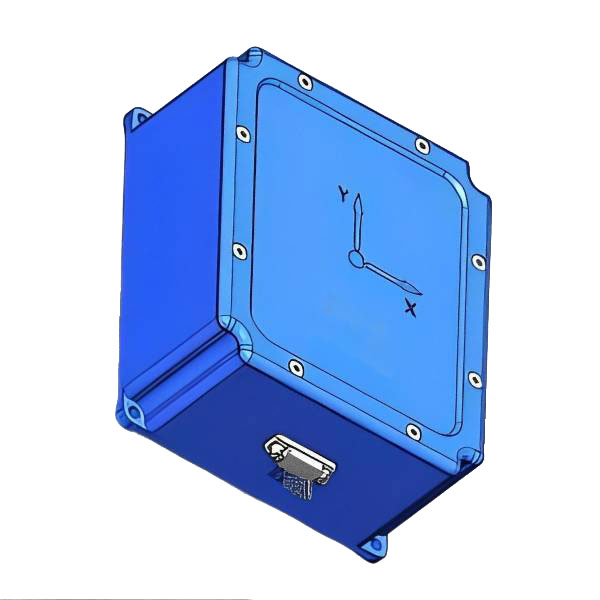

Sistema di misurazione del giroscopio in fibra ottica
Il sistema di misurazione del giroscopio in fibra ottica Jio-Fog100A è un atteggiamento triassiale di libertà basato sul sistema di misurazione della tecnologia micro-meccanica (MEMS), il giroscopio MEMS ad alta prestazione incorporato, attraverso l'algoritmo di filtraggio calcola l'angolo di lancio, l'angolo di rotolo e l'angolo di testa del trasporto in tempo reale.
Modello:JIO-FOG100A
Invia richiesta
Descrizione del prodotto
Facoltativamente abbinato a un magnetometro per ottenere una ricerca North ad alta precisione e la velocità angolare a 3 assi e l'accelerazione a 3 assi viene utilizzata per il controllo del movimento.
Jioptics offre una suite di prodotti giroscopi in fibra ottica completa che serve una vasta gamma di requisiti dal grado tattico a quella di navigazione.
L'installazione di jioptics del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e i nostri sviluppatori toolkit alla prototipazione rapida, non solo soddisfano i requisiti di specifica, ma forniscono anche prestazioni di alta qualità soddisfano la domanda degli utenti finali.
Jioptics offre una suite di prodotti giroscopi in fibra ottica completa che serve una vasta gamma di requisiti dal grado tattico a quella di navigazione.
L'installazione di jioptics del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e i nostri sviluppatori toolkit alla prototipazione rapida, non solo soddisfano i requisiti di specifica, ma forniscono anche prestazioni di alta qualità soddisfano la domanda degli utenti finali.
I nostri servizi
Jioptics è una squadra professionale ed efficiente. Fornisci i servizi OEM/ODM per te, contattaci per personalizzare il tuo giroscopio in fibra ottica esclusiva
Caratteristica del prodotto
- migliore dell'accuratezza dell'atteggiamento di 0,1 °
- Intervallo di misurazione dell'atteggiamento ± 90 °
- Intervallo di temperatura operativa: -40 ~ 65 ℃
- Ambiente di vibrazione: 10 ~ 2000Hz, 6G (RMS)
- Tipi di interfaccia ricchi, supporto rs232, rs422, CAN e altre interfacce standard
- Design di sigillo impermeabile
- Intervallo di misurazione dell'atteggiamento ± 90 °
- Intervallo di temperatura operativa: -40 ~ 65 ℃
- Ambiente di vibrazione: 10 ~ 2000Hz, 6G (RMS)
- Tipi di interfaccia ricchi, supporto rs232, rs422, CAN e altre interfacce standard
- Design di sigillo impermeabile
Caratteristiche elettriche
- Alimentazione: 5 V (TIP.), Ingresso ampia personalizzabile 12 ~ 36V
- Potenza nominale: 0,5 W (max)
-Ripple: 100mv (picco-piccolo)
- Potenza nominale: 0,5 W (max)
-Ripple: 100mv (picco-piccolo)
Dimensioni meccaniche
Sistema di misurazione del giroscopio in fibra ottica Parametri tecnici
| Parametro | Condizioni di prova | Valore tipico | Valore massimo | Unità |
| Intervallo di misurazione dinamica |
|
|
450 | º / s |
| Stabilità a pregiudizio zero | Allan varianza, asse z | 0.8 |
|
º/h |
| Allan varianza, asse x e asse y | 1.6 |
|
º/h | |
| 10s media, asse x, y (-40 ℃ ~+80 ℃, temperatura costante) | 6 |
|
º/h | |
| 1s media, asse x, y (-40 ℃ ~+80 ℃, temperatura costante) | 9 |
|
º/h | |
| Zero offset | Gamma di offset zero | ± 0,2 |
|
º / s |
| Cambia di bias zero nell'intervallo di temperatura intera | ± 0,06 |
|
º / s | |
| Ripetibilità iniziale | 0.006 |
|
º / s | |
| Inizia la ripetizione quotidiana | 0.009 |
|
º / s | |
| Influenza dell'accelerazione lineare sul pregiudizio zero | 0.002 |
|
º / s | |
| L'influenza della vibrazione sull'offset zero, il cambiamento prima e dopo la vibrazione | 0.002 |
|
º / s | |
| L'influenza della vibrazione sull'offset zero, il cambiamento prima della vibrazione | 0.002 |
|
º / s | |
| Fattore di scala | Precisione del fattore di scala, asse z | 0.3 |
|
% |
| Precisione del fattore di scala, asse x, y | 0.6 |
|
% | |
| Non linearità del fattore di scala, asse z | 0.01 |
|
%Fs | |
| Non linearità del fattore di scala, asse x, y | 0.02 |
|
%Fs | |
| Angolare camminata casuale |
|
0.001 |
|
°/√hr |
| Densità del rumore |
|
0.001 |
|
°/s/√hr |
| Risoluzione |
|
3.052 × 10−7 |
|
º/s/lsb |
| Larghezza di banda |
|
200 |
|
Hz |
Parametri dell'accelerometro
| Parametro | Condizioni di prova | Valore tipico | Valore massimo | Unità |
| Intervallo di misurazione dinamica |
|
16 |
|
g |
| Stabilità a pregiudizio zero | Varianza di Allan | 0.03 |
|
mg |
| 10s media (-40 ℃ ~+80 ℃, temperatura costante) | 0.2 |
|
mg | |
| 1s media (-40 ℃ ~+80 ℃, temperatura costante) | 0..3 |
|
mg | |
| Zero offset | Gamma di offset zero | 5 |
|
mg |
| Variazione di offset zero (picco-picco) nell'intervallo di temperatura intera | 5 |
|
mg | |
| Ripetibilità iniziale | 0.5 |
|
mg | |
| Inizia la ripetizione quotidiana | 0.8 |
|
mg | |
| Zero coefficiente di temperatura di bias | 0.05 | 0.1 | mg/℃ | |
| Fattore di scala | Precisione del fattore di scala | 0.5 |
|
% |
| Non linearità del fattore di scala | 0.1 |
|
%Fs | |
| Speed Random Walk |
|
0.029 |
|
m/s/√hr |
| Densità del rumore |
|
0.025 |
|
mg/√Hz |
| Risoluzione |
|
1.221 × 10−8 |
|
G/LSB |
| Larghezza di banda |
|
200 |
|
Hz |
Parametri del magnetometro (opzionale)
| Parametro | Condizioni di prova | Valore tipico | Valore massimo | Unità |
| Intervallo di misurazione dinamica |
|
2.5 |
|
Gauss |
| Zero offset | Ambiente non magnetico | 15 |
|
Mgauss |
Accuratezza della voce
| Parametro | Condizioni di prova | Valore tipico | Valore massimo | Unità |
| Precisione di intestazione magnetica |
|
0.5 |
|
° |
Precisione dell'atteggiamento orizzontale
| Parametro | Condizioni di prova | Valore tipico | Valore massimo | Unità |
| Precisione dell'angolo del pitch |
|
0.1 |
|
° |
| Accuratezza dell'angolo del rullo |
|
0.1 |
|
° |
