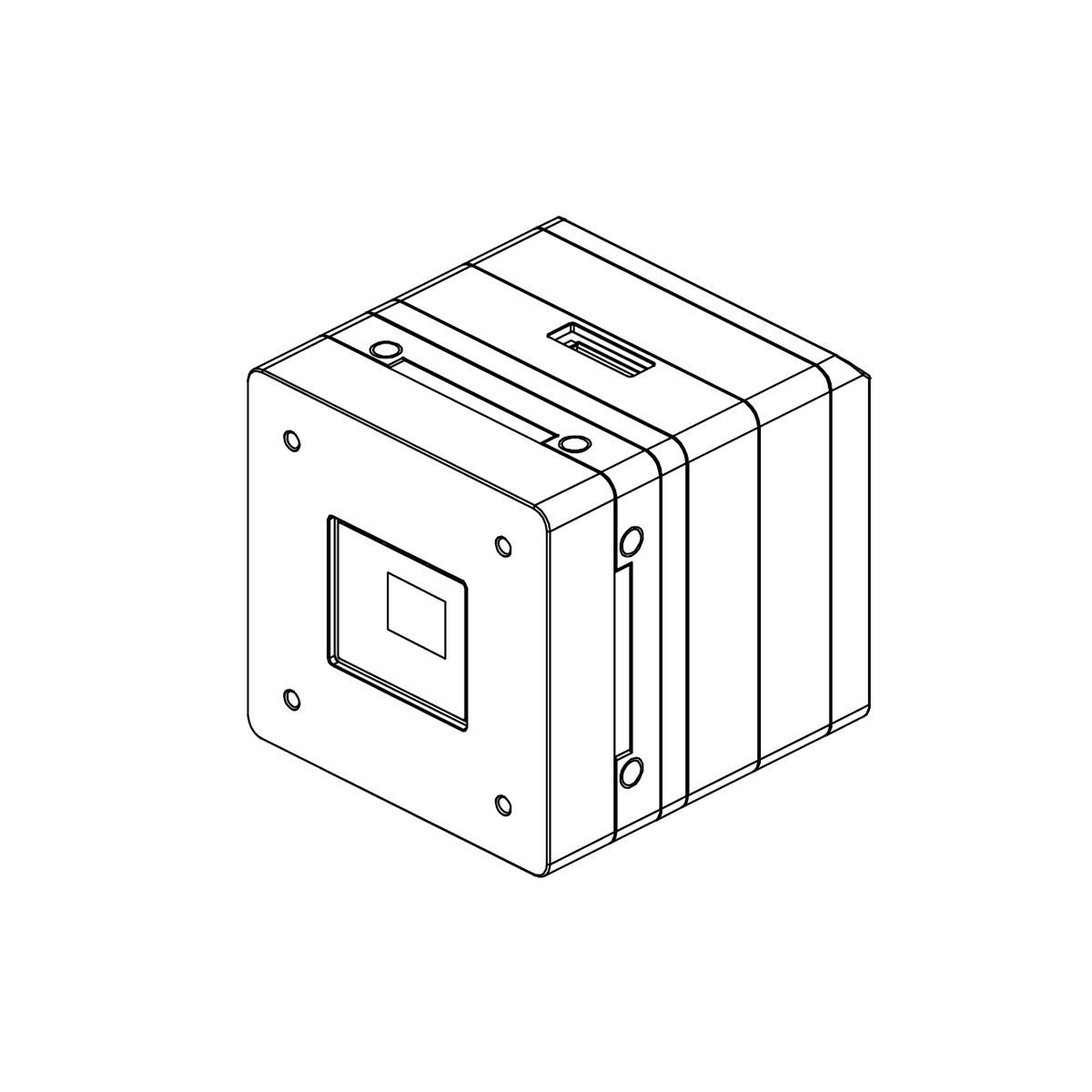

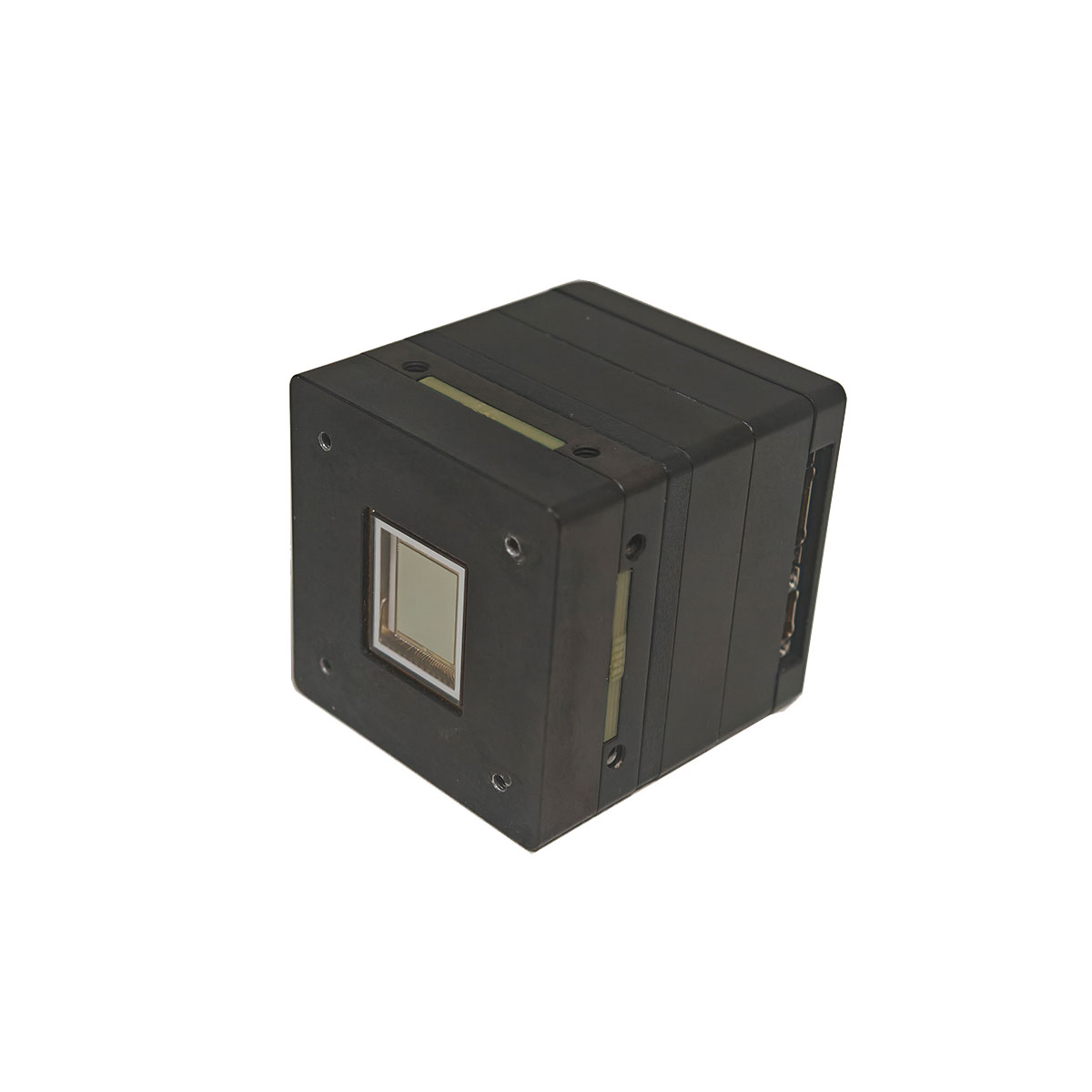

Mini telecamere SWIR InGaAs 640×512
Il modulo di imaging a infrarossi mini tipo STA-G640SW-IGA si basa sul rilevatore a infrarossi SW 640×512 ed è compatibile con la maggior parte dei tipi simili di rilevatori IR. Può trasformare la radiazione infrarossa in un'immagine visualizzata. Funzionalità e interfacce ricche, dimensioni compatte e basso consumo energetico ne facilitano l'utilizzo per l'integrazione del sistema e lo sviluppo secondario. Viene utilizzato in varie applicazioni di sicurezza e sorveglianza, pattugliamento delle frontiere, carico UAV e ricerca e sviluppo.
Invia richiesta
Descrizione del prodotto
Le principali caratteristiche e specifiche sono le seguenti
| Modello | STA-G640SW-IGA |
| Risoluzione dell'immagine | 640×512 |
| Dimensione del passo | 15um |
| Gamma spettrale | 0,8~1,7 µm |
| Dimensioni | 40 mm×40 mm×43,1 mm |
| Peso | ≤ 0,3Kg |
| Frequenza fotogrammi dell'output dell'immagine | 50 Hz (predefinito) |
| Interfacce di uscita video | Camera Link/SDI (digitale), altri possono essere personalizzati |
| Tipo di output immagine | Selezionabile a 8 bit (predefinito) o a 14 bit |
| Consumo energetico | ≤5 W (stato stazionario) |
| Polarità dell'immagine | Bianco caldo/Nero caldo/pseudo-colore |
| Miglioramento dei dettagli digitali | |
| Miglioramento del contrasto dell'immagine | |
| Filtraggio e riduzione del rumore delle immagini | |
| Integrazione delle immagini | Modifica automatica/manuale del tempo di integrazione |
| Sincronizzazione interna o Sincronizzazione esterna | |
| NUC a singolo e due punti, i parametri di correzione possono essere fissi | |
| Sostituzione automatica/manuale dei pixel morti | |
| Fornisce immagini di prova, come gradiente del livello di grigio, destinazione delle strisce e scacchiera | |
| Rollover, mirroring, fermo immagine e zoom digitale delle immagini | |
| Sovrapposizione/rimozione del mirino | |
| Temperatura operativa | -40~+60℃ |
| Temperatura di conservazione | -55~+70℃ |
| Umidità | 0%~80%UR |
| Interfacce e alimentazione | |
| Uscita video digitale | CameraLink@8bit/CameraLink@14bit, SDI |
| Uscita video SDI | 720P@50Hz, risoluzione effettiva del display 640×512. |
| Interfaccia di comunicazione | RS422 |
| Sincronizzazione esterna | RS422 |
| Alimentazione elettrica | 12 V CC (nominale) |
Nota: le telecamere SWIR possono essere personalizzate. Se è necessario modificare i parametri, contattare il team Jioptics.
Caratteristiche
Gating dell'output dell'immagine
Gating dell'output dell'immagine
Il modulo fornisce la funzionalità di gating online sull'immagine IR in tempo reale e sulle immagini di prova. Le interfacce video analogiche e digitali vengono modificate in modo sincrono con il gate dell'uscita dell'immagine. Questa funzionalità è anche personalizzabile.

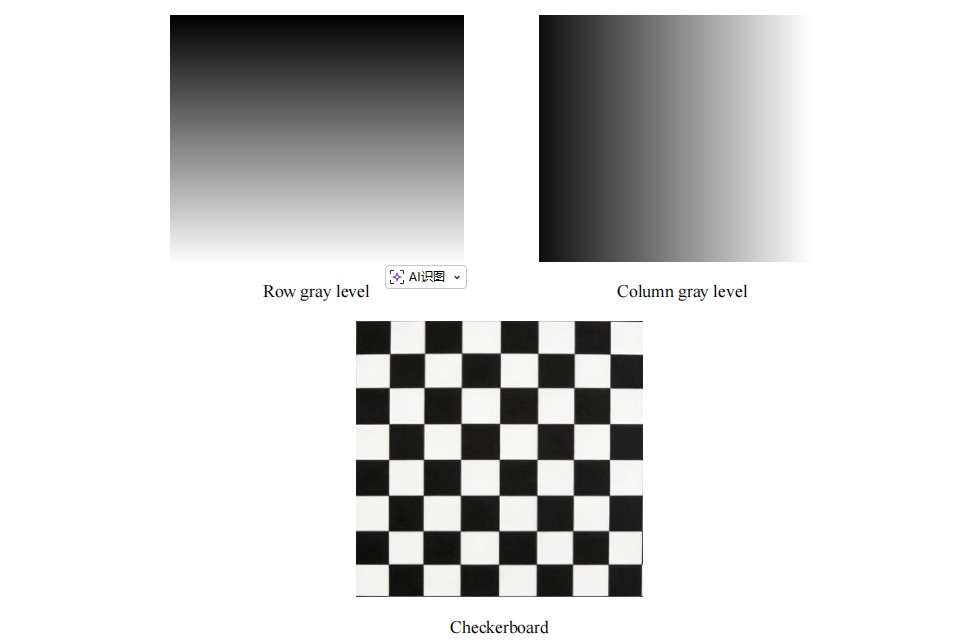

Sono disponibili 7 tipi di immagini di prova, tra cui il livello di grigio della riga e la relativa mappa dinamica, il livello di grigio della colonna e la relativa mappa dinamica, il target di 5 quadrati della riga e la relativa mappa dinamica, il target di 5 quadrati della colonna e la relativa mappa dinamica e anche la scacchiera.
Interfacce elettriche
Definizione del connettore
Definizione del connettore
La definizione del connettore e le istruzioni di cablaggio sono le seguenti:
1) nome del tipo: J63A-2F2-025-231-TH, connettore corrispondente: J63A-212-025-161-JC1. La definizione come di seguito,
1) nome del tipo: J63A-2F2-025-231-TH, connettore corrispondente: J63A-212-025-161-JC1. La definizione come di seguito,
| Spillo | Segnale | Precauzioni | Osservazione |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Coppia intrecciata | Canale collegamento telecamera 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Coppia intrecciata | CLK collegamento fotocamera |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Coppia intrecciata | Canale collegamento telecamera 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Coppia intrecciata | Canale collegamento telecamera 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Coppia intrecciata | Canale collegamento telecamera 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) nome del tipo: J63A-2F2-015-231-TH, connettore corrispondente: J63A-212-015-161-JC1. La definizione come di seguito,
| Spillo | Segnale | Precauzioni | Osservazione |
| 1 | PGND | Coppia intrecciata | PGND |
| 2 | PGND | ||
| 4 | ALIMENTAZIONE_ 12V | POTENZA+ | |
| 11 | ALIMENTAZIONE_ 12V | ||
| 9 | Prenota -PGND | Coppia intrecciata | Prenotare |
| 10 | Riserva -POWER_ 12V | ||
| 3 | Esync_422Uscita+ | Coppia intrecciata | Sincronizzazione esterna, 422 uscite |
| 12 | Esync_422Output- | ||
| 5 | Esync_422Input+ | Coppia intrecciata | Sincronizzazione esterna, 422 ingressi |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | Coppia intrecciata | Uscita IR RS422 |
| 13 | RS422TXD+ | ||
| 8 | RS422 RXD- | Coppia intrecciata | Ingresso IR RS422 |
| 15 | RS422RXD+ | ||
| 7 | GND | NC |
|
3)Connettore SDI: PP5, nome del tipo: MMCX_KWHD. La definizione come di seguito,
| Spillo | Segnale | Osservazione |
| 1 | SDI | Segnale |
| 2,3,4,5 | AGND | GND |

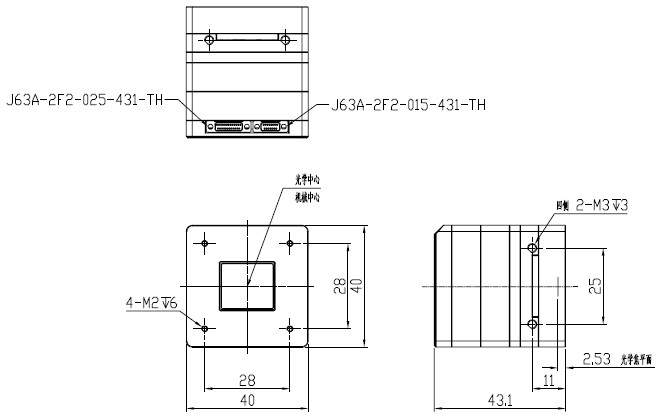

Dimensioni
La fotocamera include
| Rilevatore a infrarossi SW | 1 ciascuno |
| Scheda porta esterna | 1 pz |
| Consiglio DB | 1 pz |
| Consiglio dell'AD | 1 pz |
| Scheda di interfaccia del rilevatore | 1 pz |
| Cavi di collegamento interni | 1 set |
