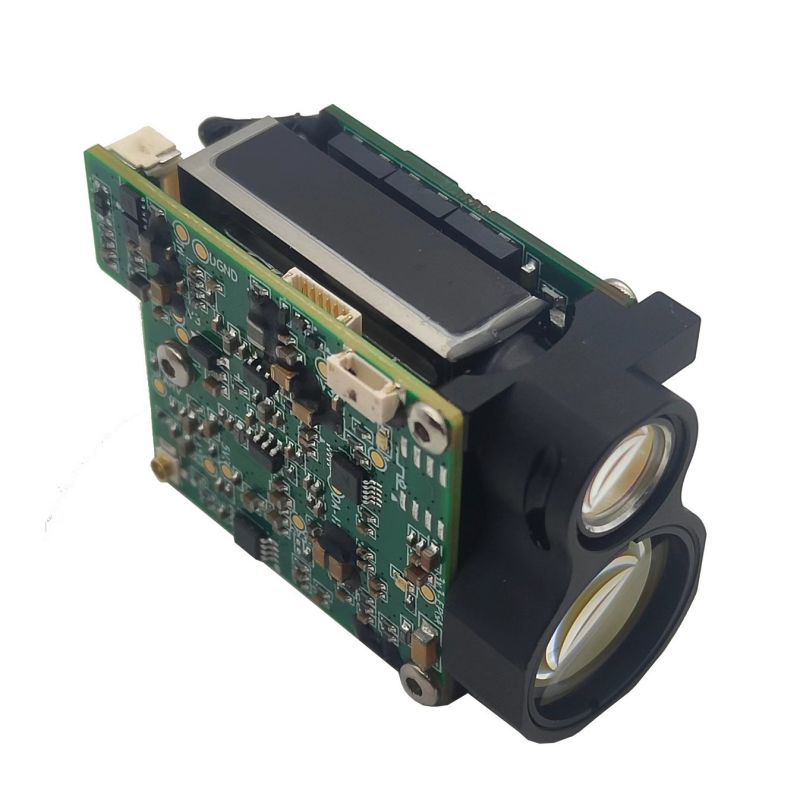

Modulo di gara da 3 km

Questo modulo Finder a distanza da 3 km utilizza il laser in vetro Erbium da 1535 nm come sorgente luminosa, con le caratteristiche di un piccolo volume, un'elevata integrazione, un peso leggero, una distanza di misurazione, una forte capacità di piercing a nebbia, ecc.

Invia richiesta

Descrizione del prodotto

Come produttore professionista, vorremmo fornirti un modulo di gara da 3 km. E ti offriremo il servizio post-vendita e la consegna tempestiva.

parametro delle prestazioni

Numero	Nome del progetto	Indice di performance
1	Livello di sicurezza degli occhi umani	Classe1/1m
2	lunghezza dell'onda laser	1535 ± 5 nm
3	Angolo di divergenza laser	0.6 MRAD
4	Ricevere calibro	Φ16,5 mm
5	Ricevi angoli di campo	~ 4,9 mrad / 0,3 °
6	Intervallo massimo	Target tipico	7000m
	Misurazione dell'intervallo (30% di riflettività, visibilità di 8 km)	edificio	≥4000 m ；
		Veicolo (2,3 × 2,3 m)	≥3000 m ；
		Persona (1,7 × 0,5 m)	≥2000 m ；
		UV (0,3 × 0,2 m) 1	≥1000 m ；
7	Intervallo minimo	20m
8	precisione a distanza	± 1 m
9	Frequenza di misurazione	1 ~ 10Hz
10	Risoluzione della gamma	≤20m
11	risoluzione angolare	≤1mil
12	Tasso di precisione	≥98%
13	tasso di falso allarme	≤1%
14	Rilevamento multi-target	3 (numero massimo)
15	interfaccia dati	UART （TTL_3.3V）
16	tensione di servizio	DC 4.5 ~ 16 in
17	Consumo di energia di standby	≤1MW
18	Consumo energetico medio	≤2.5w@10hz
19	Picco di consumo energetico	≤7w@12V
20	peso	32 ± 1G
21	Dimensioni (LWH)	48 × 30,5 × 21mm
22	temperatura di lavoro	-40 ~ +70 ℃
23	temperatura di conservazione	-55 ~ +75 ℃
24	ciglia	1600G ， 1ms
25	vibrare	5 ~ 50 ~ 5Hz, 1 x range di frequenza / min, 2,5 g
26	Tocca di temperatura	+70 ℃、 -50 ℃
27	affidabilità	MTBF≥1500H
28	funzione	Primo e ultimo target / multiplo target / distanza Pass / Controllo di potenza esterno / Numero cumulativo laser
29	tempo di risposta	≤950ms ；

5 Interfaccia utente

5.1 Interfaccia elettrica
Interfaccia elettrica utente: UART (TTL_3.3V)
Modello del connettore: Connettore Changjiang: A1257WR-S-6P, la definizione specifica è mostrata nella tabella seguente:

spillo	definizione	spiegare
1	Il potere è	Alimentazione, 4,5 ~ 16 V.
2	Potenza negativa	Alimentazione, terra
3	Power_on	Switch di alimentazione del modulo, livello TTL_3.3V; Modulo aperto (> 2.7V) e modulo chiuso (<0,3 V);
4	Uart_tx	Trasmettitore della porta seriale, livello TTL_3.3V
5	Uart_rx	Porta seriale che riceve estremità, con un livello TTL_3.3V
6	GND	Corda

5.2 Dimensioni complessive
STA0307 La dimensione esterna del modulo a distanza e l'interfaccia di installazione dell'utente sono mostrate nella figura seguente.
