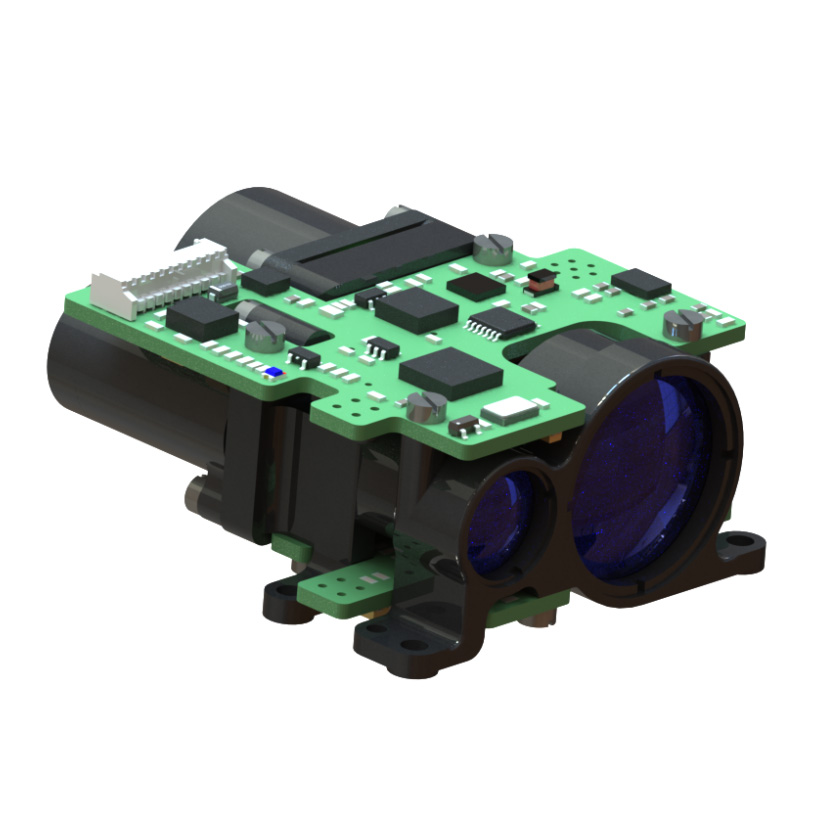

Modulo telemetro laser da 20 km
Il modulo telemetro laser a lungo raggio M1220x è un telemetro laser a impulsi militare progettato per aerei, veicoli aerei senza pilota, carri armati, artiglieria e altri scenari applicativi. Presenta i vantaggi di dimensioni ridotte, peso leggero, basso consumo energetico, prestazioni stabili, lunga distanza di misurazione, lunga durata, sicurezza degli occhi e così via. JIOPTICS® è un'importante attrezzatura tecnica per migliorare la precisione di puntamento del prodotto. Benvenuti a comprare da noi il modulo telemetro laser da 20 km.
Gamma di portata: la visibilità nelle condizioni di visibilità non è inferiore a 15 km, per i veicoli (target 2,3 mx 2,3 m), 0,3 riflettanza diffusa, distanza di portata ≥ 12000 m; Visibilità in condizioni non inferiori a 25 km, obiettivo di grandi dimensioni, distanza compresa tra ≥ 20000 m;
Modello:M1220X
Invia richiesta PDF Scarica
Descrizione del prodotto
JIOPTICS
| Parametri |
Specifica |
Nota. |
| Lunghezza d'onda |
1535±5 nm |
|
| Capacità di range |
50 m ~ 20 km |
|
| Capacità di range |
â¥12km(2.3m×2.3m, 0.3 riflettività veicolo, visibilitàâ¥15km) |
Umiditàâ¤80% |
| â¥20km(per obiettivi di grandi dimensioni, visibilitàâ¥25km) |
||
| Precisione della distanza |
±3 m |
|
| Tasso di ripetizione variabile |
1~10hz (regolabile) |
|
| Precisione |
¥98% |
|
| Angolo di divergenza |
⤤0.3mrad |
|
| Ricevere |
56 mm |
|
| Interfaccia di comunicazione |
RS422 |
|
| Tensione di alimentazione |
CC18~32V |
|
| Potenza operativa |
â¤2W(@1hz) |
Testato a temperatura ambiente |
| Stand-by |
¤0,5W |
Testato a temperatura ambiente |
| Dimensione |
â¤89 mm×63,4 mm×80 mm |
|
| Peso |
â¤350g |
|
| Temperatura |
-40℃~65℃ |
|
| Dissipazione del calore |
Per termica |
|
Interfaccia di comunicazione
| Linea n. |
Definizione |
Nota. |
|
1 |
RX RS422 |
Ricezione RS422 |
|
2 |
RS422 RX- |
Ricezione RS422- |
|
3 |
RS422 TX- |
Trasmissione RS422- |
|
4 |
Trasmissione RS422 |
Trasmissione RS422 |
|
5 |
GND |
Per interfaccia di comunicazione |
|
6 |
24V |
Alimentazione 24V |
|
7 |
GND |
Per l'alimentazione |
|
8 |
|
Per ricambio |
Dimensione
Calcolo della capacità di distanza
(1) Obiettivi e requisiti condizionali
Visibilità: 15 km
Umiditàâ¤80%
Per veicoli con dimensioni 2,3 m×2,3 m
Riflettività=0,3
Capacità di distanza: 12 km
(2) Analisi e verifica
I parametri principali che influenzano la capacità di distanza sono la potenza di picco dei laser, l'angolo di divergenza, la trasmittanza di trasmissione e ricezione, la lunghezza d'onda del laser, ecc.
Per questo telemetro laser, è necessaria una potenza di picco dei laser di 80 kw, un angolo di divergenza di 0,3 mrad, una lunghezza d'onda di 1535 nm, una trasmissione di trasmissione del 90%, una trasmissione di ricezione dell'80% e una ricezione di 56 mm
È un telemetro laser per piccoli bersagli, la capacità di distanza può essere calcolata con la seguente formula. Formula di intervallo per piccoli obiettiviï¼
: Potenza ottica rilevabile
: Potenza di trasmissione del telemetro laser (50kw)
: Trasmittanza di trasmissione (0.9)
: Ricezione di trasmittanza (0.8)
: Area di ricezione ottica (ricezione 56mm
: Area di riflessione effettiva degli obiettivi (5.29ã¡)
: Riflettività target(0.3)
: Coefficiente di attenuazione dell'atmosfera (0,16)
: Visibilità (in base alle condizioni di test)
: Distanza dai bersagli
Finché la potenza ottica rilevabile riflessa dai bersagli è maggiore della potenza minima rilevabile, un telemetro laser è in grado di misurare la distanza da un bersaglio. Per un telemetro laser con lunghezza d'onda di 1535 nm, in genere, la potenza minima rilevabile (MDS) di APD è 5 × 10-9 W.
Sotto una visibilità di 15 km con una distanza di 14 km dai bersagli, la potenza minima rilevabile è inferiore a M.D.S di APD (5 × 10-9 W), quindi, in una condizione con una visibilità di 15 km, un telemetro laser può misurare la distanza per (2,3 m × 2,3 m) obiettivi fino a 13 ~ 14 km (potrebbe essere vicino o inferiore a 14 km).
Visibilità: 15 km
Umiditàâ¤80%
Per veicoli con dimensioni 2,3 m×2,3 m
Riflettività=0,3
Capacità di distanza: 12 km
(2) Analisi e verifica
I parametri principali che influenzano la capacità di distanza sono la potenza di picco dei laser, l'angolo di divergenza, la trasmittanza di trasmissione e ricezione, la lunghezza d'onda del laser, ecc.
Per questo telemetro laser, è necessaria una potenza di picco dei laser di 80 kw, un angolo di divergenza di 0,3 mrad, una lunghezza d'onda di 1535 nm, una trasmissione di trasmissione del 90%, una trasmissione di ricezione dell'80% e una ricezione di 56 mm
È un telemetro laser per piccoli bersagli, la capacità di distanza può essere calcolata con la seguente formula. Formula di intervallo per piccoli obiettiviï¼
: Potenza ottica rilevabile: Potenza di trasmissione del telemetro laser (50kw): Trasmittanza di trasmissione (0.9): Ricezione di trasmittanza (0.8): Area di ricezione ottica (ricezione 56mm: Area di riflessione effettiva degli obiettivi (5.29ã¡): Riflettività target(0.3): Coefficiente di attenuazione dell'atmosfera (0,16): Visibilità (in base alle condizioni di test): Distanza dai bersagliFinché la potenza ottica rilevabile riflessa dai bersagli è maggiore della potenza minima rilevabile, un telemetro laser è in grado di misurare la distanza da un bersaglio. Per un telemetro laser con lunghezza d'onda di 1535 nm, in genere, la potenza minima rilevabile (MDS) di APD è 5 × 10-9 W.
Sotto una visibilità di 15 km con una distanza di 14 km dai bersagli, la potenza minima rilevabile è inferiore a M.D.S di APD (5 × 10-9 W), quindi, in una condizione con una visibilità di 15 km, un telemetro laser può misurare la distanza per (2,3 m × 2,3 m) obiettivi fino a 13 ~ 14 km (potrebbe essere vicino o inferiore a 14 km).
