Funzioni principali: Le funzioni principali della macchina di misurazione laser sono:
a ï¼ Gamma singola e gamma continua;
b ï¼ Tre obiettivi che vanno e prima e dopo le istruzioni di destinazione;
c ï¼ Funzione di autoispezione (tra cui: temperatura APD corrente, valore di alta tensione, tensione interna, valore di area cieca);
d ï¼ La funzione di sveglia in standby può essere modificata nell'interfaccia TTL.
Prestazione
a ï¼ Intervallo Wavelth: 1,54u m ± 0,02um
b ï¼ Distanza minima di azione: 30 m;
c ï¼ Diametro effettivo dei pori di passaggio: 40 mm;
d ï¼ Frequenza di misurazione della gamma continua: 0,5Hz-10Hz;
e ï¼ Precisione della misurazione della distanza: ± 2 m;
f ï¼ Tasso Qutest:
2 Adattabilità ambientale
a ï¼ Temperatura dell'ambiente di lavoro: -40C 65C;
b ï¼ Temperatura ambiente di stoccaggio: -55C 70C.
3 Affidabilità
Numero medio di impulsi laser (MNBF) 3IX IO. Tempo
4 Caratteristiche elettriche
a ï¼ Tensione di alimentazione: DC12V;
b ï¼ Consumo energetico: il consumo energetico medio non è superiore a 2W.
5. Peso: 150 g
6. Dimensione: 64X42X80mm
7.OEM/ODM che vanno moduli e soluzioni personalizzate

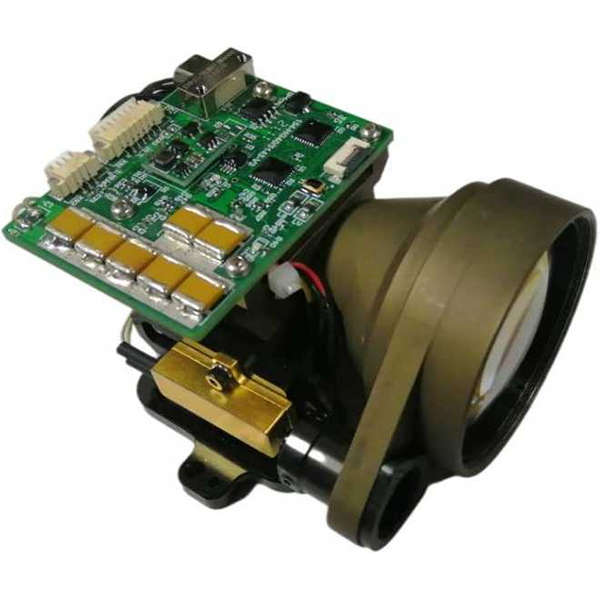

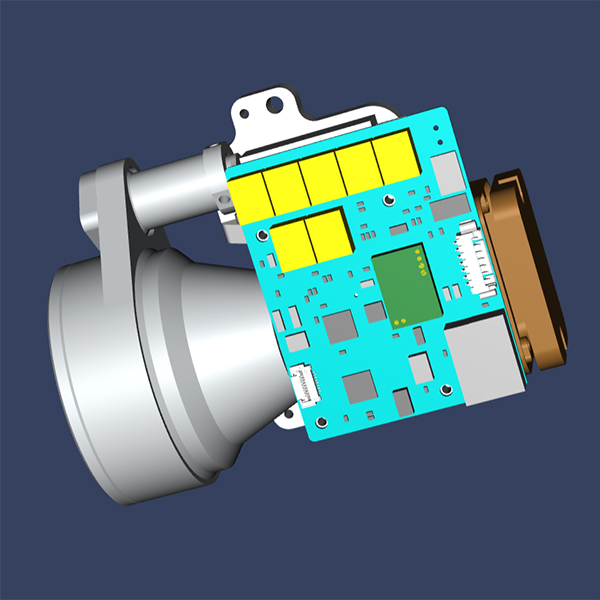

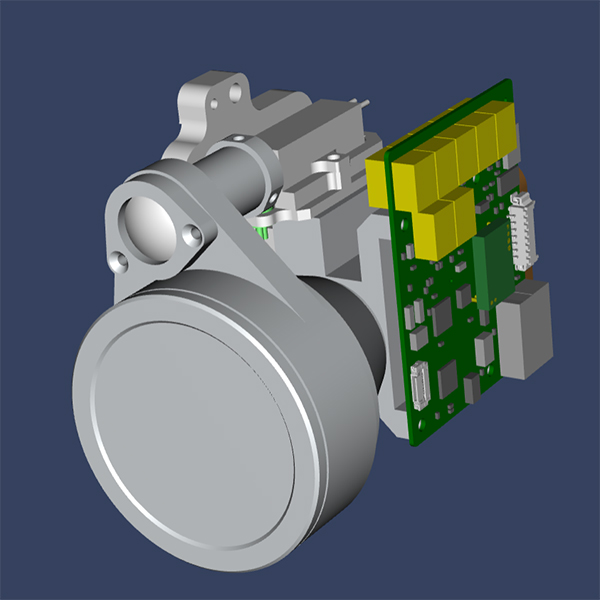

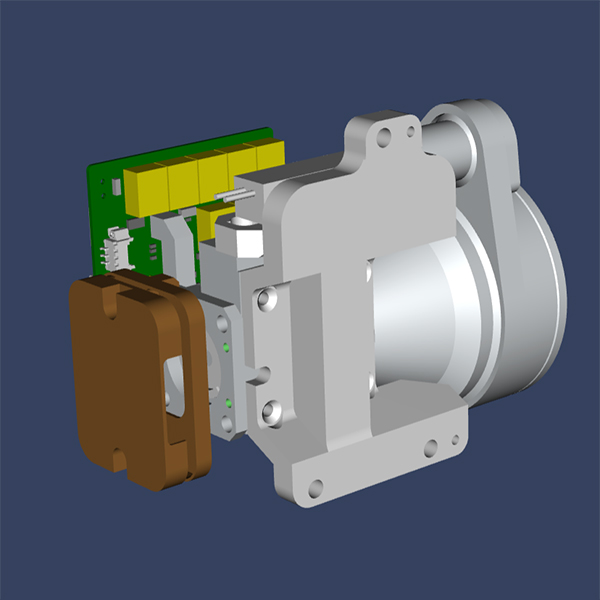

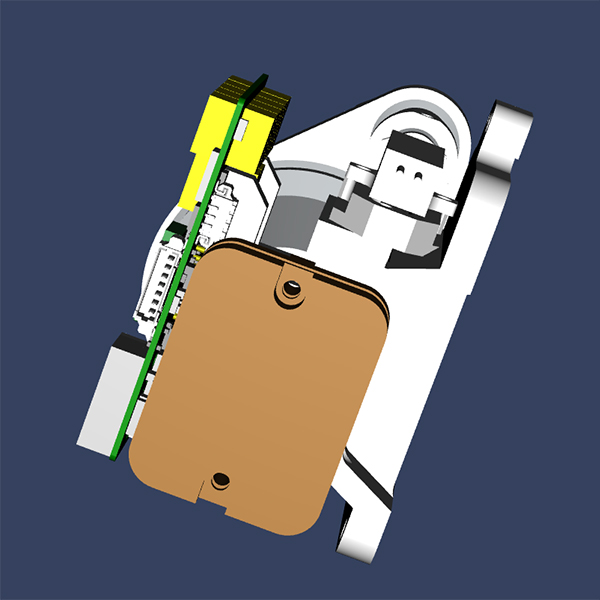

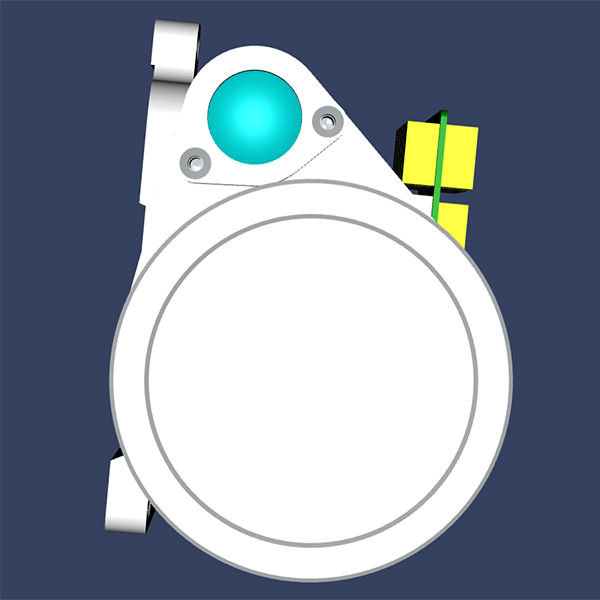

STA0815 è progettato per gli integratori di sistemi alla ricerca di una soluzione di rilevamento laser conveniente, potente e compatta. Fornisce prestazioni affidabili in un'ampia gamma di applicazioni.
È molto piccolo, ultraleggero, ha un basso consumo energetico e può essere misurato a lunga distanza. È adatto per dispositivi portatili (imaging termico), applicazioni di montaggio di armi, sistemi portatili e suite di sensori leggeri e veicoli aerei senza equipaggio o UGV.
interfaccia 8.Electrical
Modello connettore elettrico: J30J; la definizione dettagliata di interfaccia elettrica è la seguente:
Numero di serie del piede del tubo
|
definizione
|
funzione
|
osservazioni
|
1
|
GND
|
la terra
|
|
2
|
GND
|
la terra
|
|
3
|
GND
|
la terra
|
|
4
|
VCC 12V
|
A 12V, l'ingresso è positivo
|
rivedibilità
|
5
|
VCC 12V
|
A 12V, l'ingresso è positivo
|
rivedibilità
|
6
|
RX RS422
|
Ricezione orale seriale
|
Computer superiore al telemetro
|
7
|
RS422 RX-
|
Ricevitore seriale-
|
Computer superiore al telemetro
|
8
|
RS422 TX-
|
String bocca inviare se stessi può
|
Telemetro al computer superiore
|
9
|
Trasmissione RS422
|
Invio tramite porta seriale
|
Telemetro al computer superiore
|
Protocollo di comunicazione
Il trasferimento dei dati tra il telemetro e il computer superiore include quanto segue:
Comando di controllo: incluso intervallo iniziale, intervallo continuo, intervallo singolo, comando query, ecc.
Dati di ritorno: comprese informazioni sulla distanza, temperatura ambiente, stato del telemetro, ecc. Scambio di dati tra il telemetro e il computer superiore, utilizzando il bus 422. Il protocollo di comunicazione software specifico è mostrato come segue:
Formato di comunicazione: comunicazione RS422, velocità della porta di 115200 bps (che può essere modificata in base alle esigenze del cliente);
Formato dei dati: dati a 8 cifre, un bit di inizio, un bit di stop, nessuna parità, i dati sono composti da byte di intestazione, parte di comando, lunghezza dei dati, parte di parametro, byte di controllo;.
Modalità di comunicazione: il controllo principale e il telemetro adottano la modalità di comunicazione principale-slave e il controllo principale invia al telemetro un comando di controllo, che riceve ed esegue l'istruzione. Nello stato di intervallo, i dati e lo stato dell'intervallo restituiti in base al ciclo di intervallo. Il formato di comunicazione e il contenuto del comando sono mostrati nella tabella seguente.
Invio di controllo principale Il formato del messaggio è il seguente:
Tabella 2. Descrizione dell'invio del formato del messaggio
numero d'ordine
|
nome
|
spiegare
|
codice
|
osservazioni
|
1
|
STXO
|
Il messaggio ha cominciato a segnare
|
55 (H)
|
|
2
|
cmd
|
CW
|
Vedere la tabella 3
|
|
3
|
LEN
|
DL
|
Numero di tutti i caratteri tranne il flag di inizio, la parola di comando e il segno di spunta
|
|
4
|
DATIH
|
parametro
|
|
|
5
|
DATI
|
|
|
6
|
CHK
|
Diverso o verifica
|
Oltre ai byte effetto, altri byte diversi o
|
|
