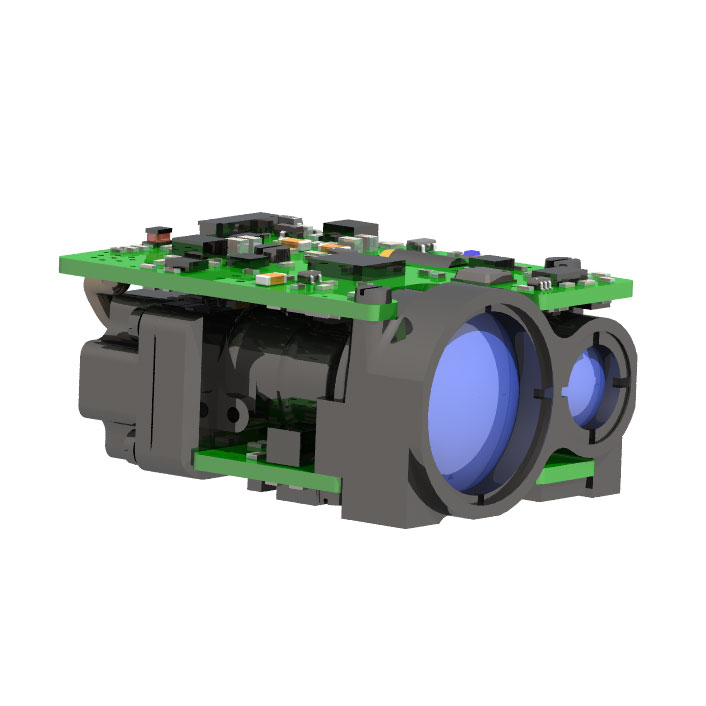

Modulo Finder a portata di 3 km

Intervallo di misurazione massima: 3000 m (veicolo da 2,3x2,3 m) 6000 m (target di grandi dimensioni tipico)
Accuratezza a distanza ± 1 m
Precisione di misurazione ≥ 98%
Peso ≤ 58 g

1. Adozione del laser di vetro Erbium da 1535 Nm auto-sviluppato, progettazione strutturale integrata e metodo di installazione di sigillatura multi-punto sul viso frontale, forte capacità antisallineamento, alta durata, lunga durata e sicurezza degli occhi;
2. Piccolo campo visivo, tecnologia di progettazione ottica non termica, con una buona capacità di soppressione del rumore della luce e prestazioni di temperatura ampia.
3. L'interfaccia interna del circuito adotta un processo di connessione diretta al filo di saldatura, che è fermo e affidabile, e può evitare cortocircuiti o scarso contatto causato da connettori sciolti, ossidazione e vapore acqueo, migliorando l'affidabilità del prodotto e la durata di servizio.

● Funzione di portata laser;
● Funzione di alimentazione e raccolta della temperatura;
● Funzione di gating a distanza;
● Funzione di portata di prima e ultima target;
● Funzione di auto-controllo;

Il test di collegamento incrociato tra l'estremità del computer superiore e il connettore DF52-10P-0.8C dell'estremità del telemetro viene realizzato attraverso il connettore DF52-10S-0,8H. La definizione del pin dell'alimentazione e la porta di comunicazione dell'estremità del telemetro è mostrata nella tabella seguente (ricezione e invio rispetto al campo di intervallo) e la posizione del pin di connessione del connettore 1 è mostrata nella figura seguente.

Posizione del pin 1 del connettore
