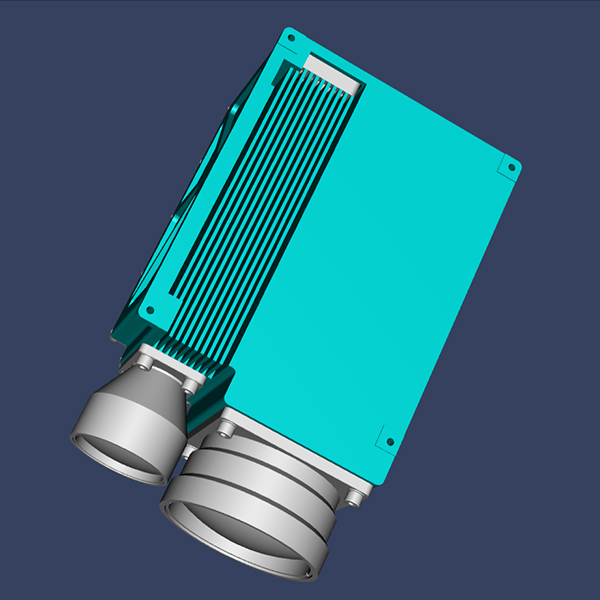

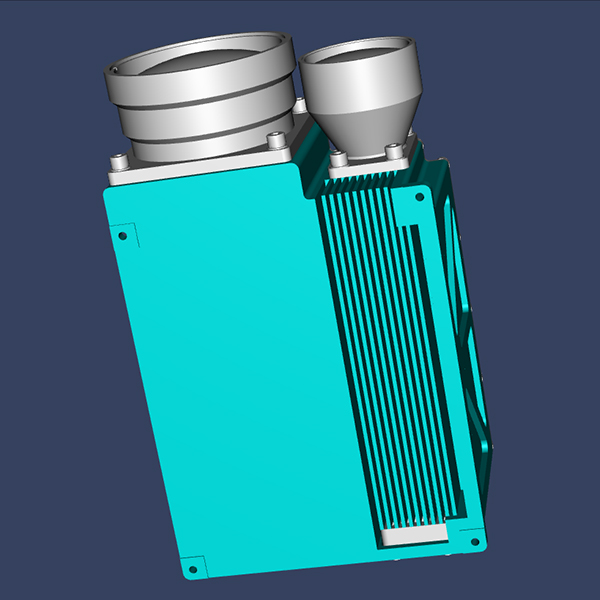

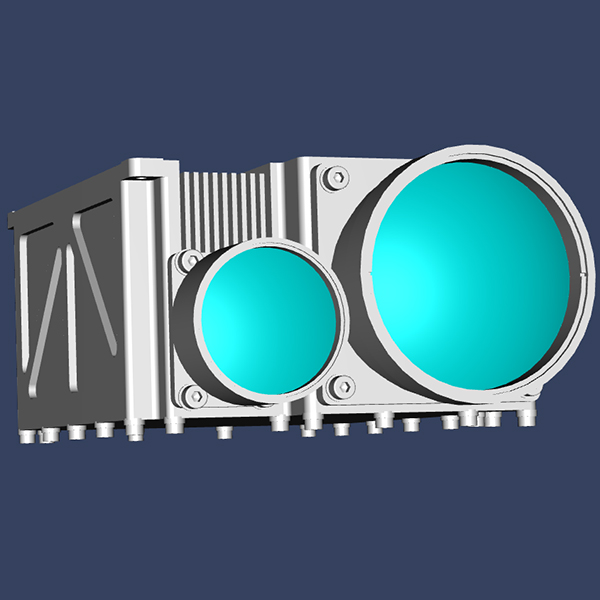

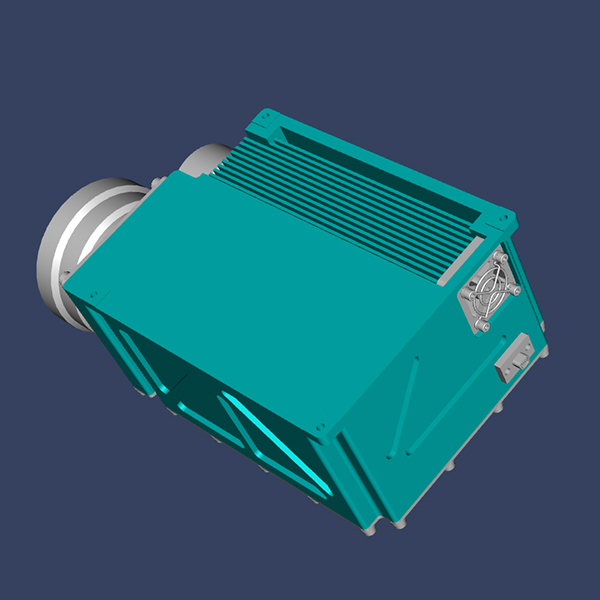

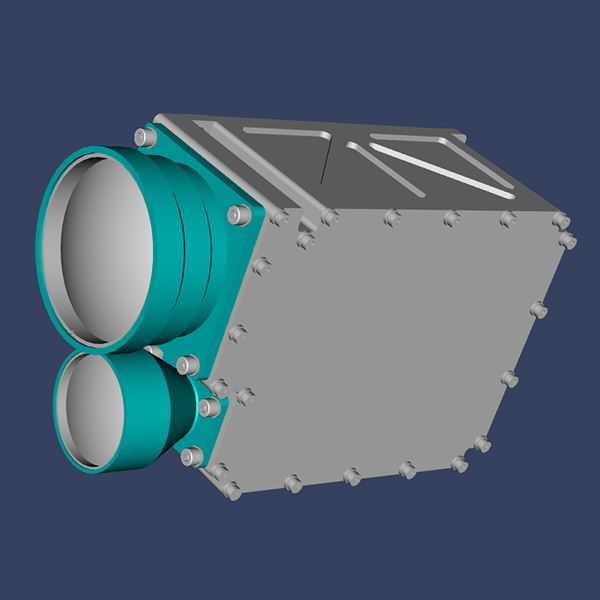

Modulo telemetro laser da 35 km

Il modulo telemetro laser a lungo raggio M2035x è un telemetro laser a impulsi militare progettato per aeromobili, veicoli aerei senza pilota, carri armati, artiglieria e altri scenari applicativi. Presenta i vantaggi di dimensioni ridotte, peso leggero, basso consumo energetico, prestazioni stabili, lunga distanza di misurazione, lunga durata, sicurezza degli occhi e così via. JIOPTICS® è un'importante attrezzatura tecnica per migliorare la precisione di puntamento del prodotto. Benvenuti a comprare da noi il modulo telemetro laser da 35 km.

Intervallo di portata: visibilità in condizioni non inferiori a 30 km, per veicoli (target 2,3 mx 2,3 m), riflettanza diffusa 0,3, distanza di portata ≥ 20000 m; Visibilità in condizioni non inferiori a 35 km, obiettivo di grandi dimensioni, distanza compresa tra ≥ 35000 m;

Modello:M2035X

Invia richiesta PDF Scarica

Descrizione del prodotto

JIOPTICS

Parametri	Specifica	Nota.
Lunghezza d'onda	1570±5 nm
Capacità di range	100m~35km
Capacità di range	â¥20km(2.3m×2.3m, 0.3 riflettività veicolo, visibilitàâ¥30km)	Umiditàâ¤80%
Capacità di range	â¥35km(per obiettivi di grandi dimensioni, visibilitàâ¥35km)	Umiditàâ¤80%
Precisione della distanza	±3 m
Tasso di ripetizione variabile	1~10hz (regolabile)
Precisione	¥98%
Angolo di divergenza	â¤¤0.8mrad
Ricevere	67 mm
Interfaccia di comunicazione	RS422
Tensione di alimentazione	CC 18 ~ 32 V
Potenza operativa	â¤20W(@1hz)	Testato a temperatura ambiente
Stand-by	â¤2W	Testato a temperatura ambiente
Dimensione	â¤214,3 mm×125,5 mm×82 mm
Peso	â¤2,3 kg
Temperatura	-40℃~65℃
Dissipazione del calore	Per tifoso

Interfaccia di comunicazione

Linea n.	Definizione	Nota.
1	Corrente continua	24V Corrente continua
2
3
4
5	GND (corrente continua)	24V TERRA
6
7
8
9	Porta seriale	RS422
10	Porta seriale
11	Porta seriale
12	Porta seriale
13	RS422
14	SIN	Trigger esterno differenziale RS422, larghezzaï¼10us
15	SYN-	Trigger esterno differenziale RS422, larghezzaï¼10us

Dimensione

Calcolo della capacità di distanza

(1) Obiettivi e requisiti condizionali
Visibilità: 30 km
Umiditàâ¤80%
Per veicoli con dimensioni 2,3 m × 2,3 m
Riflettività=0,3
Capacità di distanza: 20 km
(2) Analisi e verifica
I parametri principali che influenzano la capacità di distanza sono la potenza di picco dei laser, l'angolo di divergenza, la trasmittanza di trasmissione e ricezione, la lunghezza d'onda del laser, ecc.
Per questo telemetro laser, è necessaria una potenza di picco di 1 MW di laser, angolo di divergenza di 0,8 mrad, lunghezza d'onda di 1570 nm, trasmissione di trasmissione â ¥ 90%, trasmissione di ricezione â ¥ 80% e ricezione di 67 mm
È un telemetro laser per piccoli bersagli, la capacità di portata può essere calcolata con la seguente formula. Formula di intervallo per piccoli obiettiviï¼

: Potenza ottica rilevabile

: Potenza di trasmissione del telemetro laser (1 MW)

: Trasmittanza di trasmissione (0.9)

: Ricezione di trasmittanza (0.8)

: Area di ricezione ottica (ricezione 67mm

: Area di riflessione effettiva degli obiettivi (5.29ã¡)

: Riflettività target(0.3)

: Coefficiente di attenuazione dell'atmosfera (0,03)

: Visibilità (in base alle condizioni di test)

: Distanza dai bersagli
Finché la potenza ottica rilevabile riflessa dai bersagli è maggiore della potenza minima rilevabile, un telemetro laser è in grado di misurare la distanza da un bersaglio. Per un telemetro laser con lunghezza d'onda di 1570 nm, generalmente, la potenza minima rilevabile (MDS) di APD è 5 × 10-9 W. Con una visibilità di 30 km con una distanza di 22 km dai bersagli, la potenza minima rilevabile è inferiore a M.D.S di APD (5 × 10-9 W), quindi, in condizioni di visibilità di 30 km, un telemetro laser può misurare la distanza per (2,3 m × 2,3 m) obiettivi fino a 21 ~ 22 km (potrebbe essere vicino o inferiore a 22 km).
