Modulo laser anti-drone da 1570 nm 5 km

Il modulo di rilevamento laser STA-CR5000X, sviluppato dal team Jioptics, utilizza un gruppo laser OPO da 1570 nm sicuro per gli occhi. Presenta un'eccellente penetrazione atmosferica, una bassa sensibilità alle interferenze derivanti dalla luce solare, dalla polvere e da altre fonti di luce ambientale ed è in grado di effettuare misurazioni a distanza ultra lunga in condizioni climatiche complesse, con un'elevata copertura che ne rende difficile il rilevamento. Prestazioni di portata: 5000 m (bersagli UAV 0,3x0,3 m), 10000 m (bersagli NATO 2,3x2,3 m) Precisione di portata ± 2 m Precisione di misurazione ≥ 98% Peso ≤ 1,2 kg

Invia richiesta

Descrizione del prodotto

Campo di applicazione

Pod aereo/drone

Giunto cardanico montato su auto

Protezione costiera

Misurazione della distanza anti-drone

Integrazione di pan tilt di sicurezza e altri sistemi

Indice di prestazione del prodotto per il modulo LRF CR5000X Eye-safe

Articolo	Parametro tecnico	Istruzioni
Modello	STA-CR5000X
Lunghezza d'onda di lavoro	>0,8 mrad
Larghezza dell'impulso	15ns±5ns
Sicurezza degli occhi	Classe 1 (IEC 60825-1)
Apertura di ricezione	Φ60mm
Apertura di emissione	Φ30mm
Capacità di variare	200m-15km
Gamma di portata	≥20000 m	Portata massima
	≥12000 m	Bersaglio grande, Riflettività: 0,6, visibilità dell'osservatore 25 km
	≥10000 m	Obiettivo della NATO
	≥7000m	Obiettivo umano
	≥5000 m	Bersaglio UAV del DJI Phantom 4
Minigamma	200 metri
Rilevamento multi-bersaglio	Fino a 3 obiettivi
Precisione di portata	TERRA	RMS
Frequenza di intervallo	1~10Hz regolabile
Tasso di precisione	≥98%
Tasso di falsi allarmi	1%
Angolo di divergenza	>0,8 mrad
Interfaccia di comunicazione	RS422	Baud rate 115200bps
Voltaggio	CC 18-30 V
Consumo energetico in standby a temperatura normale	≤20W	Test della temperatura normale
Potenza di picco	≤120W	Test della temperatura normale
Tempo di preriscaldamento	≤ 1 minuto	A temperatura ambiente
Temperatura di lavoro	-40℃～+60℃
Temperatura di conservazione	-55℃～+70℃
Metodo di raffreddamento	Raffreddamento ad aria
Misurare	Precisione di portata
Peso	≤1,2Kg
Funzione principale	Primo e ultimo raggio d'azione; Portata multi-bersaglio; Selettività della distanza;
Più funzionalità	a) Dotato di funzione di autocontrollo; b) Misurazione della distanza target; c) Supporta aggiornamenti software e aggiornamenti dei parametri tramite interfacce di comunicazione.

Note:

1) dimensione del bersaglio NATO 2,3 m × 2,3 m; Dimensioni del bersaglio umano 0,5 m × 1,7 m; Dimensione bersaglio UAV 0,3 × 0,3 m; Riflettività 30%, visibilità dell'osservatore≥ 25 km.

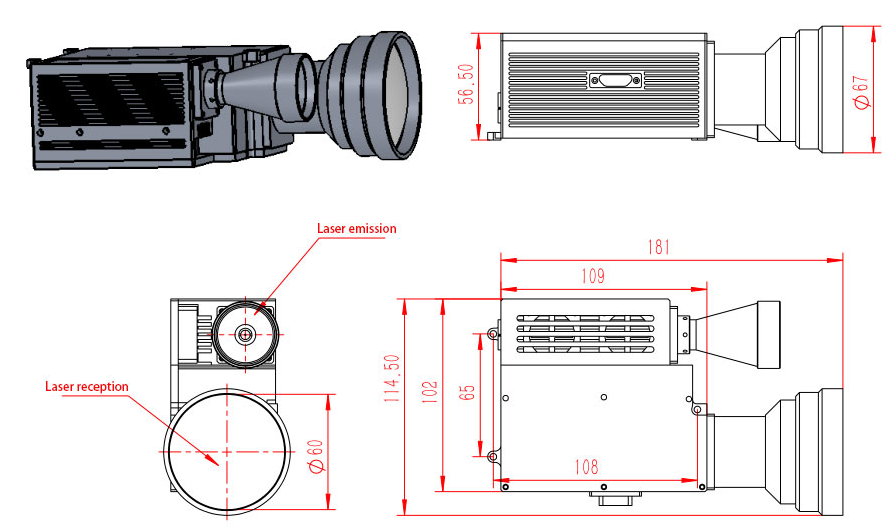

Struttura meccanica

Nota: le dimensioni del prodotto possono essere personalizzate in base alle esigenze.

Definizione dell'interfaccia

Definizione dell'interfaccia del connettore Y50X-12119TKZ:

SPILLO	Definizione
1、2	24 V+
9、10	TERRA
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Ingresso sincrono esterno+
15	Ingresso sincrono esterno-
8	Fondamento del caso
3、11	Terminale dell'interruttore di alimentazione
14、16、17、18、19	/
