(1) Sono disponibili tre modalità: modalità operativa, modalità standby e modalità errore. Con la modalità standby, l'alimentazione di pompaggio e l'alimentazione di controllo termico possono essere disattivate. La modalità operativa è impostata come predefinita, se si desidera passare alla modalità standby e impostarla come predefinita, può essere realizzata tramite le istruzioni di comunicazione laser. Inoltre, può anche ottenere la funzione di protezione contro l'interruzione dell'alimentazione.
(2) Quando si accende l'alimentazione, può monitorare e fornire immediatamente un feedback. Se è in errore, eseguirà l'autoverifica e il rapporto (ogni 1s sull'autoverifica).
(3) È in grado di raccogliere i tempi di trasmissione dell'impulso laser.
(4) Con modalità operativa trigger esterno (non più di 25Hz).
(5) Con funzione di protezione da sovratensione.
(6) Con funzione di protezione da sovracorrente: quando la corrente nel laser LD supera il valore massimo, passerà alla modalità standby e invierà un rapporto di errore.
(7) Con funzione di protezione da surriscaldamento: quando la temperatura del radiatore supera il valore massimo in modalità standby, passerà alla modalità standby e invierà un rapporto di errore.

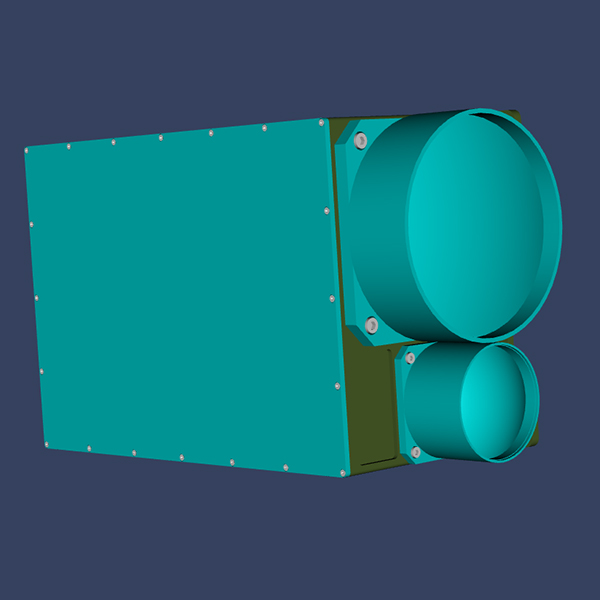

JIOPTICSModulo telemetro laser da 120 kmParametri
Parametri
|
Specifica
|
Lunghezza d'onda
|
1570nm
|
Portata massima
|
¥ 120 km
|
Che vanno dal cielo alla terra
|
riflettivitàâ¥0.1
|
Altitudine dell'aeromobileâ¥6km
|
¥ 16 km
|
Da terra a cielo, area target: 0,1ã¡
|
riflettivitàâ¥0.3
|
visibilitàâ¥16km
|
Intervallo minimo
|
¥400 m
|
Tasso di ripetizione variabile
|
¥20Hz
|
Angolo di divergenza
|
¤0.6mrad
|
Precisione della distanza
|
±5 m
|
Alimentazione elettrica
|
CC 22V~30V
|
Potenza (a temperatura ambiente)
|
â¤300W
|
Tempo di funzionamento continuo
|
â¥3min@20hz
|
Temperatura di esercizio
|
-40℃~ 55℃
|
Temperatura di conservazione
|
-50℃~ 65℃
|
Dimensione
|
â¤405mm×230mm×160mm (il copriobiettivo non è incluso)
|
Peso
|
â¤10kg
|
Interfacce di comunicazione
Con segni audaci e chiari, il design speciale di presa e connettori tende a proteggerlo da collegamenti inversi e falsi. Per l'interfaccia esterna, adotta microconnettori militari J30J (i nomi variano a seconda dei diversi produttori) Presa: XS1
La tabella 1 e la tabella 2 mostrano la presa e la spina dell'interfaccia esterna, la tabella 3 mostra la definizione del pin NO.
Tabella 1 Presa dell'interfaccia esterna del telemetro laser
NO.
|
Articolo
|
Modello
|
Segno
|
1
|
Presa di alimentazione e interfaccia di comunicazione
|
J30JM-15ZKP29
|
XS1
|
Tabella 2 Spina dell'interfaccia esterna del telemetro laser
NO.
|
Articolo
|
Modello
|
Segno
|
1
|
Spina di alimentazione e interfaccia di comunicazione
|
J30J-15TJLâC1(L100)
|
XP1
|
Tabella 3 Definizione del pin NO.
PIN N.
|
Abbr.
|
Nota.
|
Definizione
|
1
|
PWR
|
DCï¼28V
|
|
2
|
PWR
|
DCï¼28V
|
|
3
|
PWR
|
DCï¼28V
|
|
4
|
PWR
|
DCï¼28V
|
|
5
|
RTN_P
|
CCï¼28V-
|
|
6
|
RTN_P
|
CCï¼28V-
|
|
7
|
RTN_P
|
CCï¼28V-
|
|
8
|
RTN_P
|
CCï¼28V-
|
|
9
|
LRF_COM_T
|
RS422(COM)Y
|
Trasmissione del telemetro laser
|
10
|
LRF_COM_T-
|
RS422(COM)Z
|
Telemetro laser trasmissione
|
11
|
LRF_COM_R-
|
RS422(COM)B
|
Ricezione del telemetro laser-
|
12
|
LRF_COM_R
|
RS422(COM)A
|
Ricezione del telemetro laser
|
13
|
GND_LRF_COM
|
RS422(COM)GND
|
|
14
|
LRF_Trigg_R
|
ricezione trigger esterno
|
|
15
|
LRF_ Trigg _R-
|
trigger esterno di ricezione
|
|
Dimensione
Calcolo della capacità di distanza
Obiettivi e requisiti di condizione
Capacità di distanza: 120 km (da cielo a terra, riflettività: â¥0.1, altitudine dell'aeromobile: â¥6km)
Abilità di portata: â¥16km (da terra a cielo, area target: 0.1ã¡, riflettività: â¥0.3, visibilitàâ¥16km)
(2) Analisi e verifica
I parametri principali che influenzano la capacità di distanza sono la potenza di picco dei laser, l'angolo di divergenza, la trasmittanza di trasmissione e ricezione, la lunghezza d'onda del laser, ecc.
Per questo telemetro laser, è necessaria una potenza di picco di 10 MW di laser, un angolo di divergenza di 0,6 mrad, una lunghezza d'onda di 1570 nm, una trasmittanza di trasmissione del 90%, una trasmissione di ricezione dell'80% e una ricezione di 140 mm
È un telemetro laser per piccoli bersagli, la capacità di portata può essere calcolata con la seguente formula. Formula di intervallo per piccoli obiettiviï¼

: Potenza ottica rilevabile

: Potenza di trasmissione del telemetro laser (10 MW)

: Trasmittanza di trasmissione (0.9)

: Ricezione di trasmittanza (0.8)

: Area di ricezione ottica (ricezione 140mm

: Riflettività target(0.3)

: Coefficiente di attenuazione dell'atmosfera (0.01)

: Distanza dai bersagli
Finché la potenza ottica rilevabile riflessa dai bersagli è maggiore della potenza minima rilevabile, un telemetro laser è in grado di misurare la distanza da un bersaglio. Per un telemetro laser con lunghezza d'onda di 1570 nm, generalmente, la potenza minima rilevabile (MDS) di APD è 5 × 10-9 W.
Con una visibilità di 40 km con una distanza di 32 km dai bersagli, la potenza minima rilevabile è inferiore a M.D.S di APD (5 × 10-9 W), quindi, in una condizione con una visibilità di 40 km, un telemetro laser può misurare la distanza per (2,3 m × 2,3 m) obiettivi fino a 31 ~ 32 km (potrebbe essere vicino o inferiore a 32 km).
