Modulo di razza da 20 km Modulo

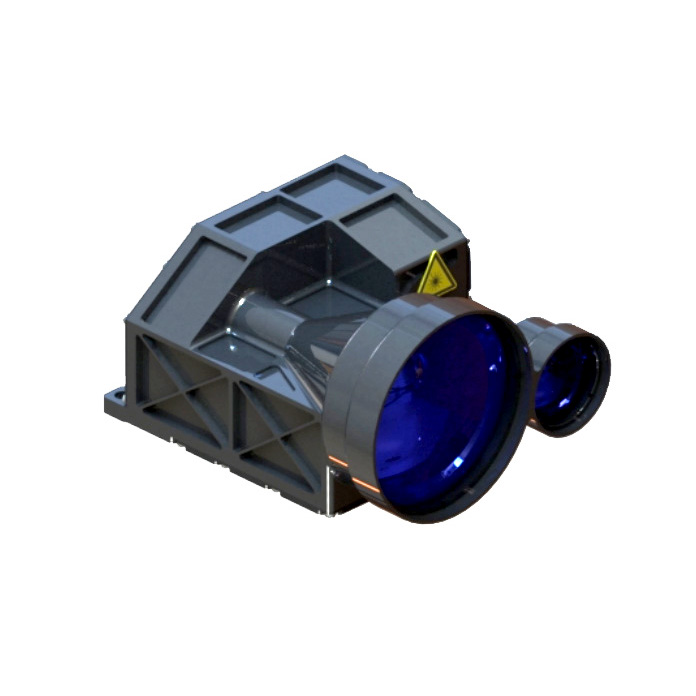

STA-D2025Y da 20 km Il modulo di raggio di range adotta il modulo laser in vetro Erbium da 1535 nm sviluppato indipendentemente da jioptics, che ha le caratteristiche di basso consumo di energia, struttura compatta, alta precisione, distanza di misurazione lunga e sicurezza degli occhi umani.

Invia richiesta

Descrizione del prodotto

Gamma di misurazione massima: 20000 m (veicolo) 23000 m (edificio bianco) 25000 (target tipico)
Accuratezza a distanza ± 3M
Precisione di misurazione ≥ 98%
Peso ≤640G

Caratteristiche del modulo di range da 20 km

1.Piolo integrato dell'intera struttura, resistenza alle shock e alle vibrazioni, il circuito adotta la progettazione della tenuta di sotto-benessere, il design dell'isolamento dell'alimentazione, la forte compatibilità elettromagnetica, l'elevata affidabilità e la forte adattabilità ambientale;
2. Il percorso della luce è completamente sigillato, a prova di polvere e impermeabile a vapore, l'intero processo di produzione di ambiente ultra pulito, può essere applicato a un ambiente complesso, bassi requisiti per l'ambiente di installazione, forte adattabilità;
3. L'interfaccia interna del circuito adotta il processo di connessione diretta del filo di saldatura, che è fermo e affidabile, che può evitare il corto circuito o lo scarso contatto causato dall'allentamento, dall'ossidazione e dal vapore acqueo del connettore e migliora l'affidabilità e la vita del prodotto.

Indice di performance del prodotto per il modulo Finder Laser Range STA-D2025X

Articolo	Indice
Modello	STA-D2025Y
Lunghezza d'onda operativa	1535nm ± 10nm
Range Range	300m-25000m
Capacità di distanza	25000 m	Target tipico, visibilità ≥ 25 km
	23000 m	Target grande, visibilità ≥ 25 km
	20000 m	Visibilità ≥ 25 km, target con 0,3 riflettività per veicoli da 2,3 m × 4,6 m
Interfaccia di comunicazione	Rs422
Umidità	≤ 80%
Precisione a distanza	± 3m
Tasso di precisione	≥98%
Risoluzione della gamma	≤50m
Angolo di divergenza	≤0,5 mrad
Frequenza a distanza	1 volta, 1Hz, 5Hz
Misurare	≤144mm × 108mm × 75mm
Voltaggio	22V ～ 34V
Consumo di energia funzionante	Consumo di energia medio: ≤ 10w
Consumo di energia di standby	≤3W
Temperatura di lavoro	-40 ℃～+60 ℃
Temperatura di conservazione	-55 ℃～+70 ℃
Peso	≤640G
