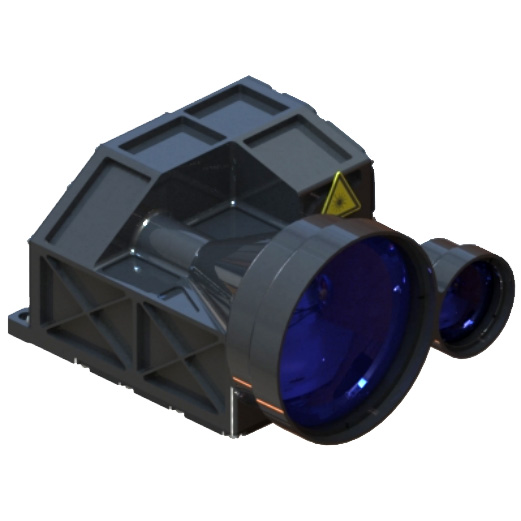

Modulo di razza da 15000 m

STA-D1520Y 15000m Modulo di raggio di range adotta il modulo laser in vetro Erbium da 1535 nm sviluppato indipendentemente da jioptics, che ha le caratteristiche di basso consumo di energia, struttura compatta, alta precisione, distanza di misurazione lunga e sicurezza degli occhi umani.

Modello:STA-D1520Y STA-M1215X

Invia richiesta

Descrizione del prodotto

STA-D1520Y adotta il modulo laser in vetro erbio da 1535 nm sviluppato indipendentemente da Jioptics, che ha le caratteristiche del basso consumo di energia, della struttura compatta, dell'alta precisione, della distanza di misurazione lunga e della sicurezza degli occhi umani.

Gamma di misurazione massima: 15000 m (veicolo) 20000 m (muro)
Accuratezza a distanza ± 1,5 m
Precisione di misurazione ≥ 98%
Peso ≤600G

Funzionalità del modulo di Range Finder da 15000 m

1.
2. Il percorso della luce è completamente sigillato, a prova di polvere, design a vapore impermeabile, l'intero processo di produzione dell'ambiente ultra pulito, può essere applicato a un ambiente complesso, bassi requisiti per l'ambiente di installazione, forte adattabilità;
3. Le interfacce interne del circuito adottano tutte il processo di connessione diretta del filo di saldatura, che è fermo e affidabile, che può evitare il corto circuito o lo scarso contatto causato dall'allentamento, l'ossidazione e il vapore acqueo del connettore e migliorare l'affidabilità e la vita del prodotto.

Indice di performance del prodotto

Articolo	Indice
Modello	STA-D1520Y
Lunghezza d'onda operativa	1535nm ± 10nm
Range Range	120m-20000m
Capacità di distanza	20000 m	Target grande, visibilità ≥ 25 km
	15000 m	Visibilità ≥ 25 km, target con 0,3 riflettività per veicoli da 2,3 m × 4,6 m
Umidità	≤ 80%
Precisione a distanza	± 3m
Tasso di precisione	≥98%
Risoluzione della gamma	≤50m
Angolo di divergenza	≤0,5 mrad
Frequenza a distanza	Una volta, 1Hz
Misurare	≤144mm × 108mm × 75mm
Voltaggio	18V ～ 36V
Consumo di energia funzionante	Consumo medio di energia: ≤ 6w
Consumo di energia di standby	2.5 W.
Temperatura di lavoro	-40 ℃～+60 ℃
Temperatura di conservazione	-55 ℃～+70 ℃
Peso	≤600G

Interfaccia di installazione della struttura

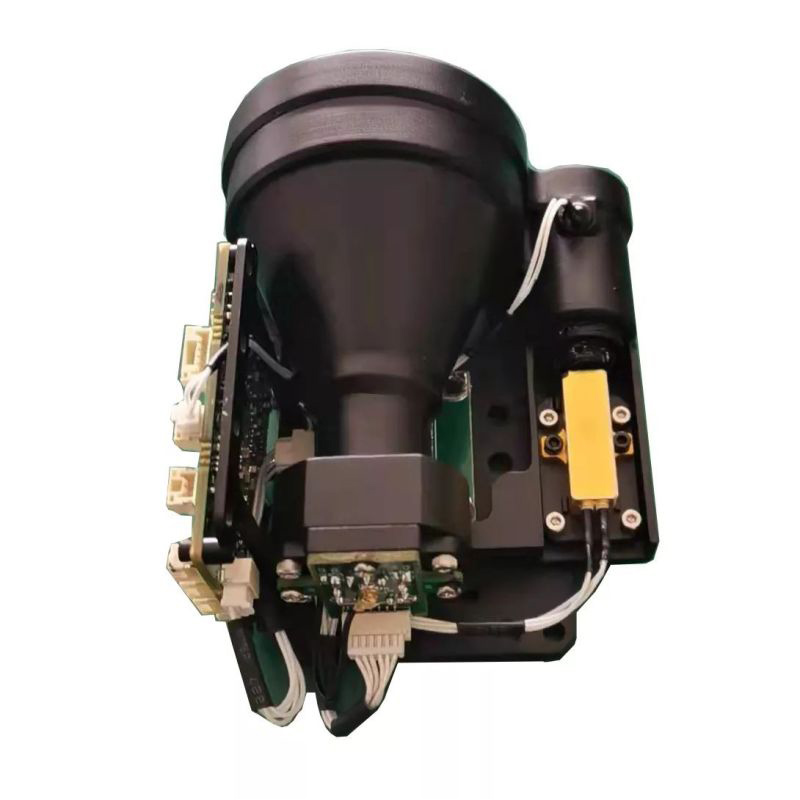

Punti salienti del prodotto

● leggero con solo 160 g
● Potente misura fino a 14 km
● Riebola gli shock dell'arma più duri fino a 1600G
● Consumo energetico estremamente basso
● Accuratezza di misurazione elevata di 1 m
● Ampia temperatura operativa varia da -40 ° C a +65 ° C

Applicazioni

● Dispositivi montati sull'arma
● Dispositivi portatili
● Sistemi di osservazione e sorveglianza
● Salte di sensore per UAV e UGV

Indice di performance del prodotto

PRESTAZIONE
Intervallo massimo	15000 m
Performance della gamma su bersaglio beam. Riflettività: 60%, visibilità dell'osservatore 25 km	14000 m
Performance della gamma su 2,3 × 2,3 m Dimensioni target Riflettività: 30%, visibilità dell'osservatore 25 km	12000 m
Performance della gamma su dimensioni target 1 × 1 m Riflettività: 10%, visibilità dell'osservatore 25 km	10000 m
Intervallo minimo	20m
Precisione della gamma	± 1 m
Tassi di ripetizione	1-10Hz
Rilevamento target multiplo	3 obiettivi
Lunghezza d'onda	1535nm
Divergenza	0,3 mrad
Sicurezza degli occhi per IEC 60825-1	Laser Classe 1
Caratteristiche ambientali
Intervallo di temperatura operativo	-40 ℃ ~+65 ℃
Intervallo di temperatura di conservazione	-50 ℃ ~+75 ℃
Shock (mezzo seno) a 0,6 ms in direzione X, Y e Z	1000 g
Caratteristiche fisiche
Peso	≤160G
Dimensioni (lunghezza/larghezza/altezza)	≤87,3 mm76 mm58,8 mm
Interfacce
Interfaccia di comunicazione	UART (3,3 V Livelli LVCMOS) rs422
Alimentazione elettrica	4.5v ~ 12V
