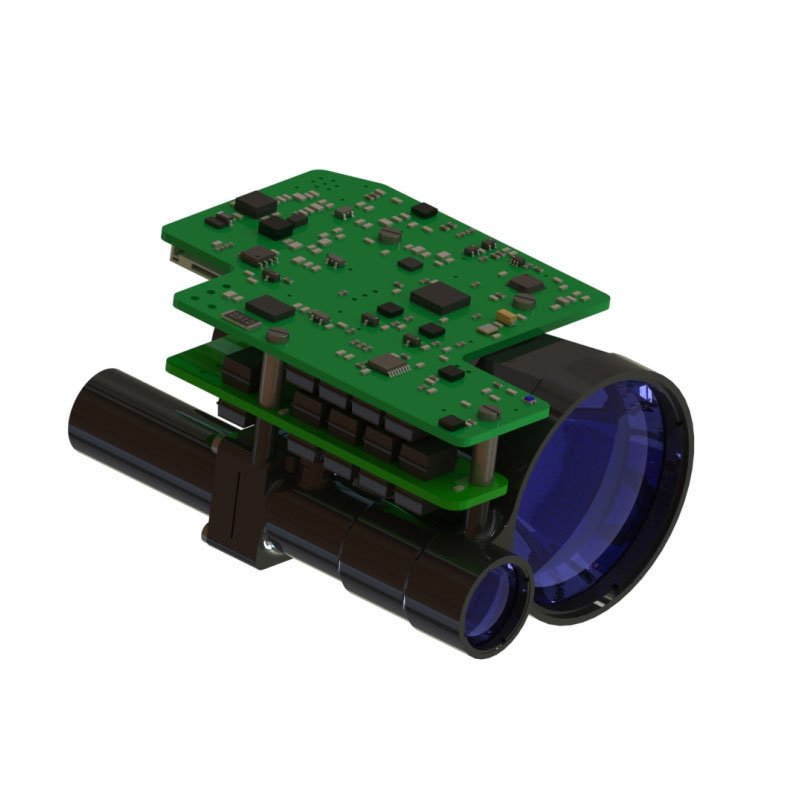

Modulo di gara di range laser da 10 km

Il modulo Laser Range Finder da 10 km STA-D1013X adotta il modulo laser in vetro Erbium da 1535 nm sviluppato indipendentemente da Jioptics, che ha le caratteristiche di basso consumo di energia, struttura compatta, alta precisione, distanza di misurazione lunga e sicurezza degli occhi umani.

Invia richiesta

Descrizione del prodotto

Intervallo di misurazione massima: target NATO≥10000m; Target tipico≥13000 m
Accuratezza a distanza ± 1 m
Precisione di misurazione ≥ 98%
Peso ≤165G

Funzionalità del modulo di range laser da 10 km

1. progettazione strutturale integrata, resistenza agli shock e alle vibrazioni, ad alta affidabilità, forte adattabilità ambientale;
2. 1535 Nm Pumato a commutazione Q-switch Erbium Laser Integrated Structod Design e Modalità di installazione di sigillatura multipla a faccia terminale, forte capacità di anti-misocustment, duratura, lunga durata e sicurezza degli occhi umani;
3. L'interfaccia interna del circuito è tutta il processo di connessione diretta al filo saldato, solido e affidabile, che può evitare il corto circuito o uno scarso contatto causato da connettore allentato, ossidazione e vapore acqueo e migliorare l'affidabilità del prodotto e la vita.

Indice di performance del prodotto per il modulo Finder Laser Range STA-D1013X

Articolo	Indice
Modello	STA-D1013X
Lunghezza d'onda operativa	1535nm ± 10nm
Range Range	50m-13000m
	13000 m	Target di grandi dimensioni tipico, visibilità ≥ 25 km
	10000 m	Visibilità ≥ 25 km, target con 0,3 riflettività per veicoli da 2,3 m × 2,3 m
Umidità	≤ 60%
Precisione a distanza	± 1 m
Tasso di precisione	≥98%
Risoluzione della gamma	≤50m
Angolo di divergenza	≤0.3Mrad
Frequenza a distanza	Una volta, 1Hz, 5Hz, 10Hz
Misurare	≤89mm × 62,5 mm × 46 mm
Voltaggio	10V ～ 14V
Consumo di energia funzionante	Consumo energetico medio: ≤ 5W
Consumo di energia di standby	≤1.5W
Temperatura di lavoro	-40 ℃～+60 ℃
Temperatura di conservazione	-55 ℃～+70 ℃
Peso	≤165G

Interfaccia di installazione della struttura per modulo Finder Range STA-D1013X

Funzione del prodotto per sensore di misurazione STA-D1013X

● Funzione di portata laser;
● Funzione di auto-rilevamento di accensione;
● Funzione di selezione della prima e ultima target;
● Funzione di gating di portata;
● Impostare la funzione intervallo di distanza automatica;
● Accumulare la funzione dei tempi di emissione laser;
● Protezione inversa polarità della potenza.

Interfaccia elettrica

I requisiti di interfaccia elettrica sono i seguenti:
● Tensione di alimentazione: 10 V ~ 14V;
● Consumo medio di energia: ≤5W;
● Consumo di energia in standby: ≤1,5 W;
● Il test di collegamento incrociato tra l'estremità del computer superiore e il connettore A1257H-10P dell'estremità del telemetro viene realizzato attraverso il connettore A1257H-10P. Le definizioni del perno di alimentazione e della porta di comunicazione del Finder Distantore sono mostrate nella tabella seguente.

Pin Definizione di alimentazione e porta di comunicazione all'estremità del telemetro

Numero pin	Numero	Direzione della trasmissione	Note
P-1	GND	——	Comunicazione filo di terra
P-2	Rs422_rx_n	I	Rangefinder Ricevitore -
P-3	Rs422_rx_p	I	Rangefinder Ricevitore +
P-4	Rs422_tx_n	O	Rank Finder Breycaster -
P-5	Rs422_tx_p	O	Rangefinder Emitecaster +
P-6	Nc	——	stand-by
P-7	Nc	——	stand-by
P-8	Nc	——	stand-by
P-9	P-	——	Alimentazione, terra
P-10	P+	——	Alimentazione, 10 V ~ 14V
