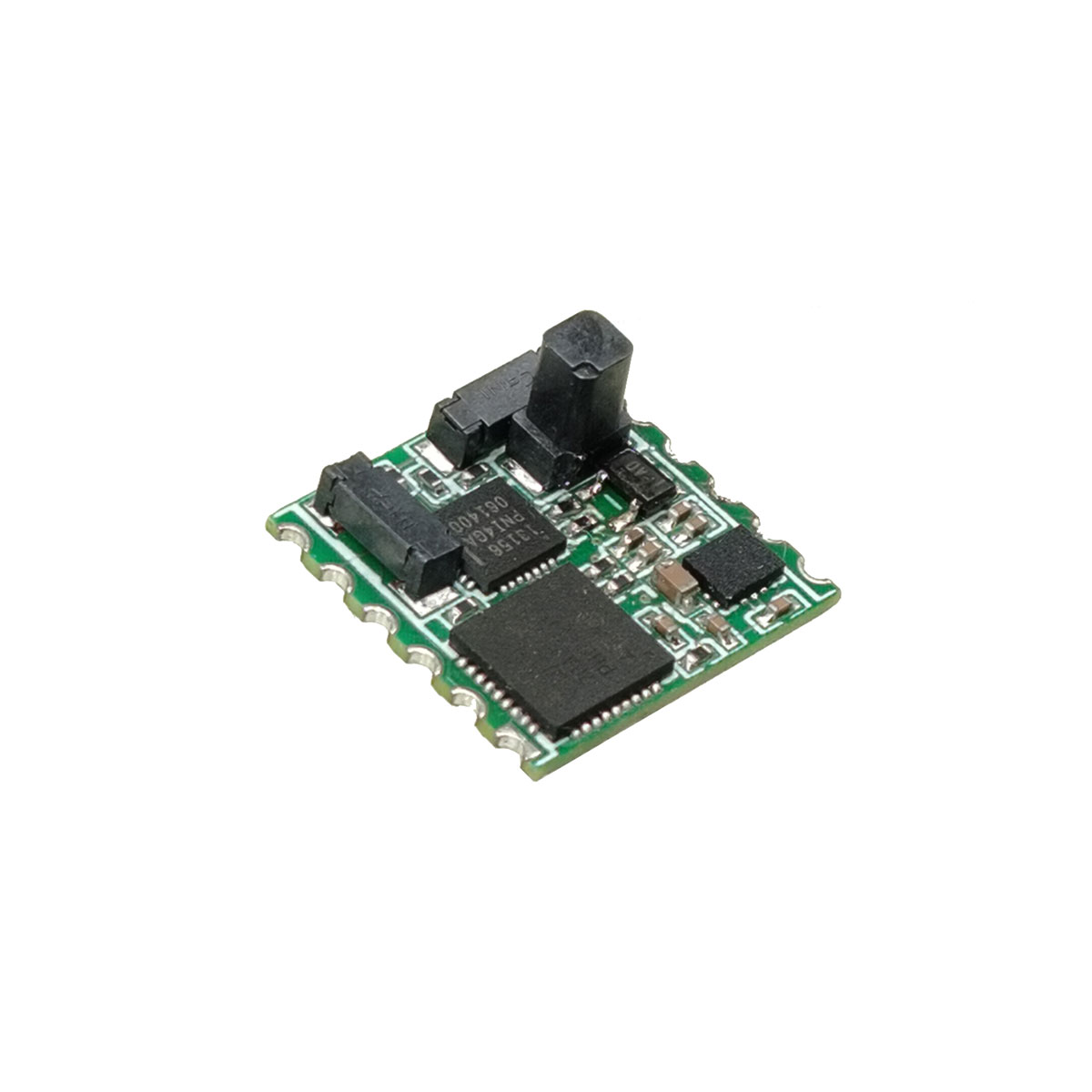

Bussola elettronica 3D ad alta precisione

La mini bussola elettronica 3D STA-HD-805 è composta da un sensore magnetico a 3 assi, un accelerometro a 3 assi e un microprocessore. Incorpora algoritmi per il calcolo degli angoli di beccheggio, rollio e rotta e dispone di compensazione e correzione per interferenze magnetiche morbide/dure, fornendo una misurazione dell'assetto ad alta precisione. Fornisce dati angolari tridimensionali: direzione, beccheggio e rollio. È ampiamente utilizzato in campi che richiedono orientamento e navigazione, come l'aviazione, la navigazione marittima, la misurazione della perforazione e le applicazioni militari.

Invia richiesta

Descrizione del prodotto

★Alta precisione
Precisione della rotta: 0,3°RMS (beccheggio ≤40°).
Precisione dell'angolo di beccheggio/rollio: 0,3°RMS (inclinazione <80°).

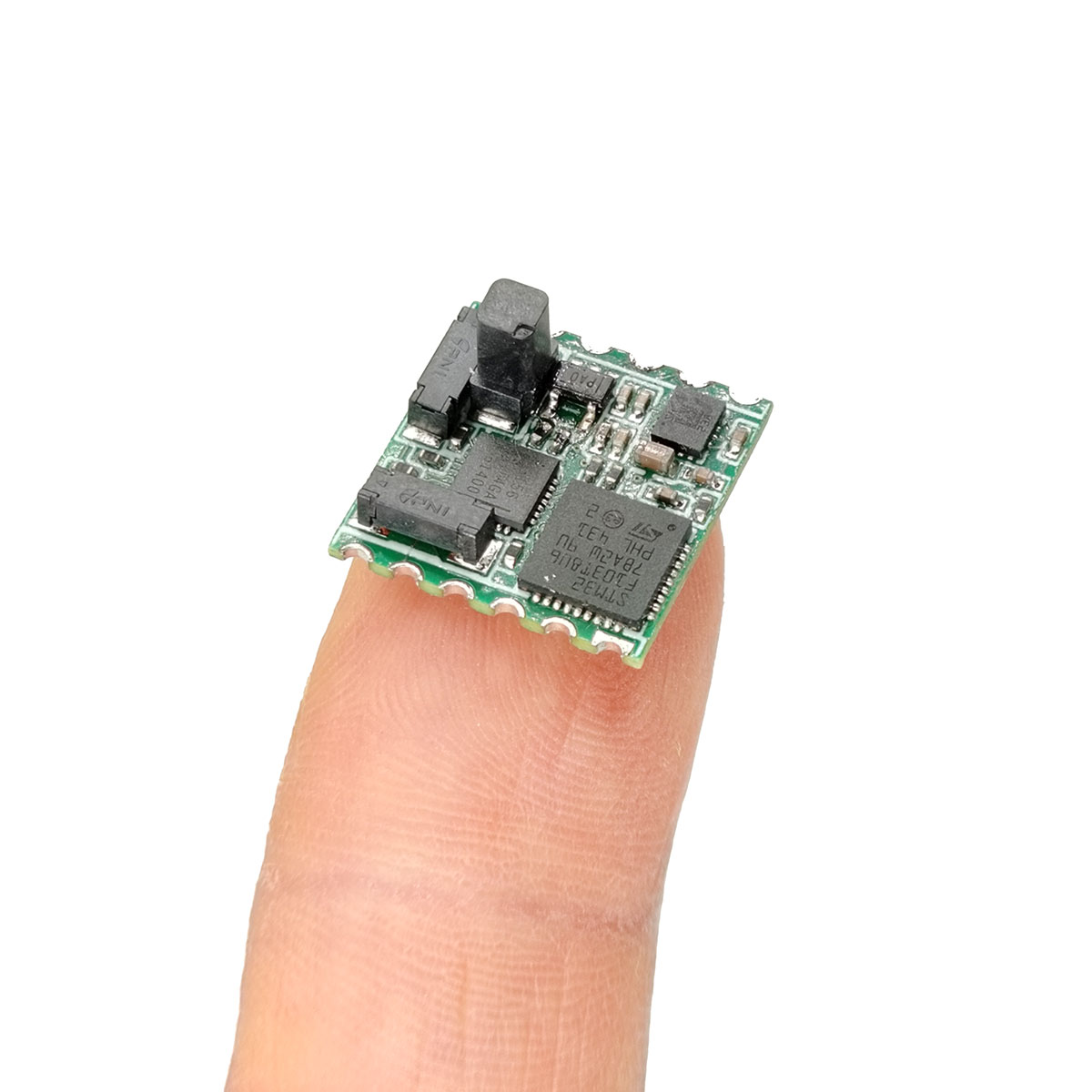

★ Dimensioni compatte: tavola nuda: 20 mm × 10 mm × 11 mm
★Calibrazione magnetica morbida/dura facile da usare: dispone di funzionalità di calibrazione magnetica morbida/dura

Applicazioni del prodotto

● Navigazione marittima e rilevamento
● Navigazione GPS integrata
● Imager a infrarossi
●Telemetri laser
●Strumenti per indagini oceanografiche
●Veicoli aerei senza equipaggio
●Telescopi portatili

Parametri di prestazione

Parametro				Specifica
Angolo di rotta	Intervallo di misurazione			0°~359,9°
	Precisione	Calibrazione planare（\|Pitch\|≤10°）		<0,3°(RMS)
		Calibrazione 3D（\|Rotolo\|≤40°）		<0,5°(RMS)
	Risoluzione			0,01°
	Ripetibilità			0,1°(RMS)
Angolo di inclinazione	Intervallo di misurazione	Pece		-90°~90°
		Rotolo		-180°~180°
	Precisione	Pece	\|Passo\|≤80°	<0,3°(RMS)
		Rotolo	\|Rotolo\|≤80°	<0,3°(RMS)
	Risoluzione			0,01°
	Ripetibilità			0,1°(RMS)
Frequenza di aggiornamento dei dati	≤10Hz

Prestazioni elettriche e dimensioni meccaniche

Parametro	Specifica
Tensione di alimentazione	CC 5 V ~ 9 V （Tipico: 5 V）
Corrente operativa	26 mA
Interfaccia di comunicazione	TTL
Velocità di trasmissione	300~115200（Predefinito: 115200）
Temperatura operativa	-20℃~60℃
Temperatura di conservazione	-55℃~80℃
Dimensioni	22 mm×10 mm×11 mm
Peso	1,1 g
Connettore	Cavi

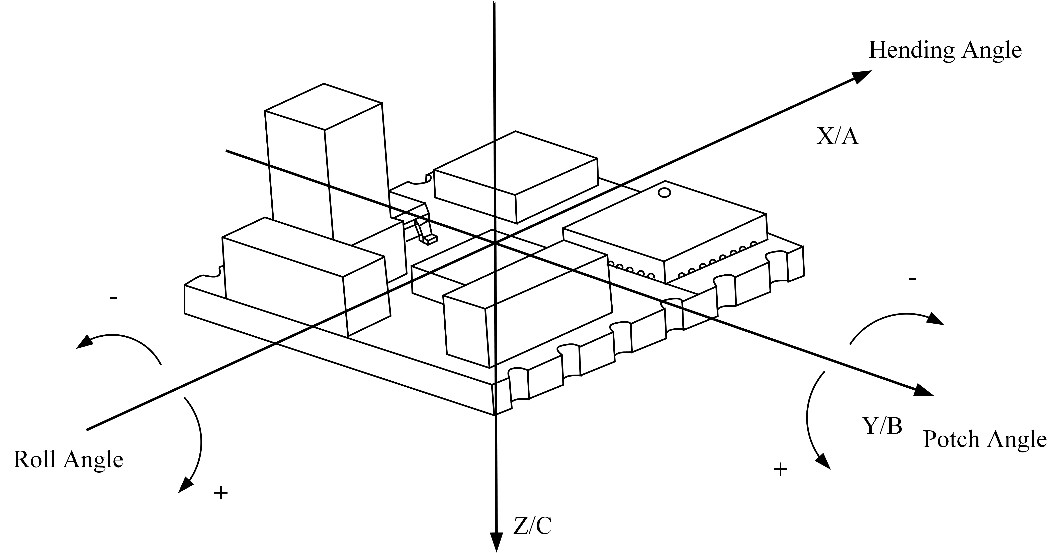

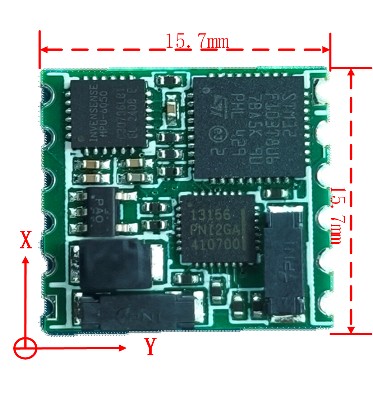

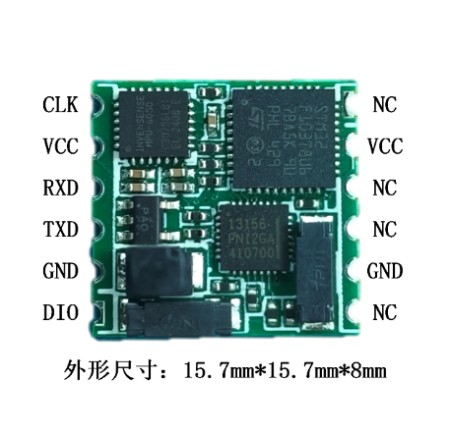

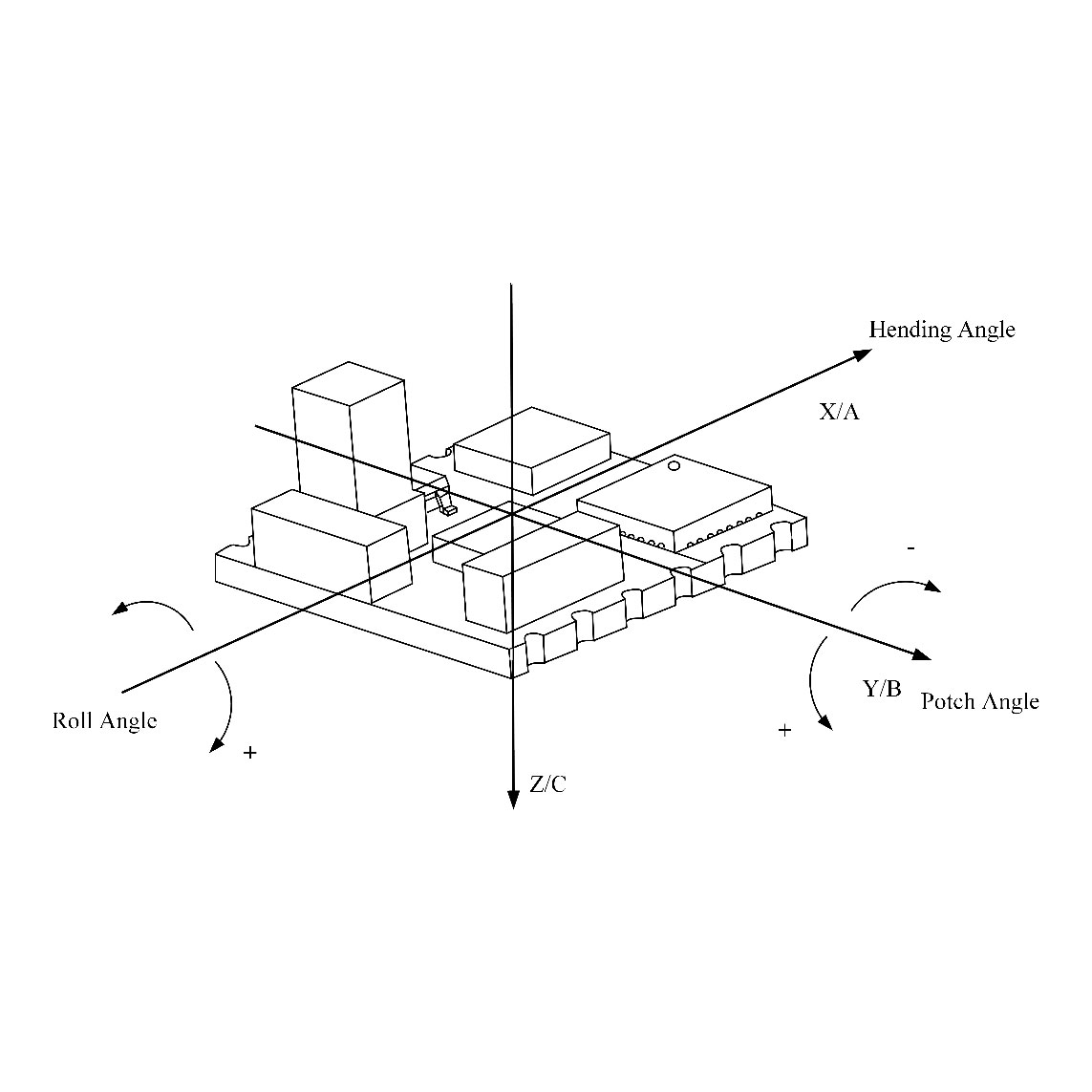

Dimensioni del contorno e definizioni dell'interfaccia

Requisiti ambientali e raccomandazioni per l'installazione della bussola

a) Prima di utilizzare la bussola, si consiglia di eseguire la calibrazione del campo magnetico per migliorare la precisione della misurazione della direzione. Se l'ambiente magnetico cambia o la precisione della misurazione diventa insoddisfacente, ricalibrare immediatamente la bussola. b) Per una precisione di rotta ottimale, installare la bussola su una piattaforma il più lontano possibile dalle interferenze magnetiche. Sebbene STA-HD-805 possa calibrarsi per le interferenze magnetiche morbide e forti presenti sulla piattaforma, un'interferenza maggiore si tradurrà in una minore precisione della rotta post-calibrazione.

c) Evitare di installare la bussola su piattaforme o in ambienti con interferenze magnetiche alternate. La bussola può correggere efficacemente solo l'interferenza magnetica statica morbida e dura, non l'interferenza magnetica alternata. Scegliere pertanto un luogo di installazione il più lontano possibile da fonti di campi magnetici alternati, come motori, linee elettriche CA, trasformatori e vari interruttori elettromagnetici.

d) La bussola non può eseguire misurazioni precise su piattaforme soggette a vibrazioni, scosse o movimento non stazionario.
