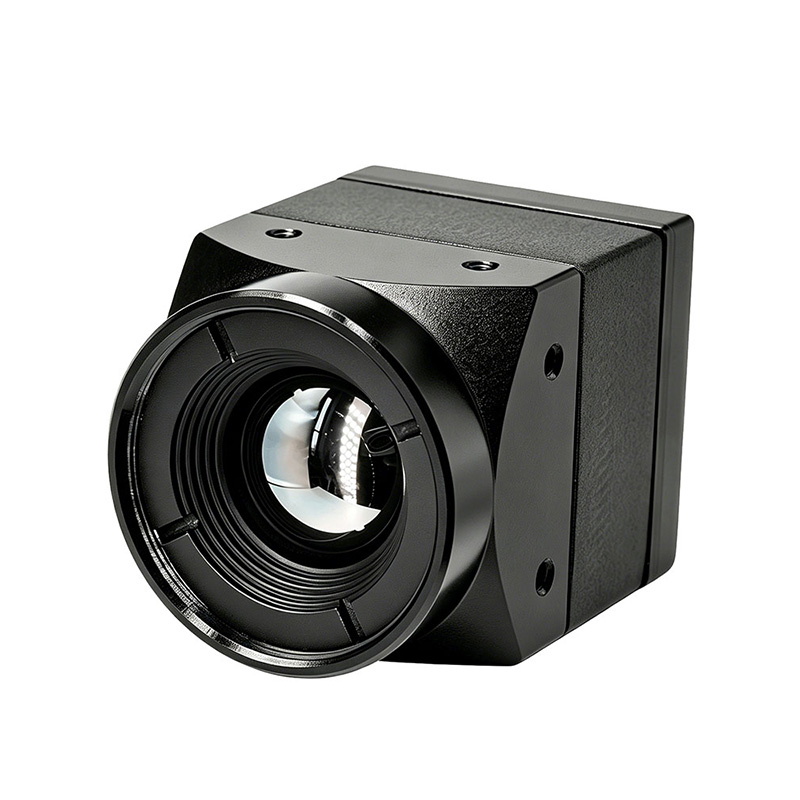

Termocamera con obiettivo 640x512 da 4,1 mm per drone FPV
La serie STA-IR640-M è un modulo di imaging a infrarossi non raffreddato ad alte prestazioni, disponibile con specifiche di obiettivi multipli tra cui 4,1 mm, 6,9 mm, 9,1 mm e 13 mm. Dotato di un rilevatore a infrarossi WLP con frame rate elevato da 12μm e di un chip ISP a infrarossi di seconda generazione sviluppato internamente, offre prestazioni di imaging eccezionali con un'efficienza economica complessiva ottimale.
Invia richiesta
Descrizione del prodotto
Caratterizzato da dimensioni compatte, leggerezza e basso consumo energetico, il modulo soddisfa pienamente i requisiti applicativi leggeri SWaP (dimensioni, peso, potenza).
Adottato con algoritmi di imaging intelligenti avanzati in tutta la serie, garantisce un output di immagini fluido e privo di jitter, presentando immagini a infrarossi stabili con dettagli fini e strati distinti. Nel frattempo, è integrato con più interfacce digitali standard, offrendo una forte compatibilità per connettersi in modo flessibile con varie piattaforme hardware di elaborazione intelligente.
Adottato con algoritmi di imaging intelligenti avanzati in tutta la serie, garantisce un output di immagini fluido e privo di jitter, presentando immagini a infrarossi stabili con dettagli fini e strati distinti. Nel frattempo, è integrato con più interfacce digitali standard, offrendo una forte compatibilità per connettersi in modo flessibile con varie piattaforme hardware di elaborazione intelligente.
Caratteristiche del prodotto
⚫ Frequenza fotogrammi elevata
⚫ Algoritmo standard senza otturatore
⚫ Visualizzazione delle immagini di alta qualità
⚫ Prestazioni in termini di costi più elevati
⚫ Algoritmo standard senza otturatore
⚫ Visualizzazione delle immagini di alta qualità
⚫ Prestazioni in termini di costi più elevati
Scenari applicativi
Ricerca UAV: capsula fotoelettrica.
⚫ Terminale portatile: palmare da esterno, visione notturna del casco.
⚫ Sicurezza/ispezione antincendio: monitoraggio industriale, scansione perimetrale, robot di ispezione, antincendio avvertimento, elmetti antincendio.
⚫ Integrazione intelligente: guida assistita, elettrodomestici intelligenti.
⚫ Terminale portatile: palmare da esterno, visione notturna del casco.
⚫ Sicurezza/ispezione antincendio: monitoraggio industriale, scansione perimetrale, robot di ispezione, antincendio avvertimento, elmetti antincendio.
⚫ Integrazione intelligente: guida assistita, elettrodomestici intelligenti.
Parametri dell'obiettivo
| Formato matrice | E.F.L./F# | Tipo di messa a fuoco | Campo visivo (O×V) | IFOV |
| 640×512 | 4.1mmF1 .2 | Atermalizzato | 100°×82° | 2,93 mrad |
| 6,9 mm F1 ,0 | 62,9°×50,4° | 1,74 mrad | ||
| 9.1mmF1 .0 | 48,1°×38,4° | 1,32 mrad | ||
| 13mmF1.2 | 33,5°×26,9° | 0,92 mrad | ||
| 25 mm F1,2 | 17,5°×14° | 0,48 mrad | ||
| 45 mm F1 .2 | 9,7°×7,8° | 0,27 mrad |
Nota: sia la struttura di installazione dell'obiettivo che quella della telecamera possono essere personalizzate
Specifiche del prodotto
| Indice di prestazione | STA-IR640-M | |
| Tipo di rilevatore | IRFPA non raffreddato VOx | |
| Risoluzione | 640×512 | |
| Passo pixel | 12μm | |
| Frequenza fotogrammi | 50Hz | |
| Gamma spettrale | 8～ 14μm | |
| NET | ≤40mK@25℃, Fa# 1.0 | |
| Regolazione dell'immagine | ||
| Regolazione luminosità e contrasto | Manuale/Automatico | |
| Polarità | Nero-caldo/bianco-caldo | |
| Tavolozze di colori | Supporto (1) | |
| Elaborazione delle immagini | Algoritmo di controllo della temperatura (senza TEC) | |
| DNR | ||
| DDE | ||
| Equalizzazione dell'istogramma | ||
| Specchio dell'immagine | Sinistra-destra/Su-Giù/Diagonale | |
| Sincronizzazione esterna | 10 ~ 50 Hz, trigger sul fronte di salita | Nessuno |
| Alimentazione(2) | ||
| Gamma di alimentatori | 5～ 12 VCC | |
| Consumo energetico tipico a 25 ℃ | ≤0,50 W | ≤0,40 W |
| Interfacce(2) | ||
| Video | USB | |
| CVBS | ||
| MIPI a 2 corsie | ||
| Interfacce di comunicazione seriale | UART | |
| Proprietà fisiche (senza lente e componente di espansione) | ||
| Peso | 8 g | |
| Misurare | 21 mm×21 mm | |
| Adattamento ambientale | ||
| Intervallo di temperatura operativa | -40℃ ~ + 80℃(-20℃ ~ + 60℃per funzione radiometrica) | |
| Intervallo di temperatura di conservazione | -45℃~+85℃ | |
| Umidità | 5～ 95%, senza condensa | |
| Vibrazione(3) | 6,06 g, vibrazione casuale, tutta assiale | |
| Scossa(3) | 8 0 , 4 ms, onda a dente di sega del bordo d'uscita, 3 assi 6 direzioni | |
Nota:
(1) Le specifiche di alimentazione e interfaccia si applicano solo alla configurazione standard di fabbrica e non sono applicabili ai componenti estesi. Per le funzioni dettagliate dei componenti estesi, fare riferimento al Manuale utente dei componenti estesi.
(2)I componenti estesi personalizzati sono disponibili su richiesta. Se necessario, potete contattarci per una personalizzazione personalizzata.
(1) Le specifiche di alimentazione e interfaccia si applicano solo alla configurazione standard di fabbrica e non sono applicabili ai componenti estesi. Per le funzioni dettagliate dei componenti estesi, fare riferimento al Manuale utente dei componenti estesi.
(2)I componenti estesi personalizzati sono disponibili su richiesta. Se necessario, potete contattarci per una personalizzazione personalizzata.

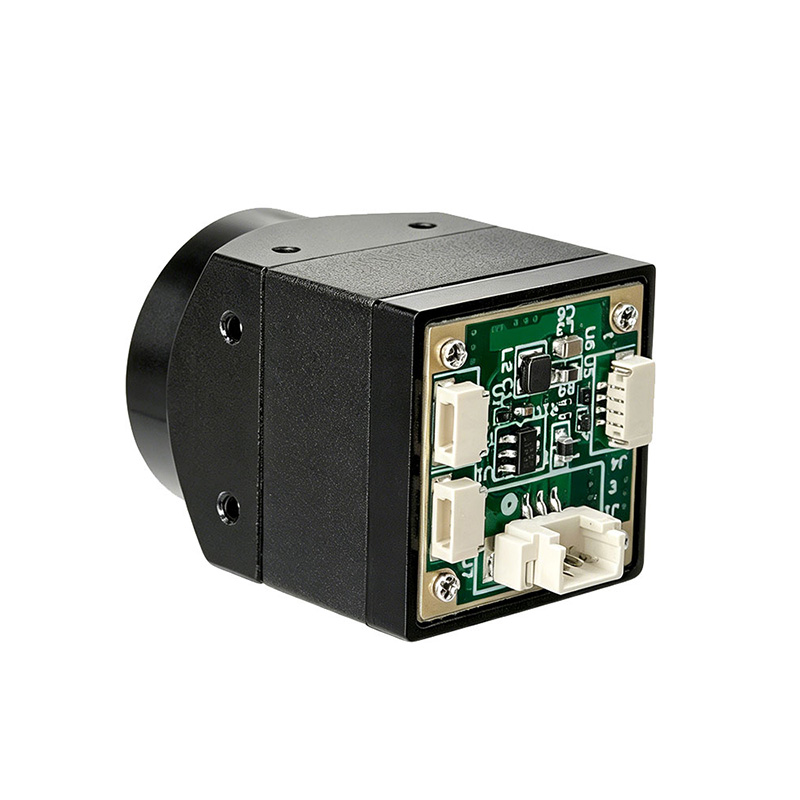

Definizione del perno:
J1: interfaccia CVBS a 3 pin
J1: interfaccia CVBS a 3 pin
| 1 | CVBS | Produzione | Segnale video CVBS |
| 2 | GND | ENERGIA | A terra |
| 3 | +5-12V | Energia |
J4: interfaccia USB a 4 pin
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
Formato di uscita video USB (3 formati opzionali):
1. UVC
2. Standard di compressione video H.264, H.264H
3. Standard di compressione video MJPEG, con bit rate regolabile da 40 a 16384 kbps; il bit rate può essere regolato e personalizzato
2. Standard di compressione video H.264, H.264H
3. Standard di compressione video MJPEG, con bit rate regolabile da 40 a 16384 kbps; il bit rate può essere regolato e personalizzato
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
N. tipo connettore a 26 pin: DF56C-26S-0,3 V(51)
| Spillo | Definizione | Funzione | Nota |
| 1 、2 、3 、4 、 18 、 19 、20 、21 、 22 、23 、24 、25 、26 | NC |
|
|
| 5,7,9,11,13 | VDD | ingresso di potenza | 5--12V |
| 16 | RXD | uart rxd | 3,3v |
| 14 | TXD | uart txd | 3,3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Dimensioni strutturali del modulo
Nota: le dimensioni del modulo e la struttura di installazione possono essere personalizzate in base alle esigenze.
