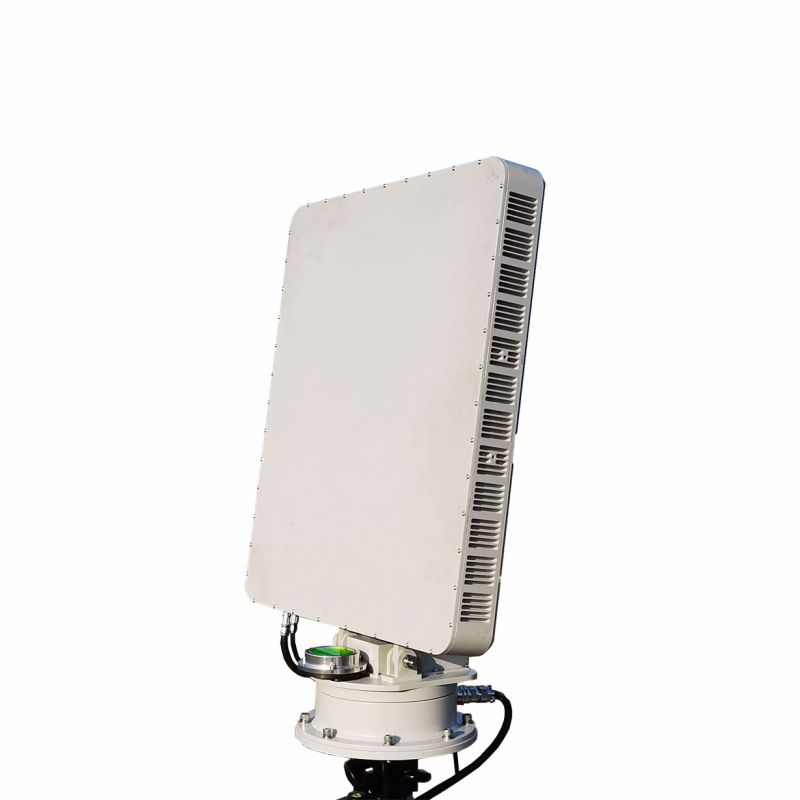

Radar di sorveglianza UAV a bassa quota della serie T10 (AESA)
La serie T10 a bassa altitudine di sorveglianza UAV (AESA) è utilizzato principalmente nella sorveglianza a bassa quota e a terra, il radar adotta la tecnologia di formazione del fascio digitale, potenza irradiata omni-direzionale bassa equivalente e alta velocità di ricerca di ricerca. Il radar adotta la tecnologia di soppressione del disordine adattivo e una densa tecnologia di tracciamento pre-rilevamento target, con un tasso di falsi allarmi estremamente basso e può tracciare e navigare automaticamente più di 150 lotti di target e produrre informazioni sulla posizione ad alta precisione.
Modello:AESA
Invia richiesta
Descrizione del prodotto
Serie T10 Serie a bassa quota UAV Surveillance Radar (AESA) Funzione principale
1. Tre sistema di coordinate, copertura azimutale 360 °, copertura del passo> 30 °;
2. Con la funzione di indicare le informazioni sulle coordinate e sulla velocità del bersaglio attivo all'interno della scansione radar
3. Con la funzione di indicare automaticamente la traiettoria del movimento target;
4. Con la funzione della filtrazione del disordine, il disordine del terreno, il disordine dell'acqua e il disordine meteorologico non stabiliscono alcuna traccia efficace.
2. Con la funzione di indicare le informazioni sulle coordinate e sulla velocità del bersaglio attivo all'interno della scansione radar
3. Con la funzione di indicare automaticamente la traiettoria del movimento target;
4. Con la funzione della filtrazione del disordine, il disordine del terreno, il disordine dell'acqua e il disordine meteorologico non stabiliscono alcuna traccia efficace.
Parametro del prodotto
| Articolo | Indice | |||
| Modello | STA- T10A | STA-T10B | STA-T10C | STA-T10D |
| Tipo radar | Radar di array a fasi | |||
| Frequenza operativa | X-banda | |||
| Frequenza operativa | 10.4 ~ 10.6gh z | |||
| Numero di salto di frequenza | 4 | |||
| Gamma di copertura del tono (angolo del campo pitch) | -5 ~ 30 ° | |||
| Gamma di copertura azimut (angolo di campo orizzontale) | 360 ° | |||
| Accuratezza della misurazione dell'angolo: orientamento | 0,4 ° (RMS), Pitch: 0,4 ° (RMS) | |||
| Altezza di rilevamento | 800 m | |||
| Distanza di rilevamento (Phantom 4) | ≥5 km | ≥6 km | ≥7 km | ≥8 km |
| Distanza di rilevamento (personale) | ≥8 km | |||
| Distanza di rilevamento (veicolo) | ≥10 km | |||
| Area cieca | 25m | |||
| Velocità dell'antenna | 2s / rpm (180 ° / s) | |||
| Monitoraggio contemporaneamente il numero di obiettivi | ≥ 150 obiettivi | |||
| precisione a distanza | 5 m (RMS) | |||
| Intervallo di velocità radiale di rilevamento | 1 ~ 100m / s | |||
| Adattabilità ambientale | -40 ~ + 55 ℃ | |||
| Umidità funzionante | > 60% | |||
| Interfaccia di comunicazione | Gigabit Ethernet | |||
| Livello di protezione | IP65 | |||
| Consumo energetico | 200 W. | |||
| Dimensione host (escluso il servo) | 580 * 500 * 75mm | |||
| Peso | 20 kg | |||
| Resistenza al vento | Funziona normalmente con il tempo sotto la forza 6 vento | |||
