Il modulo telemetro laser STA-D30X da 3 km è sviluppato utilizzando un laser in vetro all'erbio da 1535 nm ed è progettato per la sicurezza degli occhi di Classe 1/1M. Il prodotto è dotato di raggio a impulso singolo, in grado di misurare distanze fino a 3000 m per i veicoli e 5 km per gli edifici. Viene fornito con interfacce UART (TTL_3.3V)/RS422 e fornisce software di test e protocolli di comunicazione per il computer host, facilitando lo sviluppo dell'utente. compatto, leggero e stabile, che lo rende ideale per l'integrazione con termografia, dispositivi di visione notturna, unità di brandeggio montate su veicoli e pod aerotrasportati.
Il modulo di sicurezza per gli occhi da 3 km è composto principalmente da modulo laser, antenna ricevente, componente di rilevamento, scheda elettronica, struttura principale, ecc.
Parametro di prestazione
| Nome del progetto | Parametro tecnico | Osservazioni |
| Modello del prodotto | STA-D30X | |
| Sicurezza degli occhi | Classe 1 (IEC 60825-1) | |
| Lunghezza d'onda del laser | 1535±5 nm | |
| Gamma di mira | Φ13 mm | |
| Apertura di ricezione | Φ16,5 mm | |
| Campo di misura | 15-5000m | |
| Campo di misura massimo | ≥7000m | Obiettivi tipici; Riflettività ≥80% |
| ≥5000 m | Edificio;Riflessione ≥60% | |
| ≥3000m | Obiettivo della NATO | |
| ≥2000m | essere umano | |
| ≥1000 m | UVA | |
| Campo di misura minimo | 15m | |
| Precisione di portata | ±1m (RMS) | |
| Frequenza della gamma | 1-10Hz | |
| Risoluzione della portata | 20m | |
| Tasso di precisione | ≥98% | |
| Tasso di falsi allarmi | ≤ 1% | |
| Rilevamento multi-bersaglio | 3 (numero massimo) | |
| Indicatori elettrici | ||
| Tipo di interfaccia | UART(TTL_3.3V) | |
| Velocità di trasmissione | 115200bps (impostazione predefinita) / 57600bps / 9600bps | |
| Tensione di servizio | CC 4,5 ~ 16 V | |
| Dissipazione di potenza | attendere il momento opportuno | ≤0,6 W |
| lavoro | ≤1,5 W@1 Hz | |
| valore di picco | ≤7W@12V | |
| Caratteristiche fisiche | ||
| Peso | 32±1 g | |
| Misurare | 48×30,5×21mm | |
| Ciglia | 1200 g, 1 ms | |
| Vibrare | 5~50~5Hz, 1 ottava/min,2,5g | |
| Stabilità dell'asse laser | ≤0,05 mrad | |
| L'asse ottico è parallelo all'errore di riferimento dell'installazione | ≤0,3 mrad | |
| Idoneità ambientale | ||
| Temperatura di lavoro | -40~+70°C | |
| Temperatura di conservazione | -55~+75°C | |
| Ictus di temperatura | +70℃, -50℃ | |
| Affidabilità | MTBF ≥ 1500 ore | |
| Funzione principale | A) Funzione di portata del bersaglio iniziale e finale; b) Funzione di portata multi-bersaglio; c) Distanza dalla funzione di commutazione; D) Funzione di controllo della potenza esterna; E) Funzione di conteggio cumulativo del laser | |
nota esplicativa:
1)Dimensioni dell'obiettivo NATO2,3 m×2,3 m, dimensione bersaglio umano 0,5 m×1,7 m, dimensione bersaglio UAV 0.3m×0,3 m, riflettività 30%; visibilità ≥25km, riflettività tipica del target ≥80%.
interfaccia cliente
Interfaccia elettrica
I requisiti dell'interfaccia elettrica sono i seguenti:
A) Tensione di alimentazione: 4,5 V~16 V;
b) Consumo energetico in standby: inferiore o uguale a 0,6 W;
c) Consumo energetico medio: inferiore o uguale a 1,5 W@1 Hz;
d) Consumo energetico di picco: inferiore o uguale a 7 W a 12 V;
e) Definizione dell'interfaccia: Modello del connettore: Connettore del fiume Yangtze: A1257WR-S-6P, la definizione dei pin dell'alimentazione e della porta di comunicazione all'estremità del misuratore di distanza è mostrata nella Tabella 1.
Definizione dei pin della porta di alimentazione e di comunicazione per il telemetro
| spillo | grado | osservazioni |
| 1 | VIN+ | Alimentazione, 4,5~16V |
| 2 | VIN+ | Alimentazione, terra |
| 3 | ACCENSIONE_ON | Interruttore di alimentazione del modulo, livello TTL_3,3 V; modulo acceso (> 2,7 V), modulo spento (<0,3 V) |
| 4 | UART_TX | Trasmettitore porta seriale, livello TTL_3.3V |
| 5 | UART_RX | Ricevitore porta seriale, livello TTL_3.3V |
| 6 | TERRA | Terra della porta seriale |

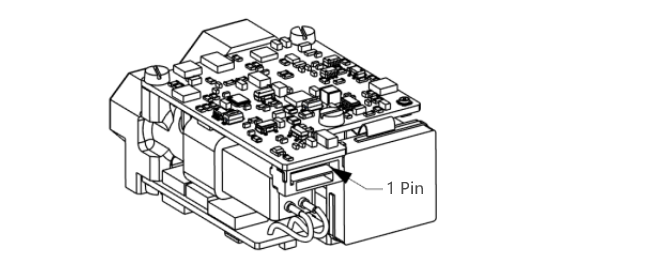

Diagramma schematico del pin 1
interfaccia meccanica

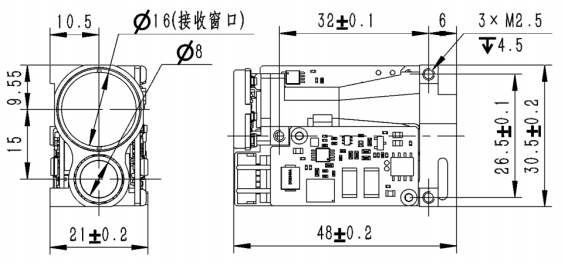

Le dimensioni esterne del modulo di rilevamento e dell'interfaccia di installazione utente sono mostrate nella figura seguente.

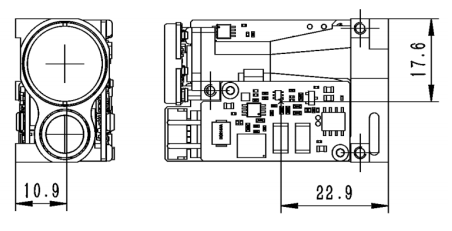

Il centro di massa è mostrato sotto
Suggerimenti per l'utilizzo di finestre luminose
Selezione dei materiali
Materiale della finestra leggero
Come materiale della finestra luminosa è stato selezionato il vetro ottico H-K9L. H-K9L è il vetro ottico incolore più comune, adatto per la gamma laser di 300 nm ~ 2100 nm. Ha prestazioni ad alto costo e proprietà fisiche superiori.
Requisiti del trattamento
La tolleranza dell'angolo del cuneo della finestra luminosa dovrebbe essere la più piccola possibile. Raccomandiamo che la tolleranza dell'angolo del cuneo sia inferiore o uguale a 3′ (grado di tolleranza inferiore o uguale a 7);
La superficie ottica della finestra luminosa dovrebbe essere il più liscia possibile e si consiglia una deviazione media aritmetica del contorno (Ra) di 0,012.
Usa i consigli
Suggerimenti per rivestimenti leggeri per finestre
Si consiglia di rivestire la finestra ottica del telemetro laser da 1535 nm con una pellicola antiriflesso da 1525 nm a 1545 nm con una trasmittanza ≥ 99%. A seconda dell'ambiente di utilizzo specifico del prodotto, è possibile selezionare altre pellicole protettive come pellicola idrofobica o pellicola dura sulla superficie esterna della finestra ottica. Gli altri indicatori si riferiscono a GJB2485-95 con una trasmittanza ≥97%.
Suggerimenti per la forma e l'uso della finestra luminosa

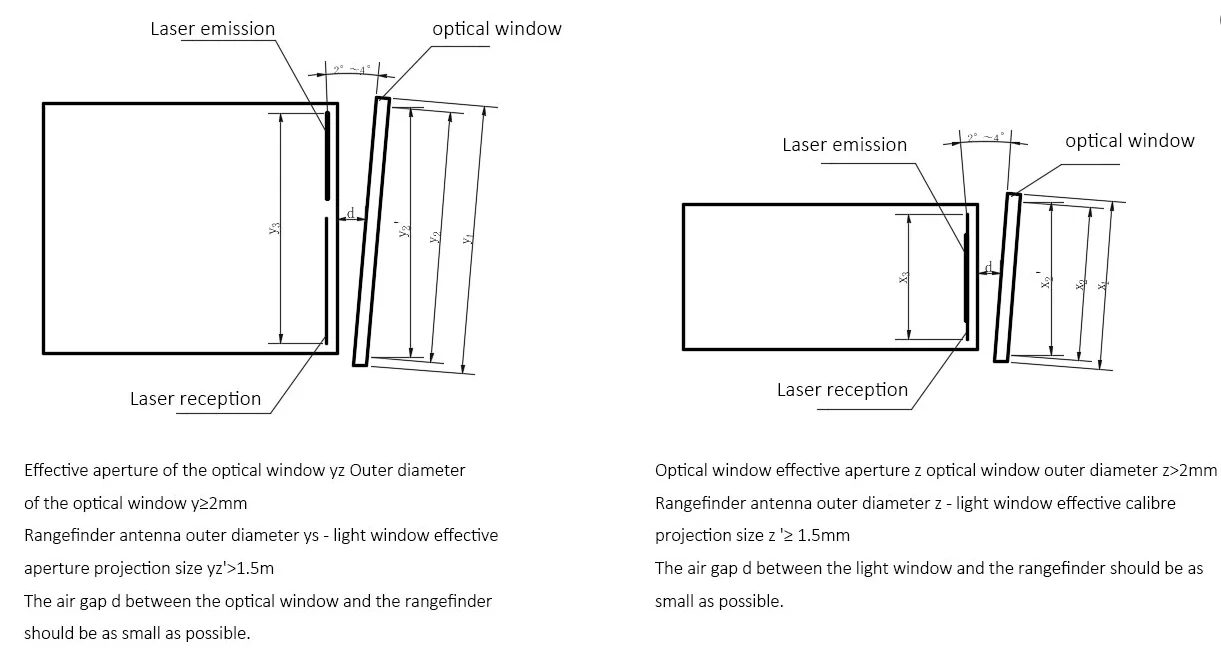

L'apertura effettiva della finestra ottica varia a seconda del prodotto. Le sue dimensioni esterne dovrebbero garantire che il diametro esterno dell'apertura effettiva della finestra ottica sia ≥ 2 mm e il diametro esterno della dimensione di proiezione dell'antenna del misuratore di distanza dell'apertura effettiva della finestra ottica ≥ 1,5 mm. Il diagramma schematico è mostrato nella figura seguente. A causa dell'assorbimento del laser da parte della finestra ottica, si consiglia di controllare lo spessore della finestra ottica stessa entro 2-4 mm in base alle sue dimensioni esterne.
Poiché la finestra luminosa ha un'elevata trasmittanza, si consiglia di controllare la deviazione dell'asse tra l'asse ottico di emissione e l'asse normale della finestra luminosa entro 2°~4°. Il diagramma schematico della posizione della finestra luminosa e dei due barili è mostrato nella figura seguente. Allo stesso tempo, l'intervallo d'aria tra la finestra luminosa e il telemetro dovrebbe essere il più piccolo possibile.
