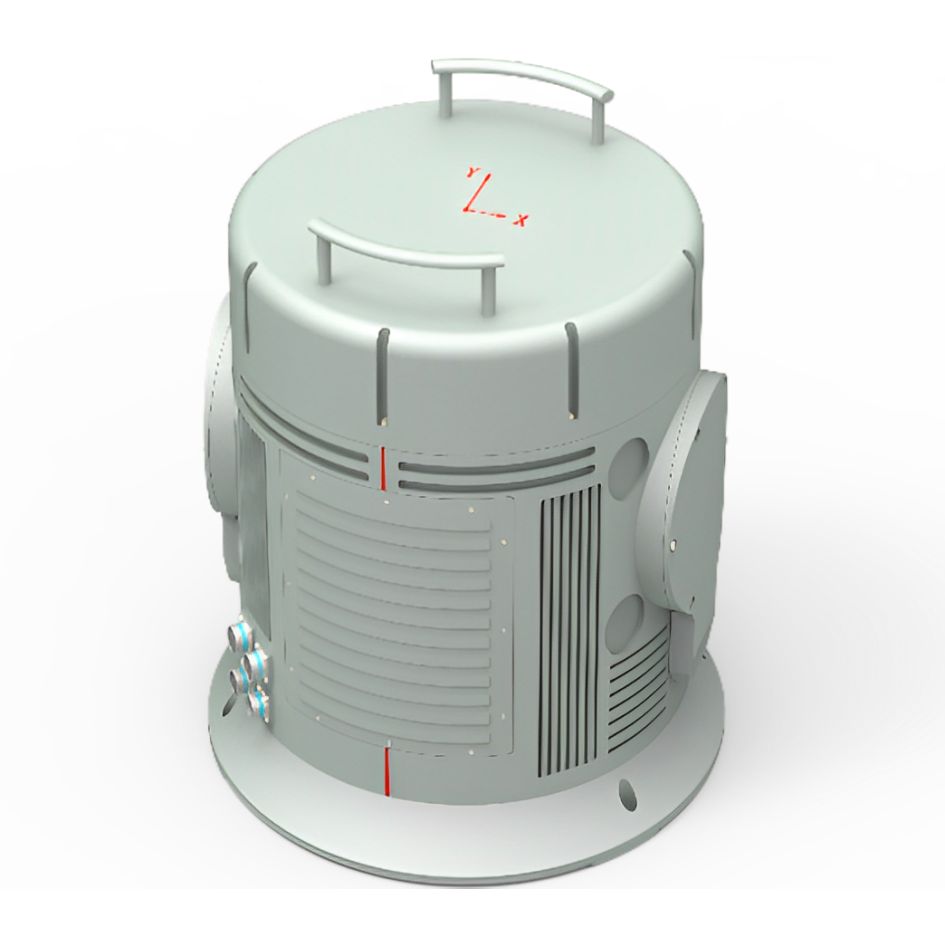

Gyroscopio laser ad anello indicizzazione a due assi Sistema di navigazione inerziale
Il sistema di navigazione inerziale di Jio-D90C Laser Gyroscopio a due assi è un sistema di navigazione inerziale basato sul giroscopio laser ad anello e l'accelerometro flessibile al quarzo. Può essere combinato con altimetro, GNSS, metro per la velocità e altre attrezzature ausiliarie, possono fornire vettore aereo, vettore di terra e altre informazioni di navigazione, come velocità, posizione e atteggiamento.
Modello:JIO-D90C
Invia richiesta
Descrizione del prodotto
La serie D90C di sistemi di navigazione inerziale può essere ampiamente utilizzata nei carri armati, in tutti i tipi di veicoli blindati, artiglieria autoproprizzata, razzi, tutti i tipi di veicoli aerei senza pilota, aerei, navi, automobili, ferrovie ad alta velocità, veicoli senza equipaggio, veicoli senza equipaggio, veicoli senza pilota mobili per la comunicazione satellitare. Controllo del volo, stabilizzazione dell'atteggiamento, piattaforma di stabilizzazione dell'arma, posizionamento e posizionamento, ecc.
Caratteristiche tecniche
Meccanismo di indicizzazione a due assi per la mitigazione degli errori
Gyro laser ad anello ad alta precisione e accelerometro al quarzo
Autoallineamento statico o mobile opzionale
Parametri di errore Calibrazione e compensazione nell'intervallo di temperatura completo
Interfacce di input diverse opzionali per GNSS/contachilometri/DVL
Modalità di navigazione configurabile
Ottima idoneità ambientale
Standard militari
Gyro laser ad anello ad alta precisione e accelerometro al quarzo
Autoallineamento statico o mobile opzionale
Parametri di errore Calibrazione e compensazione nell'intervallo di temperatura completo
Interfacce di input diverse opzionali per GNSS/contachilometri/DVL
Modalità di navigazione configurabile
Ottima idoneità ambientale
Standard militari
Scenari di applicazione tipici
Navigazione per veicoli sotto mare
Posizionamento e ribaltamento a nord per il veicolo terrestre
Stabilizzazione e controllo per il trasporto in movimento
Misurazione dell'atteggiamento per applicazioni esigenti
Posizionamento e ribaltamento a nord per il veicolo terrestre
Stabilizzazione e controllo per il trasporto in movimento
Misurazione dell'atteggiamento per applicazioni esigenti
Funzioni principali del sistema
Ha la funzione dell'uscita di informazioni come posizione portante, intestazione, angolo di atteggiamento, velocità angolare e velocità in tempo reale;
Ha modalità di lavoro come la navigazione inerziale pura e INS/GNS (incluso Beidou) la navigazione integrata;
Possedere la funzione di ricezione di informazioni di navigazione satellitare fornite dall'apparecchiatura standard di frequenza del sistema di tempo esterno;
Ha la funzione dell'autoallineamento a terra e supporta la funzione dell'allineamento dell'aria;
Ha funzioni come autotest di accensione, autotest periodico, rapporto di stato, compensazione degli errori di installazione e memoria non volatile.
Ha modalità di lavoro come la navigazione inerziale pura e INS/GNS (incluso Beidou) la navigazione integrata;
Possedere la funzione di ricezione di informazioni di navigazione satellitare fornite dall'apparecchiatura standard di frequenza del sistema di tempo esterno;
Ha la funzione dell'autoallineamento a terra e supporta la funzione dell'allineamento dell'aria;
Ha funzioni come autotest di accensione, autotest periodico, rapporto di stato, compensazione degli errori di installazione e memoria non volatile.
Composizione e dimensioni del sistema
L'intero sistema è composto da due parti: lo strumento principale di navigazione inerziale e la staffa dello strumento principale di navigazione inerziale.
Tra questi, le dimensioni esterne dello strumento principale sono le seguenti:
Tra questi, le dimensioni esterne dello strumento principale sono le seguenti:
Principali indicatori tecnici del sistema di navigazione inerziale del giroscopio laser ad anello
| Precisione del sistema Precisione del sistema |
Navigazione inerziale pura/navigazione inerziale pura | 2,0 nmile/5d, picco | |
| Navigazione/navigazione integrata con GNSS | ≤5m, 1s _ | ||
| Angolo di intestazione /Intestazione | 0,01 °, RMS | ||
| Atteggiamento orizzontale (roll and pitch) Atteggiamento orizzontale (Roll & Pitch) |
0,005 °, RMS | ||
| Pura velocità inerziale | 1,0 m/s, RMS | ||
| Velocità di navigazione integrata GNSS | 0. 1 m/s, RMS | ||
| Indicatori di Dispositivi inerziali Gyro e Accelerometro Parametri |
giroscopio laser _ Giroscopio |
Intervallo/intervallo | ± 6 00 tu/s |
| Stabilità di pregiudizio | ≤0,002 gradi/h, 1σ | ||
| Ripetibilità di pregiudizio | ≤0,002 gradi/h, 1σ | ||
| Fattore di scala Non linearità | 1 ppm | ||
| Accelerometro Accelerometro |
Intervallo/intervallo | ± 15g _ | |
| Stabilità di pregiudizio | ≤10 µg, 1c | ||
| Ripetibilità a pregiudizio zero Ripetibilità di pregiudizio |
≤10 µg, 1c | ||
| Fattore di scala Non linearità | 15 ppm | ||
| Allinea il tempo Tempo di allineamento |
Inizio a freddo | ≤ 15 min | |
| Ricomincia | ≤ 10 min _ | ||
| Inizio aria/in volo | ≤15min | ||
| Orario di lavoro Tempo di operazione |
Tempo di lavoro/orario di lavoro continuo | più di 10h | |
| Caratteristiche dell'interfaccia interfaccia |
Tensione/tensione di alimentazione | 18 ~ 36vdc | |
| Consumo energetico | ≤ 40w @ 24vdc | ||
| Interfaccia elettrica/elettrica | Rs232 × 2 Rs422 × 3 Può × 2 Ethernet × 1 1pps × 1 |
||
| Tasso di aggiornamento dei dati (configurabile) | 200hz@115.2kbps _ _ _ | ||
| Usa l'ambiente Ambientale |
Temperatura operativa | -40 ° C ~+65 ° C. | |
| Temperatura di accumulo/temperatura di conservazione | -55 ° C ~+85 ° C. | ||
| Usa l'altitudine/altitudine | 20000 m | ||
| Umidità | 95% (+25 ° C) | ||
| Vibrazione/vibrazione | 5G @ 20 ~ 2000Hz | ||
| Shock/shock | 40 g, 11 ms, 1/2 seno | ||
| Proprietà fisiche Fisico |
Dimensioni/ dimensioni (φ*h) | 540 x 536mm _ | |
| Peso/ peso | 55 kg | ||
Nota: la struttura può essere personalizzata in base ai requisiti dell'utente.
