Anello laser giroscopio-jio50

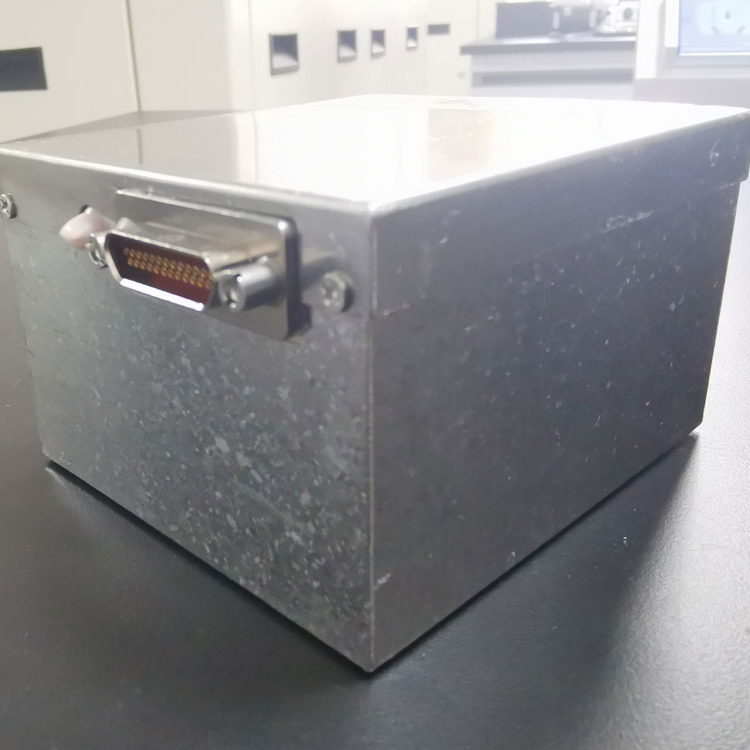

Ring Laser Gyroscope-Jio50 è un giroscopio laser a doppia frequenza digitale a doppia frequenza sviluppata e prodotta da Jioptics Company. Ha i vantaggi di alta precisione, semplice alimentazione, alta integrazione e produzione digitale. Può misurare il movimento angolare del vettore attorno all'asse sensibile e in uscita due onde quadrate ortogonali. È ampiamente utilizzato nell'integrazione del posizionamento/navigazione, del controllo antincendio e del controllo di volo, della sorveglianza e dei sistemi di ricognizione nei campi dei missili e dei loro veicoli di lancio, navi, aerei, droni e veicoli blindati.
Modello:JIO50-RLG
Invia richiesta
Descrizione del prodotto
Ring Laser Gyroscope-Jio50 è disponibile nei modelli A, B e C per soddisfare le tue diverse esigenze.
Funzioni
Misurare l'angolo di rotazione attorno al suo asse sensibile e produrre due onde quadrate ortogonali.
Prestazione
Il giroscopio laser di tipo Jio50 è mostrato nella Tabella 1
Tabella 1 indicatori tecnici principali di giroscopio
Tabella 1 indicatori tecnici principali di giroscopio
| Numero di serie | parametro | unità | Grado A. | Grado B | Grado C. | Osservazione |
| 1 | Zero pregiudizi | °/h | ≤0,5 | / | ||
| 2 | stabilità di pregiudizio | °/h | ≤0,5 % | ≤1 % | ≤3 % | 100s, 1c |
| 3 | Ripetibilità a pregiudizio zero | °/h | ≤0,5 % | ≤1 % | ≤3 % | 1s |
| 4 | Coefficiente di camminata casuale | °/h 1/2 | ≤2 ‰ | ≤5 ‰ | ≤9 ‰ | / |
| 5 | Fattore di scala | "/impulso | 3.370 |
|
||
| 6 | Non linearità del fattore di scala | ppm | ≤5 | / | ||
| 7 | Ripetibilità del fattore di scala | ppm | ≤5 | 1s | ||
| 8 | Sensibilità magnetica | °/(h · gs) | ≤4 ‰ | / | ||
| 9 | Velocità angolare di ingresso massima | °/s | ≥ ± 400 | / | ||
| 1 0 | Ora di inizio | la s | ≤10 |
|
||
Adattabilità ambientale
a) Temperatura di lavoro: -40 ℃ ~ + 65 ℃
b) Temperatura di conservazione: -45 ℃ ~ + 85 ℃
c) vibrazione: 9,6 g in totale;
d) shock: 30 g/11ms (mezzo seno) o 75 g/6ms (mezzo seno);
e) bassa pressione: 5000 m sul livello del mare.
b) Temperatura di conservazione: -45 ℃ ~ + 85 ℃
c) vibrazione: 9,6 g in totale;
d) shock: 30 g/11ms (mezzo seno) o 75 g/6ms (mezzo seno);
e) bassa pressione: 5000 m sul livello del mare.
| Frequenza (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Densità spettrale di potenza (G 2 /Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Alimentazione e interfaccia elettrica
A) Alimentazione
Tipo: ± 5 V, +15V
Requisiti: +5V - corrente 180 mA, stabilità ± 50mv, ondulazione <50mv
-5V - corrente 60 mA, stabilità ± 50mv, ondulazione <50mv
+15V - corrente 240 mA, stabilità ± 100mv, ondulazione <100mv
b) Consumo di energia: <6W
c) Tipo di interfaccia elettrica: J30J-25ZKP
d) Definizione dell'interfaccia: la definizione di pin di interfaccia elettrica è mostrata nella Tabella 2.
Tipo: ± 5 V, +15V
Requisiti: +5V - corrente 180 mA, stabilità ± 50mv, ondulazione <50mv
-5V - corrente 60 mA, stabilità ± 50mv, ondulazione <50mv
+15V - corrente 240 mA, stabilità ± 100mv, ondulazione <100mv
b) Consumo di energia: <6W
c) Tipo di interfaccia elettrica: J30J-25ZKP
d) Definizione dell'interfaccia: la definizione di pin di interfaccia elettrica è mostrata nella Tabella 2.
Tabella della definizione dell'interfaccia elettrica 2
| numero pin | definizione | Osservazione |
| 1 | +15V | Input di potenza |
| 2 | +15vgnd | +15 V Ground di potenza |
| 3 | Nc | null |
| 4 | GND | +5V, -5 V Power Ground |
| 5 | Nc | null |
| 6 | +5V | Input di potenza |
| 7 | -5v | Input di potenza |
| 8 | AGOSTO | Segnale di uscita dell'onda quadra 1 (livello TTL) |
| 9 | INCONTRO | Segnale di uscita d'onda quadrata 2 (livello TTL) |
| 10 | TMP3 | Termometro a resistenza al platino 3 |
| 11 | Tcoma | 3 Terminali comuni di resistenza al platino |
| 12 | Tmp1 | Resistenza al platino 1 |
| 13 | Tmp2 | Resistenza al platino 2 |
| 14 | +15V | Input di potenza |
| 15 | +15vgnd | +15 V Ground di potenza |
| 16 | Nc | null |
| 17 | GND | +5V, -5 V Power Ground |
| 18 | Nc | null |
| 19 | +5V | Input di potenza |
| 20 | -5v | Input di potenza |
| ventuno | AGOSTO | Segnale di uscita dell'onda quadra 1 (livello TTL) |
| ventidue | INCONTRO | Segnale di uscita d'onda quadrata 2 (livello TTL) |
| ventitré | GND | +5V, -5 V Power Ground |
| ventiquattro | Nc | Trottola |
| 25 | Nc | Trottola |
| I modelli di resistori di platino 1, 2 e 3 sono PT1000 | ||
Affidabilità
MTBF: 10000h
Tempo di lavoro continuo: il tempo di lavoro continuo non è inferiore a 24 ore dopo l'accensione.
Tempo di lavoro continuo: il tempo di lavoro continuo non è inferiore a 24 ore dopo l'accensione.

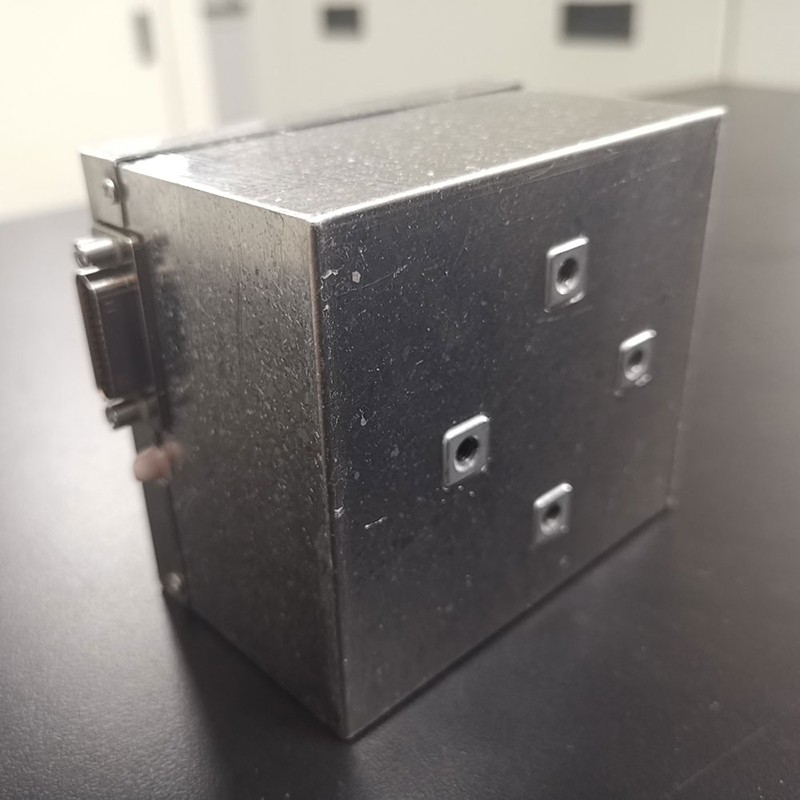

Forma e interfaccia meccanica
a) Peso: ≤620G ± 20g
b) Forma e interfaccia meccanica: come mostrato nella Figura 1.
b) Forma e interfaccia meccanica: come mostrato nella Figura 1.
