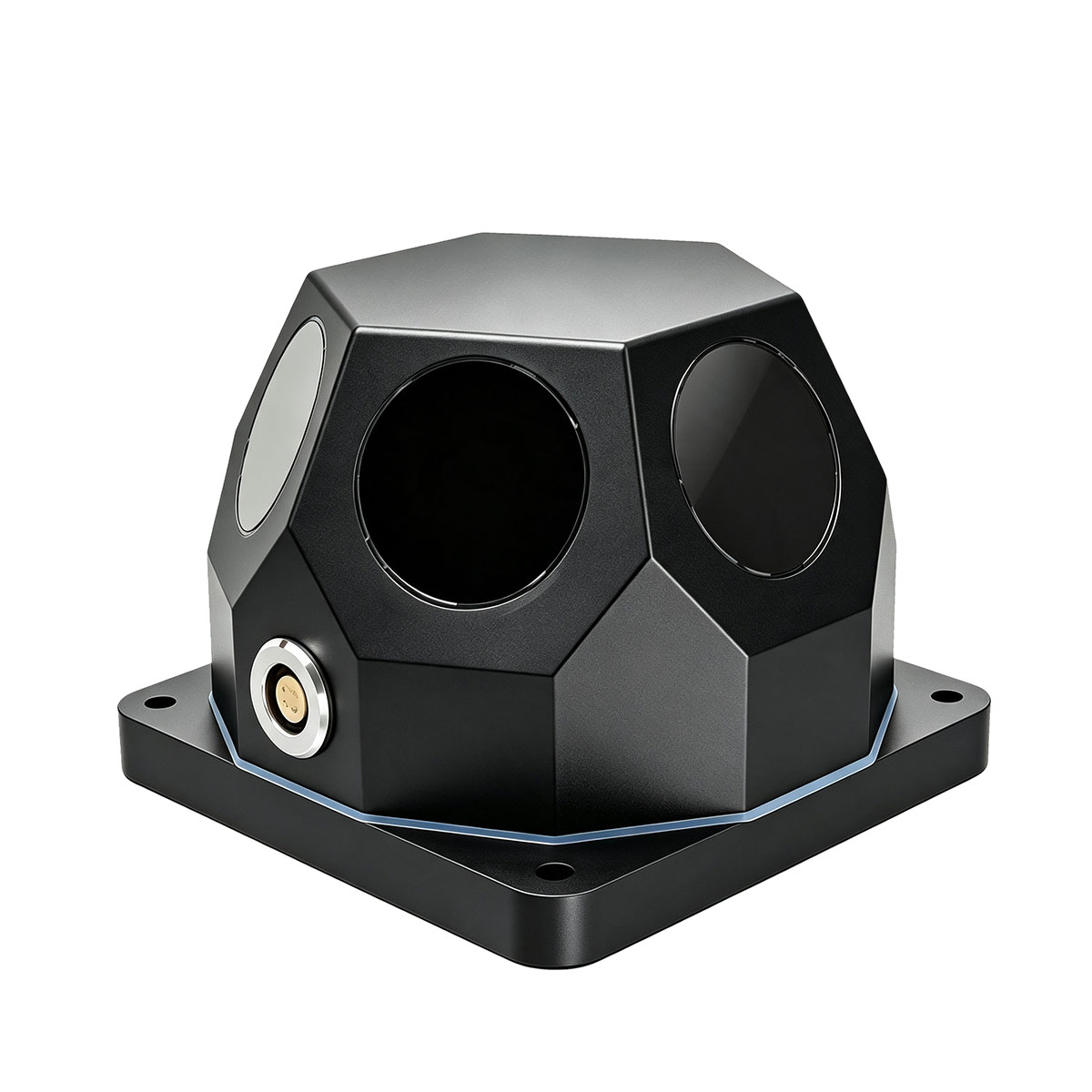

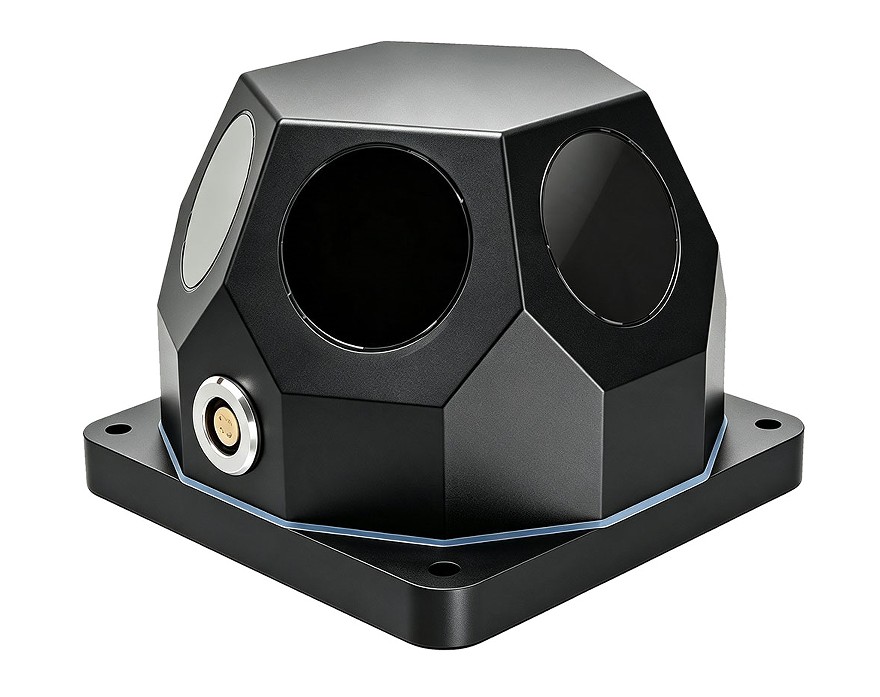

Sistema di allarme laser montato su piattaforma LWS360D
Il sistema di allarme laser STA LWS360D è dotato di sei finestre di rilevamento per il rilevamento omnidirezionale a 360°. Rileva le minacce laser in tempo reale e attiva rapidi allarmi visivi acustici. Caratterizzato da un design modulare e da un'elevata affidabilità, consente una facile implementazione e installazione per scenari complessi, tra cui piattaforme terrestri, montate su veicoli e su navi.
Lunghezza d'onda di rilevamento: 900-1700 nm
Campo di rilevamento: ≥5 km
Campo visivo di rilevamento: 360°(90°X6)
Invia richiesta
Descrizione del prodotto
Il sistema di allarme laser STA-LWS360D è costituito da due unità funzionali: modulo di ricezione del segnale laser e modulo di allarme acusto-ottico. Dotato di sei finestre di ricezione del segnale laser, realizza un rilevamento omnidirezionale a 360 gradi senza ciechi, in grado di percepire, rilevare e identificare in tempo reale i segnali di minaccia di radiazioni laser esterne in arrivo. Dopo aver acquisito segnali di minaccia laser validi, il modulo ricevente emette immediatamente segnali di attivazione dell'allarme per attivare il modulo di allarme acusto-ottico.
Con l'architettura modulare, il sistema presenta una struttura compatta, un'elevata affidabilità operativa e una comoda installazione, messa in servizio e manutenzione. Compatibili con piattaforme veicolari, navali e di altro tipo, le posizioni di montaggio possono essere organizzate in modo flessibile in base ai requisiti della missione di combattimento per eseguire attività di rilevamento laser e avviso di minaccia in vari scenari complessi.
Con l'architettura modulare, il sistema presenta una struttura compatta, un'elevata affidabilità operativa e una comoda installazione, messa in servizio e manutenzione. Compatibili con piattaforme veicolari, navali e di altro tipo, le posizioni di montaggio possono essere organizzate in modo flessibile in base ai requisiti della missione di combattimento per eseguire attività di rilevamento laser e avviso di minaccia in vari scenari complessi.
Campi di applicazione dei dispositivi di segnalazione laser
• Rileva le minacce laser nemiche
• Designatore del bersaglio laser (LTD)
•Telemetro laser (LRF)
•Montato su veicolo (i prodotti possono essere personalizzati in base alle esigenze)
• Designatore del bersaglio laser (LTD)
•Telemetro laser (LRF)
•Montato su veicolo (i prodotti possono essere personalizzati in base alle esigenze)
Principali parametri tecnici
| Modulo | STA-LWS360D |
| Tipo di rilevatore | InGaAs |
| Oggetto da ricognizione | Tutte le minacce laser nell'intervallo 900-1700 nm |
| Campo di rilevamento | ≥5 km (più potente è il laser, più lontano sarà il rilevamento e viceversa) |
| Lunghezza d'onda di rilevamento | 0,9~1,7μm (personalizzabile in base alle esigenze) |
| Sensibilità di rilevamento | ≥100μW/cm² |
| Tempo di risposta | <10 ms |
| Campo visivo di rilevamento | 360°（Nessun punto cieco） |
| Finestra di rilevamento laser | 6 |
| Angolo di rilevamento a finestra singola | 90° |
| Durabilità | IP68 |
| Metodo di allarme | Allarme acustico e visivo |
| Tensione di lavoro | CC 24 V |
| Modalità di alimentazione: | Alimentazione CC esterna; |
| Interfaccia del segnale | Interfaccia con spina aeronautica a quattro core |
| Modalità di lavoro | Avviso attivato |
| Peso | ≤350g |
| Dimensione complessiva | 95x95x68mm(Personalizzabile in base alle esigenze) |
| Temperatura operativa | 20 ℃~ +55 ℃ (La temperatura può essere estesa da -40 ℃ a+55 ℃.) |
| Temperatura di conservazione | -40℃~ +65℃ |
Nota: gli allarmi laser con interfacce di comunicazione possono essere personalizzati in base alle esigenze.

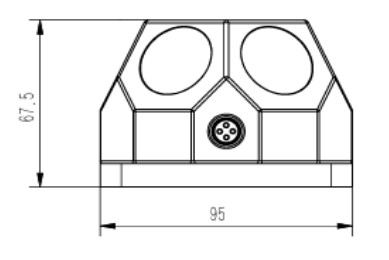

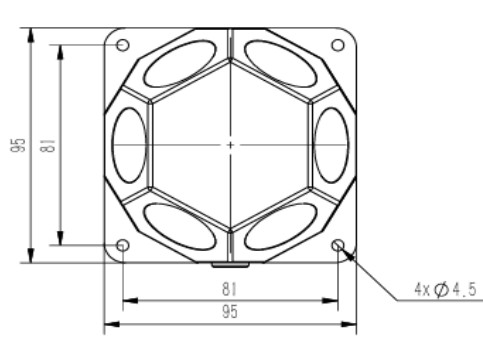

STA LWS360D Sistema di allarme laser LWS Dimensioni
Immagine fisica del modulo di allarme sonoro e luminoso (personalizzabile)
Definizione dell'interfaccia
Alimentazione e interfaccia di uscita del segnale di allarme:
Tabella 1 Definizione dell'alimentazione e dell'interfaccia di uscita del segnale di allarme
Tabella 1 Definizione dell'alimentazione e dell'interfaccia di uscita del segnale di allarme
| Spillo | Definizione | Note |
| 1 | +24V | Alimentazione 24V |
| 4 | GND | |
| 2 | Segnale di allarme+ | Uscita del segnale |
| 3 | Segnale di allarme- |
Alimentazione e interfaccia di ingresso del segnale di allarme:
Tabella 2 Definizione dell'alimentazione e dell'interfaccia di ingresso del segnale di allarme
Tabella 2 Definizione dell'alimentazione e dell'interfaccia di ingresso del segnale di allarme
| Spillo | Definizione | Note |
| 1 | +24V | Alimentazione 24V |
| 4 | GND | |
| 2 | Segnale di allarme+ | Ingresso del segnale |
| 3 | Segnale di allarme- |
