Sistema di allarme laser

Laser Warning ha la funzione di rilevare il segnale laser in uscita dai telemetri laser e dagli indicatori di bersaglio laser, fornendo informazioni sull'orientamento del bersaglio.

Invia richiesta

Descrizione del prodotto

Alta sensibilità
Risposta rapida
Classificazione delle minacce
Identificazione e definizione delle priorità delle minacce (tramite file di dati delle attività)
Rilevamento della direzione dell'onda laser ad alta risoluzione
Copertura della lunghezza d'onda della banda 0,9 μm~1,6 μm

Campi di applicazione dei dispositivi di segnalazione laser

• Rileva le minacce laser nemiche
• Cavaliere del raggio laser
• Designatore del bersaglio laser (LTD)
•Telemetro laser (LRF)
•È possibile utilizzare piattaforme montate su veicoli, aeree e navali (i prodotti possono essere personalizzati in base alle esigenze)

Caratteristiche del sistema di allarme laser STA-LW360X

•La potente funzione di decodifica, combinata con apparecchiature laser ad alta potenza, può ingannare le bombe a guida laser.
• Elevata probabilità di rilevamento con copertura orizzontale di 360°, elevazione da -5° a+90°;
• Tasso di falsi allarmi estremamente basso ≤ 1 volta/1000 ore
• Rilevamento banda laser di minaccia 0,9 μ m~1,6 μ m (0,4-1,7 μ m opzionale)
• Rilevamento PRF (frequenza di ripetizione dell'impulso).
• Rilevamento e tracciamento di minacce multiple simultanee
• Reimpostare l'ingresso su zero per cancellare i dati critici dalla memoria
• Elevato valore MTBF
• Interfaccia RS422 (interfaccia personalizzabile)
• Apparecchiature per test di manutenzione di livello O

Principali parametri tecnici

Modello	STA-LW360S
Lunghezza d'onda di rilevamento	0,9 μm~1,6 μm（Personalizzabile 0,4-1,7um）
Distanza di rilevamento	≥ 5 km
Spazio aereo di rilevamento	Azimut 0~360°, elevazione 0~90°
Risoluzione azimutale	≤ 22,5°
Misurare	Antenna di rilevamento ≤Φ 120 mm × 80 mm (esclusi connettori) Modulo display ≤ 130 mm × 80 mm × 50 mm (esclusi connettori)
Peso	Antenna di rilevamento ≤ 2 kg Modulo display ≤ 1 kg
Alimentazione elettrica	CC28V

Composizione e utilizzo

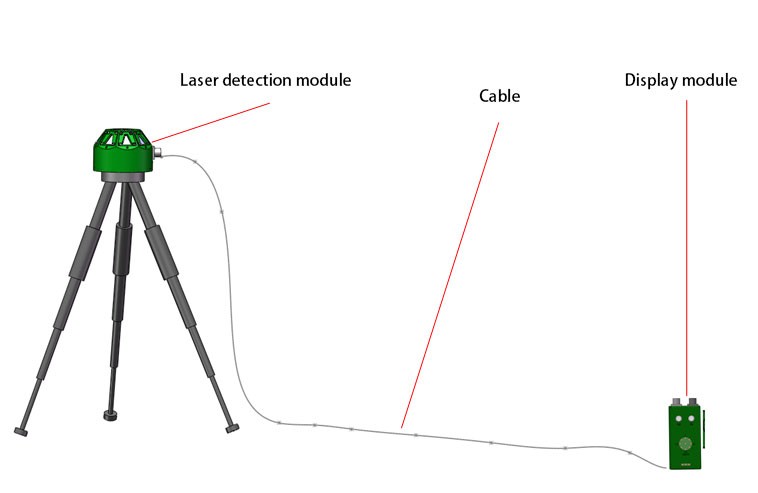

1. Composizione del sistema
Il rilevatore laser è costituito principalmente da un modulo di rilevamento laser e un modulo display. Il modulo di rilevamento laser può essere montato sulla parte superiore di un treppiede o di una piattaforma per veicoli e può raggiungere un rilevamento dell'azimut a 360°. Il modulo display viene utilizzato per visualizzare le informazioni sul laser per il personale.

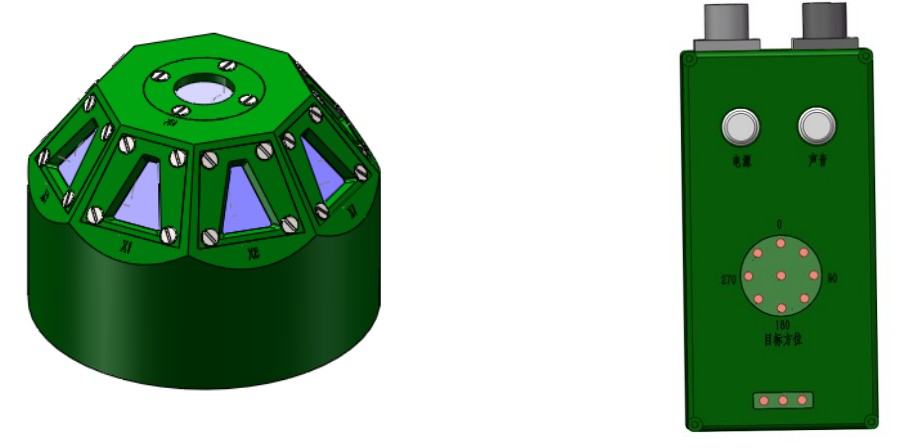

Modulo di rilevamento laser Modulo display

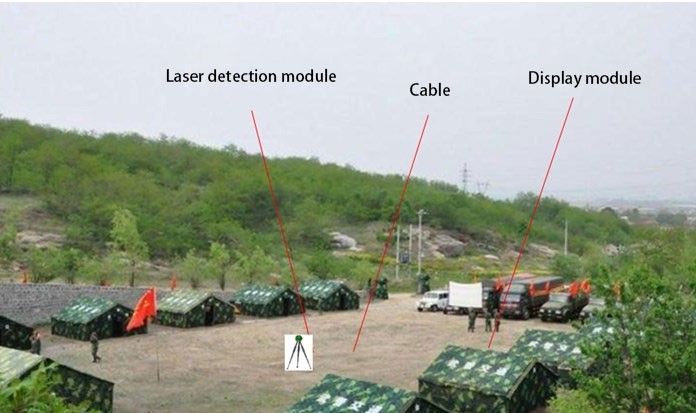

Utilizzo

Il rilevatore laser viene utilizzato in modo piccolo e leggero, il modulo rilevatore laser è installato su un treppiede o su una piattaforma del veicolo, il modulo rilevatore laser e il modulo display sono collegati tramite cavi e il modulo display viene posizionato all'interno del veicolo per l'uso. Quando è presente un segnale laser, il modulo display accenderà l'indicatore corrispondente alla direzione del bersaglio, suggerendo che c'è un segnale laser in quella direzione.
Allo stesso tempo, il dispositivo può essere collegato a un'interfaccia di comunicazione esterna per emettere l'orientamento, il codice e altre informazioni del laser.
