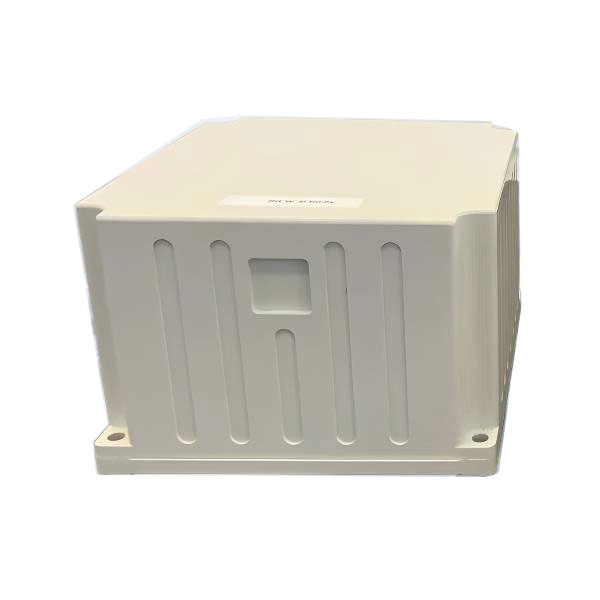

Giroscopio in fibra ottica-accelerometro e sistema di navigazione integrato GNSS
Il sistema di navigazione integrato con giroscopio in fibra ottica e il sistema di navigazione integrato GNSS JIO-D300s si basa su giroscopio in fibra ottica a circuito chiuso economico, accelerometro e scheda di ricezione mobile a base di misurazione a base di misurazione a base di misurazione di una misurazione mobile, che richiede una grande entità di marchetto, tramite una misura di misurazione a base di navigazione a base di applicazione, elaboratura di misurazione a base di navigazione a base di misurazione delle applicazioni, elaborazioni di misurazione a base di navigazione a base di adesione a un ampio manutenzione per la misurazione delle applicazioni. Atteggiamento, intestazione e informazioni sulla posizione.
Modello:JIO-D300S
Invia richiesta
Descrizione del prodotto
Il sistema di navigazione integrato con giroscopio in fibra ottica e il sistema di navigazione integrato GNSS ha una modalità di navigazione inerziale/satellitare combinata e una modalità inerziale pura.
I satelliti che possono essere ricevuti dal ricevitore GNSS nella modalità di navigazione integrata inerziale/satellitare Informazioni di posizionamento satellitare per la navigazione combinata; Output Posizione della soluzione inerziale dopo aver perso l'atteggiamento della velocità del segnale, con precisione di posizionamento a livello di contatore in breve tempo.
Dopo l'avvio della pura modalità di inerzia, ha la funzione di misurazione accurata dell'atteggiamento e può produrre rotolamento e intestazione del tono, la pura inerzia può essere staticamente cercare a nord.
L'installazione di jioptics del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e i nostri sviluppatori toolkit alla prototipazione rapida, non solo soddisfano i requisiti di specifica, ma forniscono anche prestazioni di alta qualità soddisfano la domanda degli utenti finali.
I satelliti che possono essere ricevuti dal ricevitore GNSS nella modalità di navigazione integrata inerziale/satellitare Informazioni di posizionamento satellitare per la navigazione combinata; Output Posizione della soluzione inerziale dopo aver perso l'atteggiamento della velocità del segnale, con precisione di posizionamento a livello di contatore in breve tempo.
Dopo l'avvio della pura modalità di inerzia, ha la funzione di misurazione accurata dell'atteggiamento e può produrre rotolamento e intestazione del tono, la pura inerzia può essere staticamente cercare a nord.
L'installazione di jioptics del giroscopio in fibra ottica per fornire facilità di flessibilità di integrazione e i nostri sviluppatori toolkit alla prototipazione rapida, non solo soddisfano i requisiti di specifica, ma forniscono anche prestazioni di alta qualità soddisfano la domanda degli utenti finali.
I nostri servizi
Jioptics è una squadra professionale ed efficiente. Fornisci i servizi OEM/ODM per te, contattaci per personalizzare il tuo giroscopio in fibra ottica esclusiva
Caratteristiche del prodotto
- Precisione della posizione fino a livello centimetro
- Errore di misurazione dell'atteggiamento meglio di 0,01 °
- Intervallo di temperatura operativa: -40 ~ 60 ℃
- Ambiente di vibrazione: 20 ~ 2000Hz, 3.03g
- Tipi di interfaccia ricchi, supporto rs232, rs422, CAN e altre interfacce standard
- Tempo medio tra guasti fino a 30000h
- Errore di misurazione dell'atteggiamento meglio di 0,01 °
- Intervallo di temperatura operativa: -40 ~ 60 ℃
- Ambiente di vibrazione: 20 ~ 2000Hz, 3.03g
- Tipi di interfaccia ricchi, supporto rs232, rs422, CAN e altre interfacce standard
- Tempo medio tra guasti fino a 30000h
Caratteristiche elettriche
- Alimentazione: ingresso ad ampio tensione 12 ~ 36V
- Potenza nominale: 24W (max)
- Potenza nominale: 24W (max)
Dimensioni meccaniche
Indicatori tecnici
| Parametro | Attributi | Valore tipico | Unità |
| Precisione della posizione | Singolo punto (RMS) | 1.2 | m |
| RTK （RMS） | 2 cm+1ppm |
|
|
| Post-elaborazione (RMS) | 1 cm+1ppm |
|
|
| Perdita di accuratezza del blocco (CEP) | 2nm① |
|
|
| Intestazione (RMS) | Precisione combinata | 0.1② | º |
| Post-elaborazione | 0.01 | º | |
| Perdita di precisione di conservazione del blocco | 0,02① | º | |
| Precisione della ricerca del nord | 0.2③ | ºSecl | |
| Atteggiamento (RMS) | Precisione combinata | 0.01 | º |
| Post-elaborazione | 0.006 | º | |
| Perdita di precisione di conservazione del blocco | 0,02① | º | |
| Accuratezza della velocità orizzontale (RMS) |
|
0.05 | SM |
| Precisione di temporizzazione |
|
20 | ns |
| Frequenza di output dei dati |
|
200④ | Hz |
| Giroscopio | Allineare | 300 | º / s |
| Stabilità a pregiudizio zero | 0,02⑤ | º/h | |
| Fattore di scala | 50 | ppm | |
| Calco casuale d'angolo | 0.005 | º/√hr | |
| Accelerometro | Allineare | 16 | g |
|
|
Stabilità a pregiudizio zero | 50⑤ | μg |
| Fattore di scala | 50 | ppm | |
| Speed Random Walk | 0.01 | m/s/√hr |
Speed Random Walk
| Parametro | Attributi | Riferimento | Unità |
| Dimensione fisica | Misurare | 176,8 × 188,8 × 117 | mm3 |
| Peso | <5 | kg | |
| Caratteristiche elettriche | Tensione nominale | 12 ~ 36 | V |
| Potenza nominale | 24 (stato stazionario) | W | |
| Memoria | Prenotato |
|
|
| Indicatori ambientali | Temperatura operativa | -40 ~+60 | ℃ |
| Temperatura di conservazione | -45 ~+70 | ℃ | |
| Vibrazione casuale | 3.03 （20 ~ 2000Hz） | g | |
| Mtbf | 30000 | h | |
| Caratteristiche dell'interfaccia |
|
PPS, evento, rs232, rs422, CAN (opzionale) |
|
|
|
Porta di rete (riservata), porta dell'antenna, porta del sensore di velocità della ruota |
|
|
| Nota: ① L'allineamento è valido e il blocco viene perso per 60 minuti; ② Condizioni del veicolo, devono essere manovrete; Allineamento ③Two-Posizione, allineamento di 15 minuti, la differenza tra le due posizioni è maggiore di 90 gradi; ④ Output single 200Hz; ⑤10s media. |
|||
