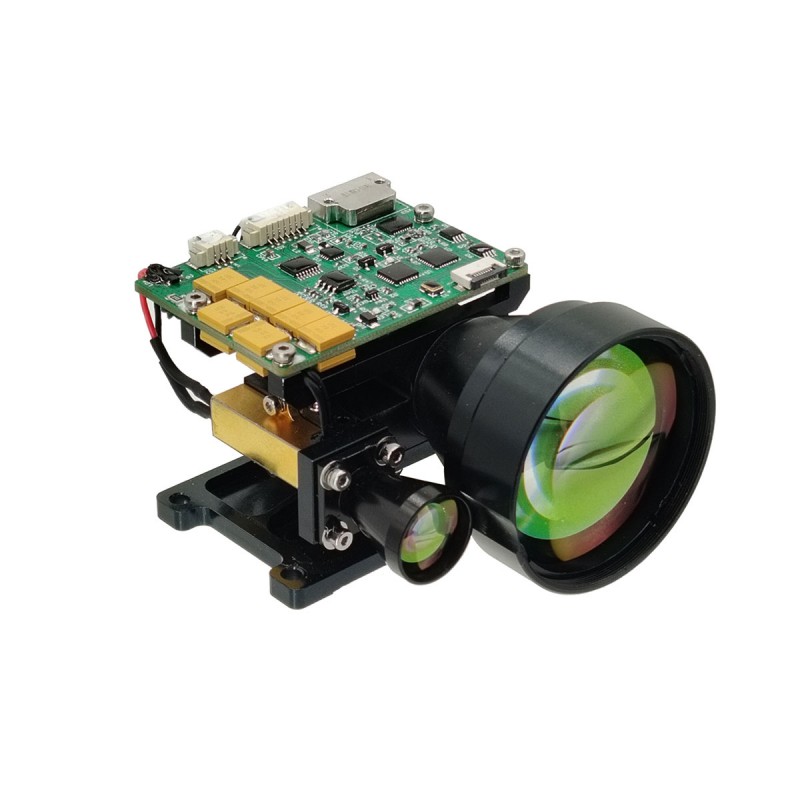

Modulo Finder per range laser da 8 km
STA-B0815X è un modulo di misurazione della distanza laser per occhio umano, che può rilevare la distanza target e trasmettere la distanza misurata al computer superiore attraverso la comunicazione seriale. Visibilità ≥ 15 km, riflettività target ≥ 0,3, umidità ≤ 80%, il veicolo (2,3 m × 2,3 m target) distanza di variazione ≥8 km.
Invia richiesta
Descrizione del prodotto
Funzioni principali
(1) a distanza singola e a distanza continua;
(2) rispondere ai comandi che vanno al laser e può smettere di vagare in qualsiasi momento secondo il comando di arresto;
(3) dati sulla distanza di uscita e informazioni sullo stato una volta per impulso durante la misurazione della distanza;
(4) può segnalare il numero cumulativo di impulsi laser trasmessi (nessuna perdita di potenza);
(5) Selezione della distanza, indicazione target anteriore e posteriore;
(6) Funzione di autotest.
(2) rispondere ai comandi che vanno al laser e può smettere di vagare in qualsiasi momento secondo il comando di arresto;
(3) dati sulla distanza di uscita e informazioni sullo stato una volta per impulso durante la misurazione della distanza;
(4) può segnalare il numero cumulativo di impulsi laser trasmessi (nessuna perdita di potenza);
(5) Selezione della distanza, indicazione target anteriore e posteriore;
(6) Funzione di autotest.
Introduzione del prodotto
Il modulo Finder Laser Range B0815X è un campo di range per laser a impulsi militare progettato per scenari di applicazione come aerei, veicoli aerei senza pilota, serbatoi e portata. Ha dimensioni ridotte, peso leggero, basso consumo energetico, prestazioni stabili, distanza di misurazione lunga e durata di lunga durata, sicurezza degli occhi umani e altri vantaggi, è un'importante attrezzatura tecnica per migliorare la precisione di mira del prodotto.
Indice di performance del prodotto
| Articolo | Parametro tecnico | Istruzione |
| Modello | STA-B0815X | |
| Lunghezza d'onda di lavoro | 1535 ± 5 nm | |
| Sicurezza degli occhi | Classe 1 (IEC 60825-1) | |
| Ricevere apertura | Φ42mm | |
| Apertura di emissione | Φ14mm | |
| Capacità di distanza | 50m-15 km | |
| Range Range | ≥15000 m | Gamma massima, visibilità dell'osservatore 25 km |
| ≥12000m | Costruire obiettivi, riflettività: 0,6, visibilità dell'osservatore 25 km | |
| ≥8000 m | Target NATO | |
| ≥4000 m | Bersaglio umano | |
| ≥2500m | Target UAV | |
| Mini gamma | 50m |
|
| Rilevamento multi-target | Fino a 3 bersaglio |
|
| Precisione a distanza | ± 1 m | 3d |
| Frequenza a distanza | 1 ~ 10Hz regolabile |
|
| Tasso di precisione | ≥98% |
|
| Tasso di falso allarme | 1% |
|
| Angolo di divergenza | ≤0,5 mrad |
|
| Interfaccia di comunicazione | RS422 / RS232 / TTL |
|
| Voltaggio | DC18 ~ 32V |
|
| Potere di lavoro | ≤1.2w (@1Hz) | Test di temperatura normale |
| Potere di standby | ≤0,5 W. | Test di temperatura normale |
| Shock meccanico | 75g, 1ms |
|
| Temperatura di lavoro | -40 ℃～+60 ℃ |
|
| Temperatura di conservazione | -45 ℃～+70 ℃ |
|
| Affidabilità | MTBF ≥ 1500h |
|
| Misurare | ≤79mm × 66mm × 46mm |
|
| Peso | ≤120g |
|
| Funzione principale | Primo e ultimo target che varia, a distanza multi-target, selettività della distanza | |
Note:
1) dimensione target NATO 2,3 m × 2,3 m; Dimensione del bersaglio umano 0,5 m × 1,7 m; Dimensione target UAV 0,2 M × 0,3
M; Riflettività 30%, visibilità dell'osservatore. 15 km

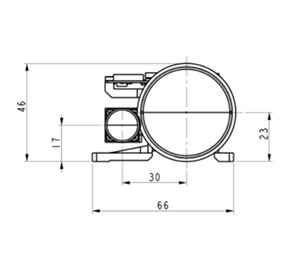

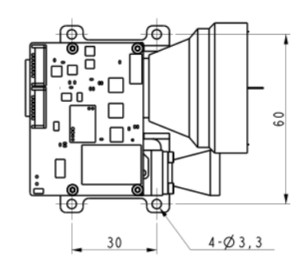

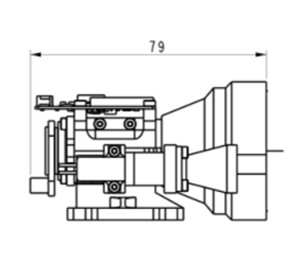

Interfaccia di installazione della struttura
Interfaccia esterna
| Modello del connettore: MDC1-15SW1 | |||
| Numero pin | Definizione | Funzione | Osservazione |
| 1 | Vee | Ingresso di potenza positivo | DC18-36V |
| 2 | GND | terra di input di potenza |
|
| 3 | Rs422_t/r+ | Rs485+/rs422 Invia positivo |
|
| 4 | Rs422_t/r- | Rs485+/rs422 Invia Nagative |
|
| 5 | Rs422_rxd- | RS422 riceve negativo |
|
| 6 | Rs422_rxd+ | RS422 riceve positivo |
|
| 7 | Rs232-tx | RS232 Invia |
|
| 8 | Rs232-rx | RS232 prende il sopravvento |
|
| 9 | TTL-TX | TTL Invia | 3.3v |
| 10 | TTL-RX | TTL prende il sopravvento | 3.3v |
| 11 | GND | luogo di comunicazione |
|
| 12 | Nc | Alternare |
|
| 13 | Nc | Alternare |
|
| 14 | Nc | Alternare |
|
| 15 | Nc | Alternare |
|
Adattabilità ambientale
a) Temperatura di lavoro ： -40 ℃～+60 ℃.
b) Temperatura di conservazione ： -45 ℃～+70 ℃.
C) Vibrazione casuale: 15 ～ 2000Hz, 3 direzioni. Le condizioni di test specifiche sono mostrate nella Tabella 1.
b) Temperatura di conservazione ： -45 ℃～+70 ℃.
C) Vibrazione casuale: 15 ～ 2000Hz, 3 direzioni. Le condizioni di test specifiche sono mostrate nella Tabella 1.
Tabella 1 Condizioni di test di vibrazione casuale
| Numero di serie | Intervallo di frequenza (HZ) | Densità spettrale di accelerazione (G2/Hz) | Tempo di vibrazione (min) |
| 1 | 15 ～ 190 | 0.01 | Vibrazione in ogni direzione 15 minuti |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
Moduli che portano OEM/ODM e soluzioni personalizzate
Il B0815X è progettato per gli integratori di sistema che cercano una soluzione a distanza laser comoda, potente e compatta. Fornisce prestazioni affidabili in una vasta gamma di applicazioni.

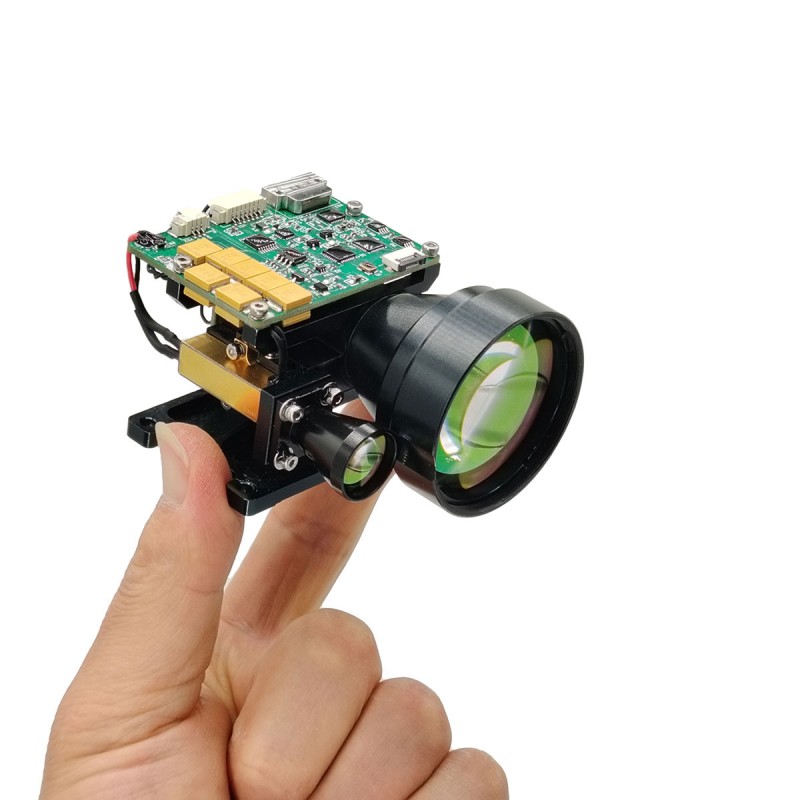

È molto piccolo, ultra-luce, ha un basso consumo energetico e può essere misurato a lunga distanza. È adatto per dispositivi portatili (imaging termico), applicazioni di montaggio delle armi, sistemi portatili e suite di sensori leggeri e veicoli aerei senza pilota o UGV.
È molto piccolo, ultra-luce, ha un basso consumo energetico e può essere misurato a lunga distanza. È adatto per dispositivi portatili (imaging termico), applicazioni di montaggio delle armi, sistemi portatili e suite di sensori leggeri e veicoli aerei senza pilota o UGV.
