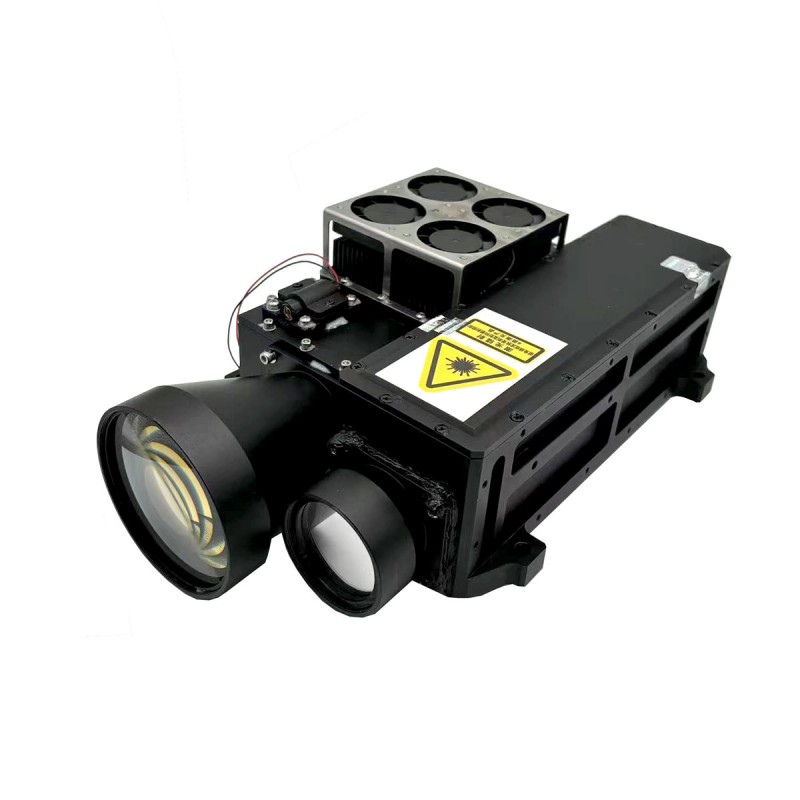

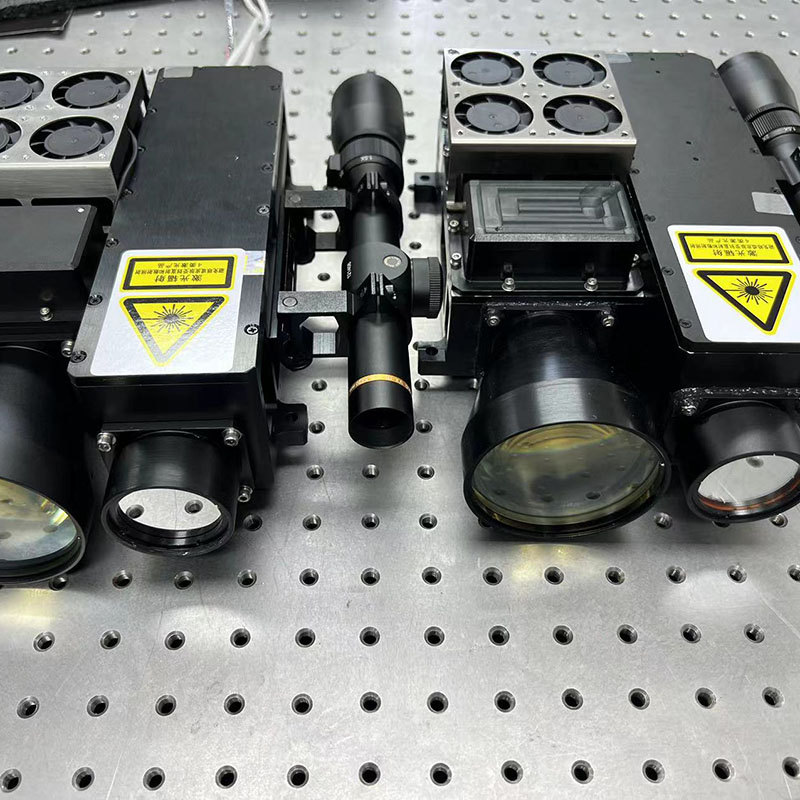

80MJ Laser Target Designatore (Ltd) Wiht LRF

STA-Z80M è un desigatore target laser da 80 MJ militare che svolge un ruolo cruciale nei sistemi di mira di precisione, in grado di fornire una guida precisa per le munizioni intelligenti. Attraverso un sistema ottico avanzato, segna il bersaglio con un raggio laser, garantendo che le armi guidate dalla precisione possano distruggere il bersaglio con precisione ed efficienza estremamente elevata.

Invia richiesta

Descrizione del prodotto

Questo modello di designatore target laser adotta il design integrato, il sistema è costituito da una sorgente di luce laser e un driver, un modulo di misurazione a distanza, un sistema di osservazione e un modulo di controllo.

Funzione principale

Guida target
Determinazione della distanza target
Raggio di mira smontato

Principali indicatori tecnici

Parametri principali della sorgente di luce laser
Lunghezza d'onda di lavoro	1064nm ± 1nm
Modalità pompa	pompa laterale a semiconduttore
Frequenza di irradiazione	Codice accurato 45ms—125ms (CONTROLLO CODICE 20Hz)
Metodo trigger	Entrambi int. grilletto ed ext. trigger (ritardo del trigger: 304us+-1us)
Energia di produzione	≥80mj@20Hz
Max.irradiation Distance	≥12 km
Q Modalità di commutazione	commutazione Q elettro-ottica
Larghezza del polso	10ns ~ 20ns
Angolo di divergenza del raggio	Utilizzando 0,15 mrad (il metodo di accettazione adotta il metodo del foro e il rapporto tra buco e foro privo di fori non è inferiore all'86,5%)
Stabilità dell'energia del polso	≤8%(RMS)
Ciclo di lavoro di irradiazione	Working 90s, intervallo 60s; 4 cicli (temperatura normale o bassa temperatura), 1 ciclo (alta temperatura 60 ℃)
Alimentazione elettrica	DC 24V ± 4V
Energia	<240W (corrente di standby di temperatura normale: <2A, corrente di lavoro di picco <10a, corrente di standby ad alta e bassa temperatura <3.5a)
Porta seriale di comunicazione	Rs422
Interfaccia trigger esterna	Drive a livello differenziale 3V, interfaccia RS422 (il tempo di ritardo è 304us +/- 1US dal segnale trigger a LASE OUT)
Tipo di codifica	Codice di frequenza precisa, codifica del tempo, codifica casuale pseudo
Usando precisione	<+-1us
Parametri a portata di laser
Modalità a distanza	0 ~ 5Hz Ranging
Distanza misurata massima	> 30 km (visibilità di 20 km, target tipico 2,3x2,3 m, riflettanza target> 20%)
Distanza minima misurata	300 m
Precisione a distanza	± 5m
Adattabilità ambientale
Bassa temperatura	Temperatura operativa: -40c
Bassa temperatura	Temperatura di conservazione: -45 ℃
Alta temperatura	Temperatura operativa: + 60 ℃
Alta temperatura	Temperatura di conservazione: +65 ℃.
Calore umido	Umidità relativa: 95%± 3%;
	Temperatura: +35 ℃ ± 2 ℃
	Tempo di archiviazione: 72h.
Impatto
Forma d'onda a impatto	Mezzo impulso sinusoidale
Accelerazione del picco	10g
Larghezza del polso	11 ms
Numero di shock	3 in direzione assiale verticale
Vibrazione
Gamma di frequenza	5 ~ 16Hz Spostamento di ampiezza singola: 1,5 mm
Gamma di frequenza	16 ~ 200Hz (16 ~ 60Hz per attrezzatura ottica) Accelerazione: 1,5g
Un tempo di scansione	12min
Durata	36min assiale verticale

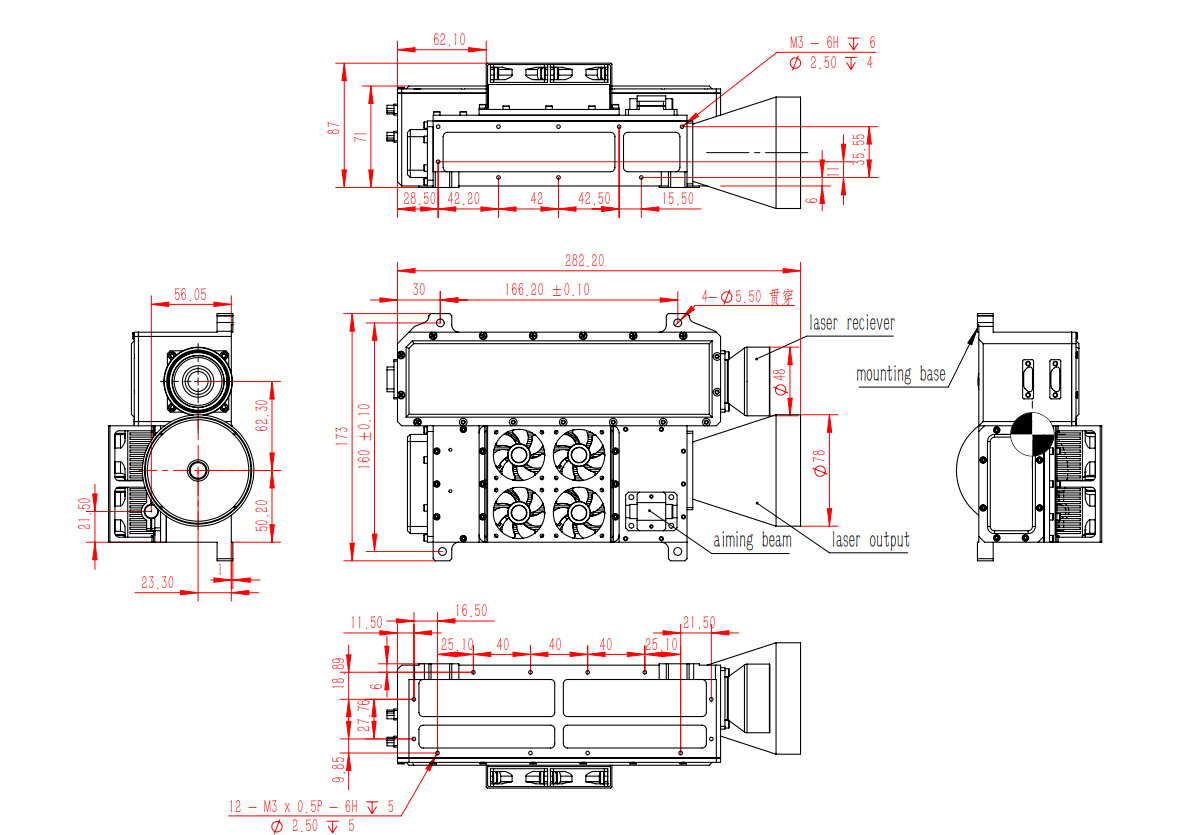

Volume del set completo

Interfaccia elettrica

Communication Connector (Modello Socket J30J-15ZKP, BUT Plug Model J30J-15TJ) Definizione PIN

Spillo	Definizione	Contenuto	Tipo di segnale	Osservazioni
1	TX+	Rs422 Invia positivo (locale)	Produzione	Computer host oggetto
2	TX -	Rs422 Invia negativo (locale)	Produzione	Computer host oggetto
3	Rx+	Rs422 riceve positivo (locale)	Ingresso	Computer superiore oggetto
4	RX -	Rs422 Ricevi negativo (locale)	Ingresso	Computer superiore oggetto
5	GND	Terra rs422	Trovaggio del segnale	Computer superiore oggetto
6				Speciale di debug del produttore
7				Speciale di debug del produttore
8				Speciale di debug del produttore
9				Speciale di debug del produttore
10				Speciale di debug del produttore
11				Speciale di debug del produttore
12				Speciale di debug del produttore
13				Speciale di debug del produttore
14		Sistema di tempo esterno +	Ingresso	Differenziale rs422
15		Thin time esterno -	Ingresso	Differenziale rs422

Connettore di alimentazione (tipo di plug J30J02P020P000S0P120, tipo Plug J30J02P020S000S0L000) Definizione pin

Numero pin	Definizione	Osservazioni
A, b	24 V.	Il colore del filo è rosso
CD	GND	Il colore del filo è nero

Indicatori di prestazione chiave

Alimentazione e consumo di energia	Gamma di alimentazione	20V ~ 33V, DC
	Consumo energetico	La potenza di picco non è superiore a 240 W, la potenza di standby non è superiore a 60 W (temperatura ambiente)
Affidabilità	MTBF non è inferiore a 4000H (il tempo di fuoco totale è maggiore di 3 milioni)
Sicurezza	Imposta un dispositivo di avviso affinché il laser funzioni
	L'uscita del trasmettitore laser è fornita con evidenti segnali di avvertimento
	L'attrezzatura è ben messa a terra
Manutenibilità	Tutti i principali componenti e apparecchiature funzionali hanno sia indicatori di guasto che indicatori per il normale funzionamento
	Il tempo di riparazione medio MTTR non è superiore a 20 minuti
Requisiti di compatibilità elettromagnetica	Nel processo di avvio del sistema, l'apparecchiatura può essere compatibile con altre apparecchiature nel sistema e funzionare normalmente

Requisiti di adattabilità ambientale

Temperatura	Temperatura operativa		-40 ℃ ~ +60 ℃
	Temperatura di conservazione		-45 ℃ ~ +70 ℃
Calore umido	Umidità relativa		95% ± 3%
	Temperatura		+25 ° C ± 2 ° C.
	Tempo di conservazione		72h
Vibrazione	Forma dello spettro di vibrazione (GRMS = 6.06)		20Hz a 80Hz			+3db/ott
			80Hz a 350Hz			G2/0,04 Hz
			350Hz a 2000Hz			-3db/ott
	Direzione e tempo di vibrazione		vibra in due direzione per almeno 10 minuti. (Vibrazione in due direzioni, cioè asse x che si trova anche lungo l'asse laser e la direzione z)
	Punto di controllo		Dovrebbe essere selezionato nell'apparecchiatura o nella superficie del tavolo da agitare vicino alla massima rigidità del prodotto, le apparecchiature di grandi dimensioni possono utilizzare il controllo medio multiplo
	Punto di monitoraggio		Il punto di monitoraggio deve essere selezionato nella parte chiave del prodotto in esame, in modo che la risposta di accelerazione quadrata media della radice non superi il design massimo consentito (GRMS = 6,06)
	Requisiti di installazione		Il campione è saldamente attaccato al tavolo da agitazione e per i prodotti dotati di ammortizzatori, gli ammortizzatori devono essere rimossi prima del test
	Controllo delle prestazioni		Durante i test di vibrazione con l'apparecchiatura accesa, tutti gli indicatori di prestazione devono soddisfare i requisiti tecnici specificati nel documento di progettazione. In caso di fallimento, sono consentite riparazioni. Dopo la riparazione, il valore spettrale deve essere ridotto a 0,01 g²/Hz, GRMS = 3.03 e il campione deve essere sottoposto a vibrazioni nella direzione più suscettibile alle vibrazioni per 10 minuti durante il test di accettazione.
Ciclo di temperatura	Intervallo di temperatura		Test di accensione		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Tasso di variazione di temperatura		Aumento della temperatura		10 ℃/min
			Raffreddamento		10 ℃/min
	Tempi di ciclo		Dieci cicli dovrebbero essere completati, garantendo che gli ultimi 2 cicli siano senza guasti. Se si verifica un guasto durante gli ultimi 2 cicli, dopo le riparazioni, sono richiesti ulteriori 2 cicli privi di guasti.
	Tempo del ciclo		Un tempo di ciclo è 4H, un ciclo include aumento della temperatura → Soggiorno di temperatura → raffreddamento → temperatura → aumento della temperatura
	Tempo di permanenza ad alta e bassa temperatura		Il tempo di permanenza dipende dalla capacità termica del campione. Sulla base del principio del prodotto permeabilità termica o fredda, la temperatura interna del campione viene mantenuta per 5 minuti dopo aver raggiunto la stabilità
	I requisiti del prodotto in esame		Il test del ciclo di temperatura generale con l'intera macchina, dovrebbe essere il più possibile per aprire il coperchio
	Controllare e riparare		Nell'apparecchiatura di test di alimentazione, dopo ogni test del ciclo di temperatura, è necessario confermare che l'apparecchiatura è priva di guasti prima di procedere al ciclo di temperatura successivo
Requisiti inzuppamento	Inzuppare viene eseguito con l'intera attrezzatura
Requisiti di trasporto	L'attrezzatura deve essere trasportata come veicolo intero
	Se il prodotto non ha subito un test di trasporto su strada, è possibile eseguire un test di simulazione di trasporto interno utilizzando una tabella di trasporto di simulazione. Questo test prevede la conduzione di un test di vibrazione ciclica sinusoidale per valutare le prestazioni del prodotto
	I requisiti del test della tabella di trasporto simulato sono i seguenti
	Condizioni di prova	Frequenza		5Hz ~ 200Hz
		Ampiezza		5Hz ~ 7Hz
		Ampiezza 12mm ~ 8mm
		7Hz ~ 200Hz uguale accelerazione 1,5g
		Condizione di test di vibrazione La deviazione consentita è la stessa del test di vibrazione casuale a banda larga
	Direzione	direzione dell'asse verticale e lato; orientamento: verticale e laterale all'asse
	Tempo del ciclo	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minuti per ciclo; quando la frequenza di risonanza del campione viene misurata al di sotto di 5Hz, la frequenza di test può essere estesa a 2Hz, 2Hz ~ 200Hz ~ 2Hz Scansione, il tempo di scansione dovrebbe essere di 15min. Il tempo di vibrazione in ciascuna direzione è 90min
	Dopo il test di trasporto, verificare eventuali segni di danno o allentamento strutturale e condurre un'ispezione di indici tecnici per garantire che soddisfino i requisiti di progettazione
