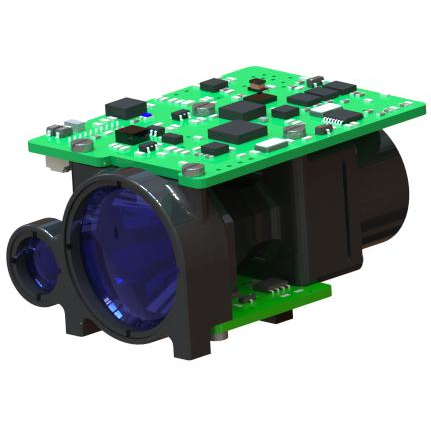

Modulo Finder di 5 km

Intervallo di misurazione massima: 5000 m (auto da 2,3x2,3 m) 8000 m (edificio)
Accuratezza a distanza ± 1 m
Precisione di misurazione ≥ 98%
Peso ≤85G

1. Progettazione integrata dell'intera struttura della macchina, resistenza all'impatto, resistenza alle vibrazioni, elevata affidabilità, forte adattabilità ambientale, progettazione di sotto-mercantili del circuito STA-D0508X, progettazione di isolamento di potenza, forte compatibilità elettromagnetica, adatta per dispositivi mobili portatili, POD UVA e altra integrazione optoelettronica;
2. Utilizzo di piccoli campi visivi, tecnologia di progettazione ottica non termica, con buona capacità di soppressione del rumore ottico, prestazioni a distanza ravvicinata e prestazioni ottiche ad alta e bassa temperatura;
3. L'interfaccia interna del circuito adotta il processo di connessione diretta del filo di saldatura, che è fermo e affidabile, che può evitare il corto circuito o lo scarso contatto causato dall'allentamento, l'ossidazione e il vapore acqueo del connettore e migliorare l'affidabilità e la vita del prodotto.

I requisiti dell'interfaccia elettrica sono i seguenti:
Tensione di alimentazione: 12V (10 V ~ 14V);
Consumo di energia funzionante: ≤ 4W;
Consumo di energia di standby: ≤ 1,8 W.
L'estremità del computer superiore è reticolata con l'estremità del telemetro attraverso un connettore da 10 pin con una spaziatura di 1,25 mm. La definizione del pin di alimentatore e porta di comunicazione è mostrata nella tabella seguente e la posizione del pin 1 del connettore è mostrata nella figura seguente.

Collegamento del connettore 1 pin posizione
