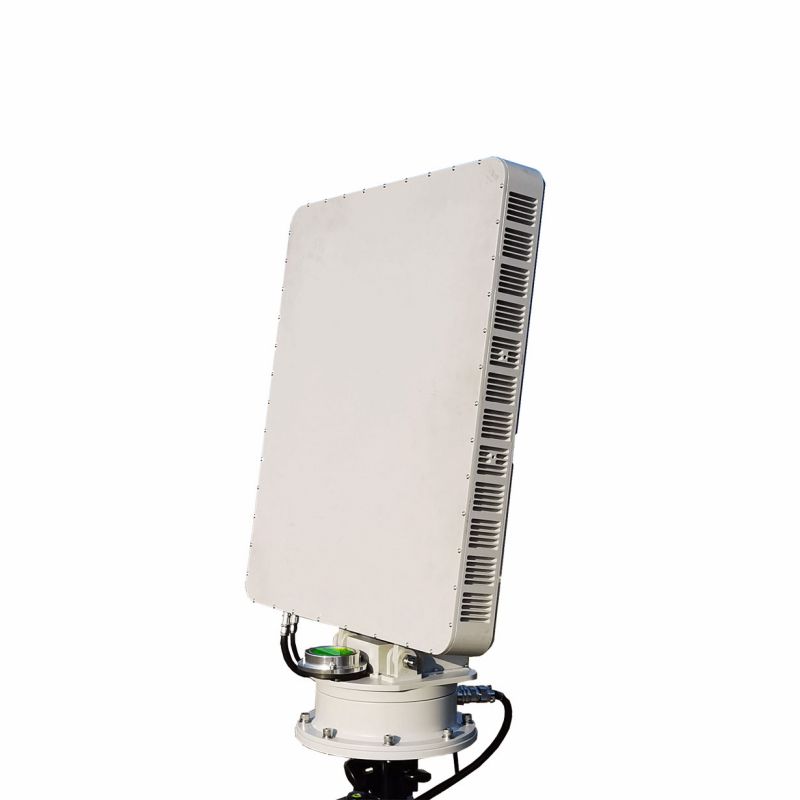

Radar di rilevamento UAV a bassa quota 5 km (AESA)
Il radar di rilevamento UAV a bassa quota di 5 km (AESA) è utilizzato principalmente in bassa quota e sorveglianza a terra, il radar adotta tecnologia di formazione del raggio digitale, potenza irradiata omni-direzionale bassa e velocità di ricerca elevata. Il radar adotta la tecnologia di soppressione del disordine adattivo e una densa tecnologia di tracciamento pre-rilevamento target, con un tasso di falsi allarmi estremamente basso e può tracciare e navigare automaticamente più di 150 lotti di target e produrre informazioni sulla posizione ad alta precisione.
Modello:AESA
Invia richiesta
Descrizione del prodotto
funzione principale
1. Tre sistema di coordinate, copertura azimutale 360 °, copertura del passo> 30 °;
2. Con la funzione di indicare le informazioni di coordinate e velocità del bersaglio attivo all'interno dell'intervallo di scansione radar;
3. Con la funzione di indicare automaticamente la traiettoria del movimento target;
4. Con la funzione della filtrazione del disordine, il disordine del terreno, il disordine dell'acqua e il disordine meteorologico non stabiliscono alcuna traccia efficace.
2. Con la funzione di indicare le informazioni di coordinate e velocità del bersaglio attivo all'interno dell'intervallo di scansione radar;
3. Con la funzione di indicare automaticamente la traiettoria del movimento target;
4. Con la funzione della filtrazione del disordine, il disordine del terreno, il disordine dell'acqua e il disordine meteorologico non stabiliscono alcuna traccia efficace.
Parametro del prodotto
| Articolo | Indice |
| Modello | STA-T10A |
| Tipo radar | Radar di array a fasi |
| Frequenza operativa | X-banda |
| Frequenza operativa | 10.4 ~ 10.6gh z |
| Numero di salto di frequenza | 4 |
| Gamma di copertura del tono (angolo del campo pitch) | -5 ~ 30 ° |
| Gamma di copertura azimut (angolo di campo orizzontale) | 360 ° |
| Accuratezza della misurazione dell'angolo: orientamento | 0,4 ° (RMS), Pitch: 0,4 ° (RMS) |
| Altezza di rilevamento | 800 m |
| Distanza di rilevamento (Phantom 4) | ≥5 km |
| Distanza di rilevamento (personale) | ≥8 km |
| Distanza di rilevamento (veicolo) | ≥10 km |
| Area cieca | 25m |
| Velocità dell'antenna | 2s / rpm (180 ° / s) |
| Monitoraggio contemporaneamente il numero di obiettivi | ≥ 150 obiettivi |
| precisione a distanza | 5 m (RMS) |
| Intervallo di velocità radiale di rilevamento | 1 ~ 100m / s |
| Adattabilità ambientale | -40 ~ + 55 ℃ |
| Umidità funzionante | > 60% |
| Interfaccia di comunicazione | Gigabit Ethernet |
| Livello di protezione | IP65 |
| Consumo energetico | 200 W. |
| Dimensione host (escluso il servo) | 580 * 500 * 75mm |
| Peso | 20 kg |
| Resistenza al vento | Funziona normalmente con il tempo sotto la forza 6 vento |
Applicazioni per radar di rilevamento UAV a bassa quota 5 km (AESA)
Rilevamento di target multi e tracciamento target (target ≥150)
Rilevamento UAV e tracciamento della traiettoria di volo
Rilevamento Phantom 4 UAV e tracciamento della traiettoria di volo (max 8km)
