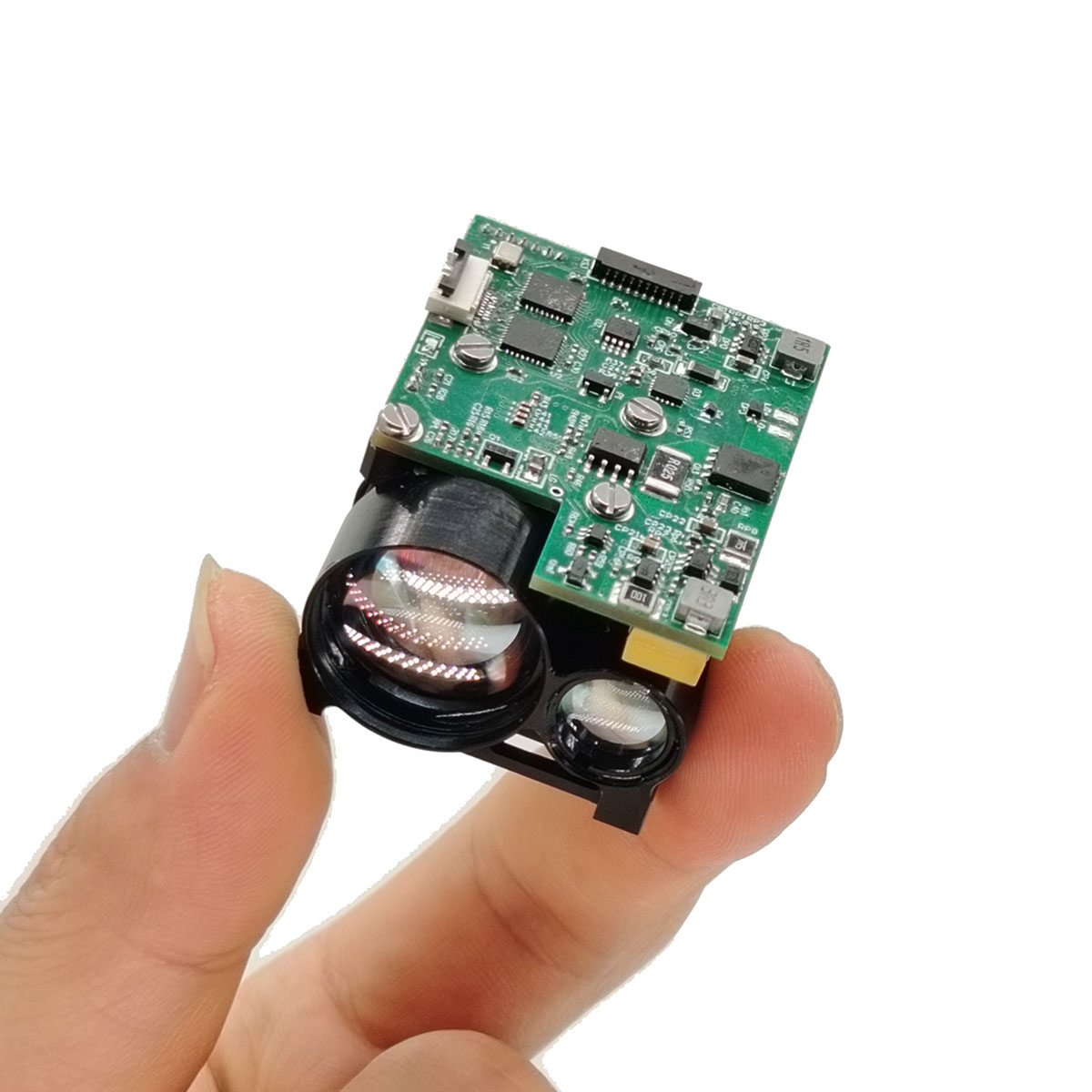

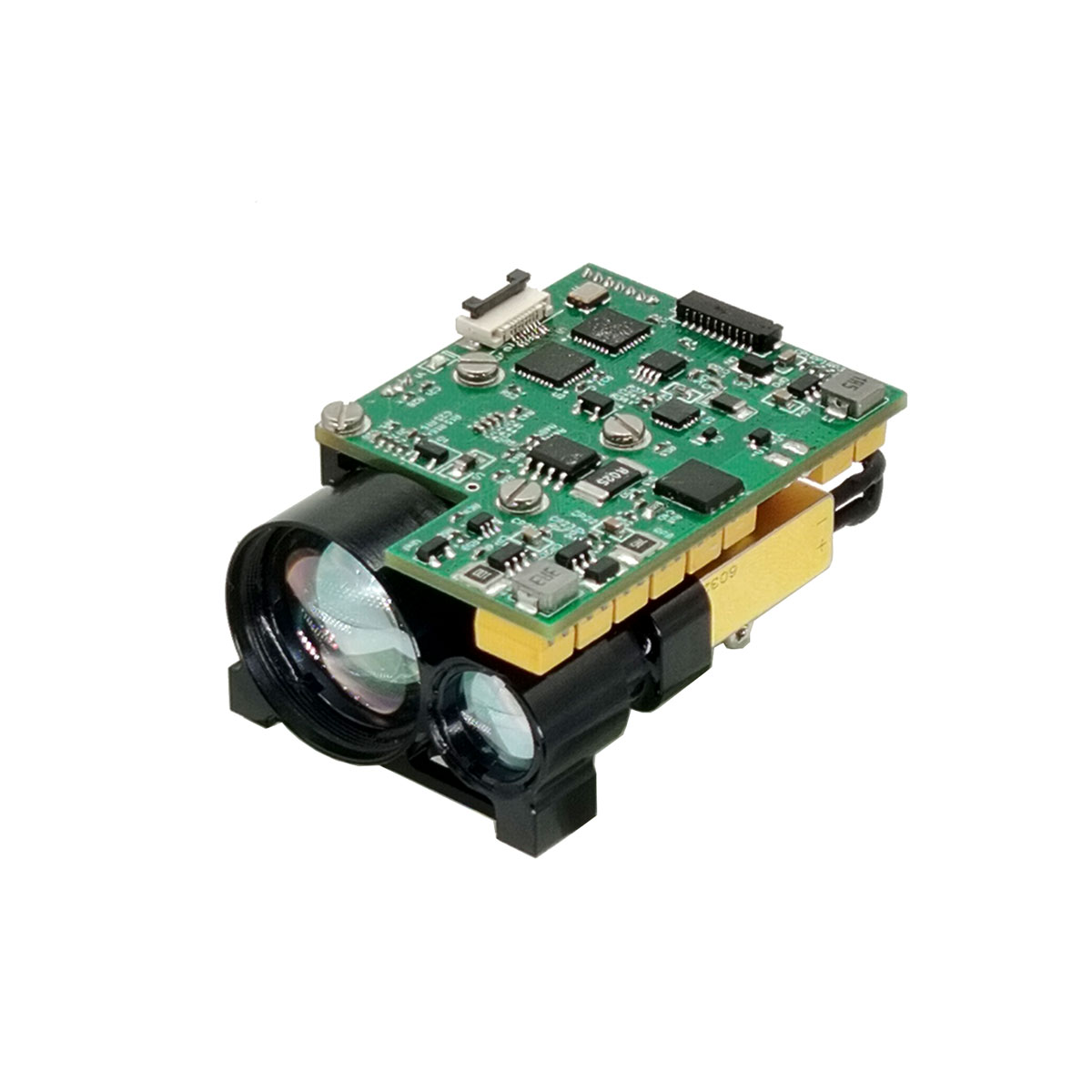

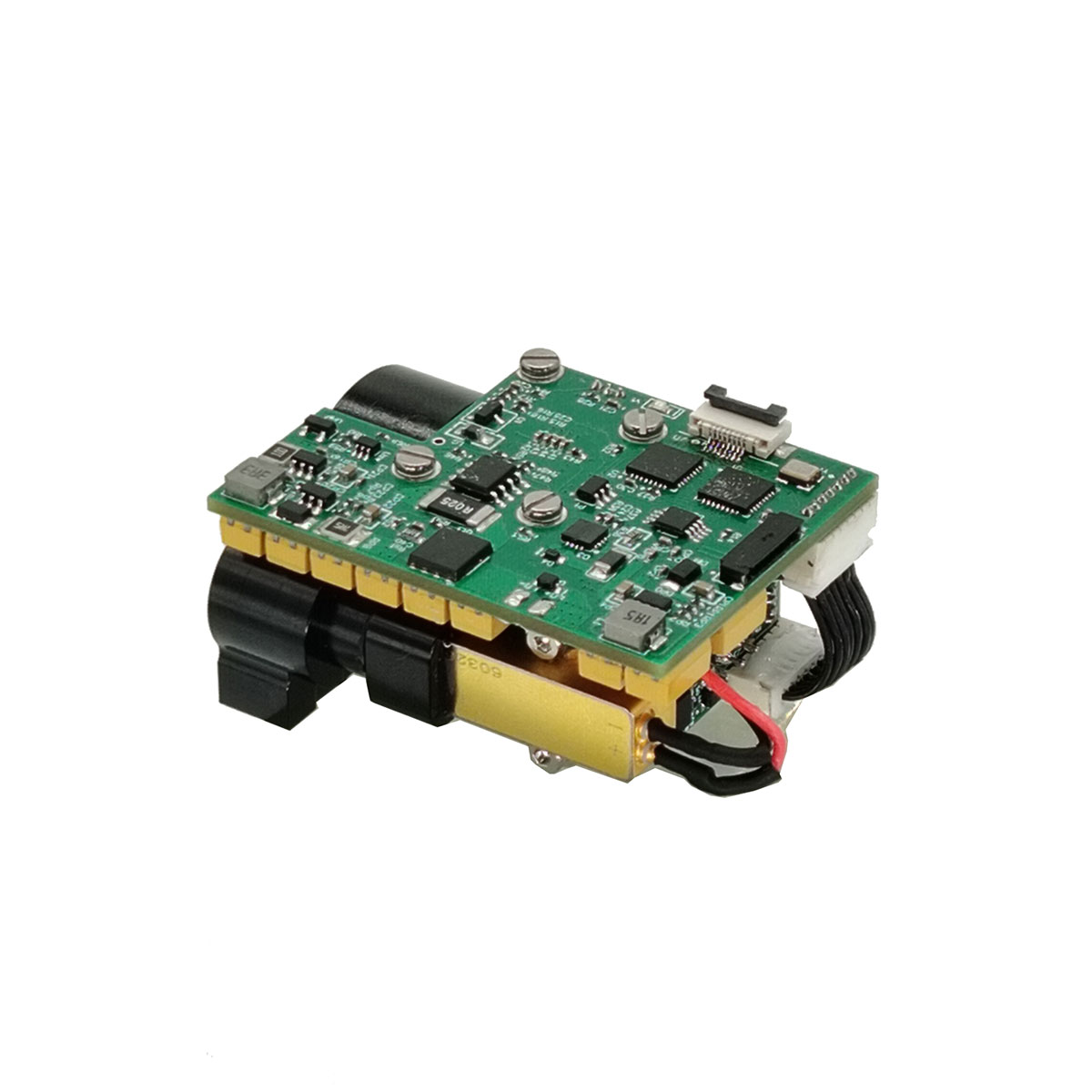

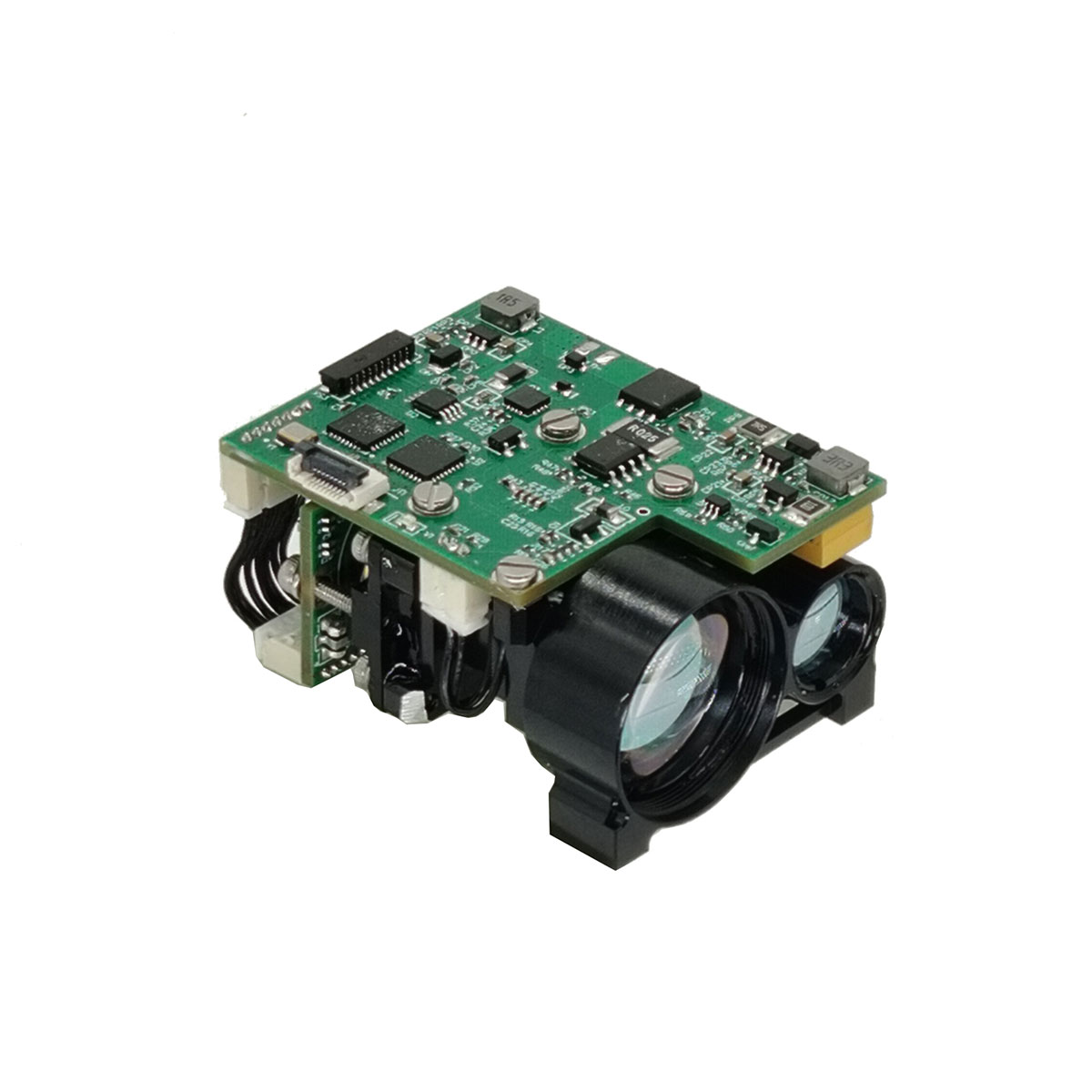

Modulo di faninder a gamma laser da 3 km per pod UAV
Modulo di gattini per range laser da 3 km STA-H0306X per il pod UAV adotta il componente laser a vetro Erbium da 1535 nm auto-sviluppato, che ha le caratteristiche di lungo raggio, basso consumo di energia, dimensioni ridotte e sicurezza degli occhi umani.
Modello:STA-H0306X
Invia richiesta
Descrizione del prodotto
Performance dell'intervallo: 3000 m (target da 2,3x2,3 m), 6000 m (intervallo massimo)
Accuratezza a distanza ± 1 m
Precisione di misurazione ≥ 98%
Peso ≤ 57g
Accuratezza a distanza ± 1 m
Precisione di misurazione ≥ 98%
Peso ≤ 57g
Modulo da 3 km per la portata laser per caratteristiche tecniche del pod UAV
1.
2. Utilizzo della tecnologia di progettazione ottica non termica, con una buona capacità di soppressione del rumore ottico, prestazioni di distanza vicino alla distanza e prestazioni ottiche ad alta e bassa temperatura;
3. L'interfaccia interna del circuito adotta il processo di connessione diretta del filo di saldatura, che è fermo e affidabile, che può evitare il corto circuito o lo scarso contatto causato dall'allentamento, l'ossidazione e il vapore acqueo del connettore e migliorare l'affidabilità e la vita del prodotto.
2. Utilizzo della tecnologia di progettazione ottica non termica, con una buona capacità di soppressione del rumore ottico, prestazioni di distanza vicino alla distanza e prestazioni ottiche ad alta e bassa temperatura;
3. L'interfaccia interna del circuito adotta il processo di connessione diretta del filo di saldatura, che è fermo e affidabile, che può evitare il corto circuito o lo scarso contatto causato dall'allentamento, l'ossidazione e il vapore acqueo del connettore e migliorare l'affidabilità e la vita del prodotto.
Indice di performance del prodotto
| Articolo | Indice | |
| Modello | STA-H0306X | |
| Lunghezza d'onda operativa | 1535nm ± 10nm | |
| Range Range | 20-6000 m | |
| Performance della gamma | 6000 m | Intervallo massimo |
| 4500m | Grande bersaglio, riflettività: 60%, visibilità dell'osservatore 12 km | |
| 3000 m | 2,3 × 2,3 m Dimensione target, riflettività: 30%, visibilità dell'osservatore 8 km | |
| 1600m | Dimensione target 1 × 1 m, riflettività: 10%, visibilità dell'osservatore 8 km | |
| Interfaccia di comunicazione | RS422 / TTL (personalizzabile) | |
| Umidità | ≤ 60% | |
| Precisione a distanza | ± 1 m | |
| Tasso di precisione | ≥98% | |
| Angolo di divergenza | ≤0,5 mrad | |
| Frequenza a distanza | 1 ~ 10Hz | |
| Misurare | ≤48,5 mm × 36 mm × 26 mm | |
| Voltaggio | 5v | |
| Consumo energetico | Consumo di energia di standby ≤1W. Consumo di energia nominale ≤1,6w. Consumo energetico di picco ≤4w |
|
| Temperatura di lavoro | -40 ℃～+70 ℃ | |
| Temperatura di conservazione | -50 ℃～+75 ℃ | |
| Peso | ≤57G | |
Applicazioni per il modulo Finder Laser Range STA-H0306X
Imaging termico, visione notturna e altri dispositivi mobili portatili
Sistemi di osservazione e sorveglianza del confine
Kit sensore per baccelli UAV e UGV
Sistemi di osservazione e sorveglianza del confine
Kit sensore per baccelli UAV e UGV
Modalità a distanza e tempo di distanza
A) Tempo di distanza continuo massimo singolo: ≥35min;
b) Il tempo di intervallo massimo per la misurazione della distanza continua: ≤15s.
Stabilità dell'asse ottico laser ≤ 0,1 mrad (intervallo di temperatura full);
Non parallelismo dell'asse ottico laser al riferimento di installazione ≤0.25Mrad;
b) Il tempo di intervallo massimo per la misurazione della distanza continua: ≤15s.
Stabilità dell'asse ottico laser ≤ 0,1 mrad (intervallo di temperatura full);
Non parallelismo dell'asse ottico laser al riferimento di installazione ≤0.25Mrad;
Interfaccia di installazione della struttura
Interfaccia elettrica
Interfaccia di comunicazione RS422/TTL Comunicazione;
TAUD TAUD: 115200;
Bit di dati: 8;
Inizia bit: 1;
Stop bit: 1;
Parità bit: nessuno;
b) connettore esterno;
Il lato superiore del computer realizza il test di reticolazione con il connettore DF52-10S-0.8 sul lato del telemetro attraverso il connettore DF52-10P-0.8C.
TAUD TAUD: 115200;
Bit di dati: 8;
Inizia bit: 1;
Stop bit: 1;
Parità bit: nessuno;
b) connettore esterno;
Il lato superiore del computer realizza il test di reticolazione con il connettore DF52-10S-0.8 sul lato del telemetro attraverso il connettore DF52-10P-0.8C.
Tabella 1 Definizioni dei pin
| Spillo | Grado | Definizione delle caratteristiche elettriche | Osservazioni |
| P-1 | Vin+ | Potenza di input positiva | Alimentazione elettrica |
| P-2 | Vtn+ | ||
| P-3 | Com | Potenza di ingresso negativa | |
| P-4 | Com | ||
| P-5 | Rs422_txd+ | Porta di uscita del segnale | Dal rangefinder al computer host |
| P-6 | Rs422_txd- | ||
| P-7 | Rs422_rxd- | Porta di ingresso del segnale | Dal computer host a rangefinder |
| P-8 | Rs422_rxd+ | ||
| P-9 | Giudice | Terreno di comunicazione |
|
| P-10 | Swink | Porta dell'orologio |
