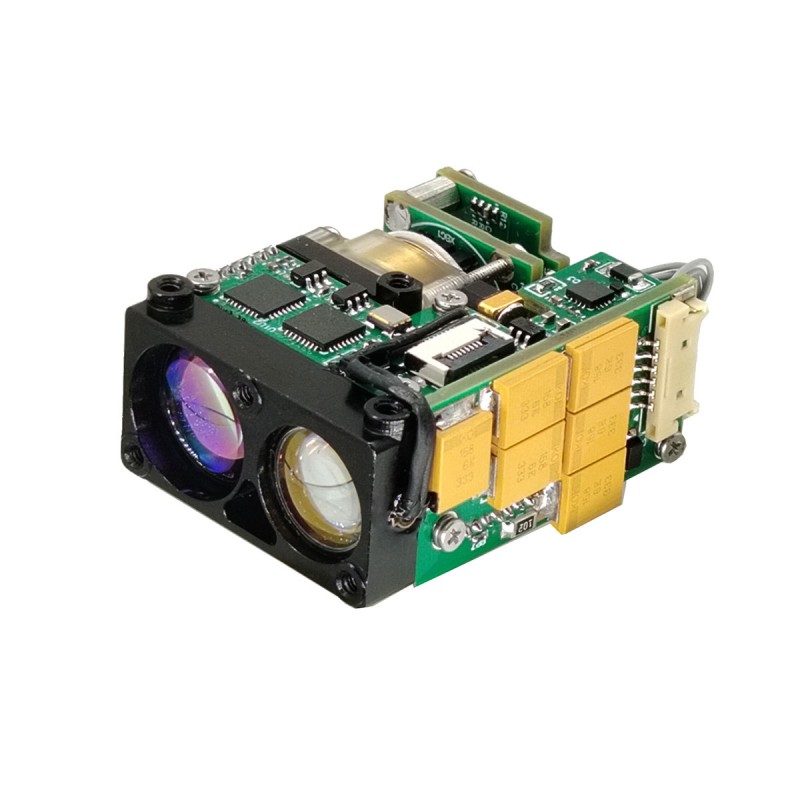

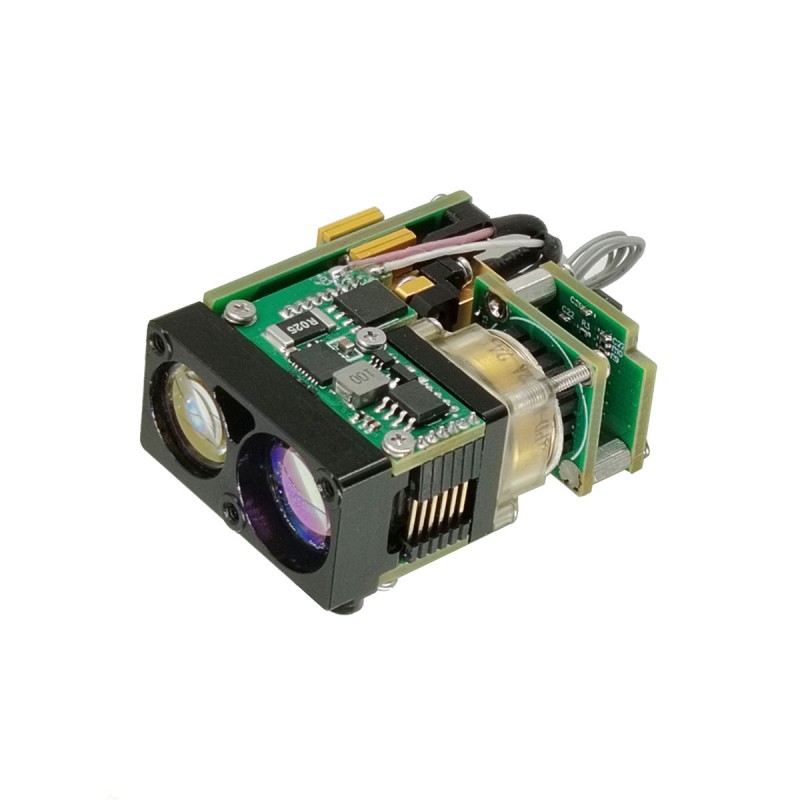

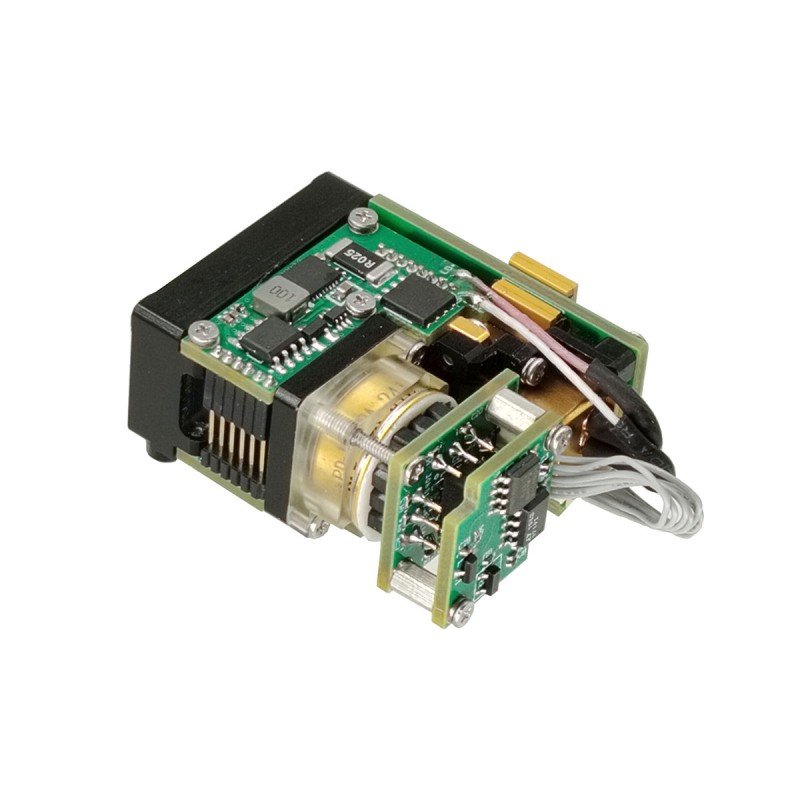

MODULO DI RANGE LASER ECCIA DI 3 km

STA-B30X è un modulo di misurazione della distanza laser per occhio umano, che può rilevare la distanza target e trasmettere la distanza misurata al computer superiore attraverso la comunicazione seriale. Visibilità ≥ 12 km, riflettività target ≥ 0,3, umidità ≤ 80%, il veicolo (2,3 m × 2,3 m target) distanza di variazione ≥ 3 km.

Invia richiesta

Descrizione del prodotto

Funzioni principali

(1) a distanza singola e a distanza continua;
(2) rispondere ai comandi che vanno al laser e può smettere di vagare in qualsiasi momento secondo il comando di arresto;
(3) dati sulla distanza di uscita e informazioni sullo stato una volta per impulso durante la misurazione della distanza;
(4) può segnalare il numero cumulativo di impulsi laser trasmessi (nessuna perdita di potenza);
(5) Selezione della distanza, indicazione target anteriore e posteriore;
(6) Funzione di autotest.

Indice di performance del prodotto

Articolo	Parametro tecnico	Istruzione
Modello	Sta-B30x
Lunghezza d'onda di lavoro	1535 ± 5 nm
Sicurezza degli occhi	Classe 1 (IEC 60825-1)
Ricevere apertura	Φ13mm
Apertura di emissione	Φ13mm
Capacità di distanza	15-5000m
Range Range	≥5000 m	Obiettivi di grande edificio, riflettività: 0,6, visibilità dell'osservatore 20 km
	≥3000 m	Target NATO
	≥2000 m	Bersaglio umano
	≥600m	Target UAV
Mini gamma	15m
Rilevamento multi-target	Fino a 3 bersaglio
Precisione a distanza	± 1 m	3d
Frequenza a distanza	1 ~ 10Hz regolabile
Tasso di precisione	≥98%
Tasso di falso allarme	1%
Angolo di divergenza	≤0.6Mrad
Interfaccia di comunicazione	Ttl	L'interfaccia RS422/RS232 può essere personalizzata
Voltaggio	DC5 ~ 16V
Consumo energetico	≤1.2w (@1Hz)	Potere di lavoro
Consumo energetico	≤5W	Potenza di punta
Stabilità dell'asse ottico laser	≤0,05Mrad
Errore parallelo	≤0.3Mrad	Errore di parallelismo dell'asse ottico al riferimento
Shock meccanico	75g, 1ms
Temperatura di lavoro	-40 ℃～+70 ℃
Temperatura di conservazione	-55 ℃～+75 ℃
Affidabilità	MTBF ≥ 1500h
Misurare	≤43 × 31 × 16mm
Peso	≤44g
Funzione principale		Primo e ultimo target che varia, a distanza multi-target, selettività della distanza

Note:

1) dimensione target NATO 2,3 m × 2,3 m; Dimensione del bersaglio umano 0,5 m × 1,7 m; Dimensione target UAV 0,2 M × 0,3 M; Riflettività 30%, umidità≤80%, visibilità dell'osservatore. 12 km

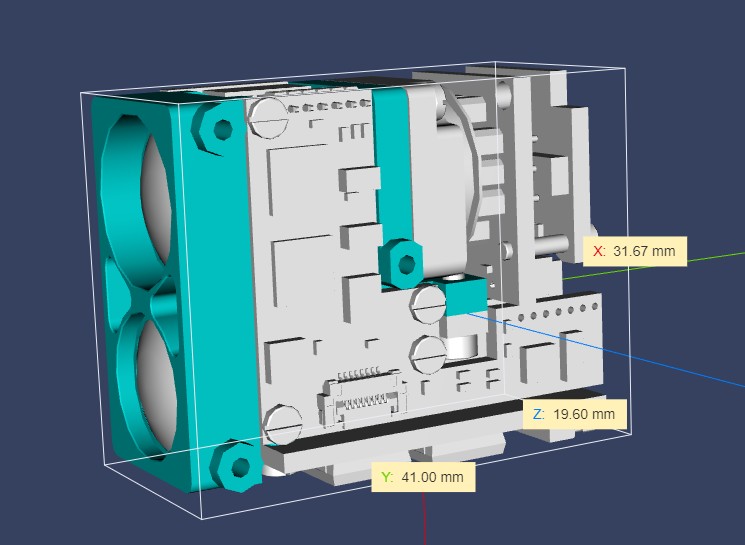

Interfaccia di installazione della struttura

Requisiti di interfaccia elettrica

Interfaccia di comunicazione: UART (TTL_3.3 V), 115200 bps, 1 bit di avvio, 8 bit di dati, 1 stop no, nessuna bit di parità;

Tabella 1 Definizione principale

Spillo	Definizione	Colore della linea	Note
1	Alimentazione +	Rosso	4.5-16v
2	Alimentazione elettrica -	Nero	GND
3	Power_on	Bianco	Potenza sul controllo TTL_3.3V Livello, Modulo ON (> 2,7V), Modulo Off (<0,3 V)
4	Uart_tx	Giallo	Mittente porta seriale
5	Uart_rx	Verde	Ricevitore della porta seriale
6	GND	Nero	Terra porta seriale

Moduli che portano OEM/ODM e soluzioni personalizzate

Il B0815X è progettato per gli integratori di sistema che cercano una soluzione a distanza laser comoda, potente e compatta. Fornisce prestazioni affidabili in una vasta gamma di applicazioni.

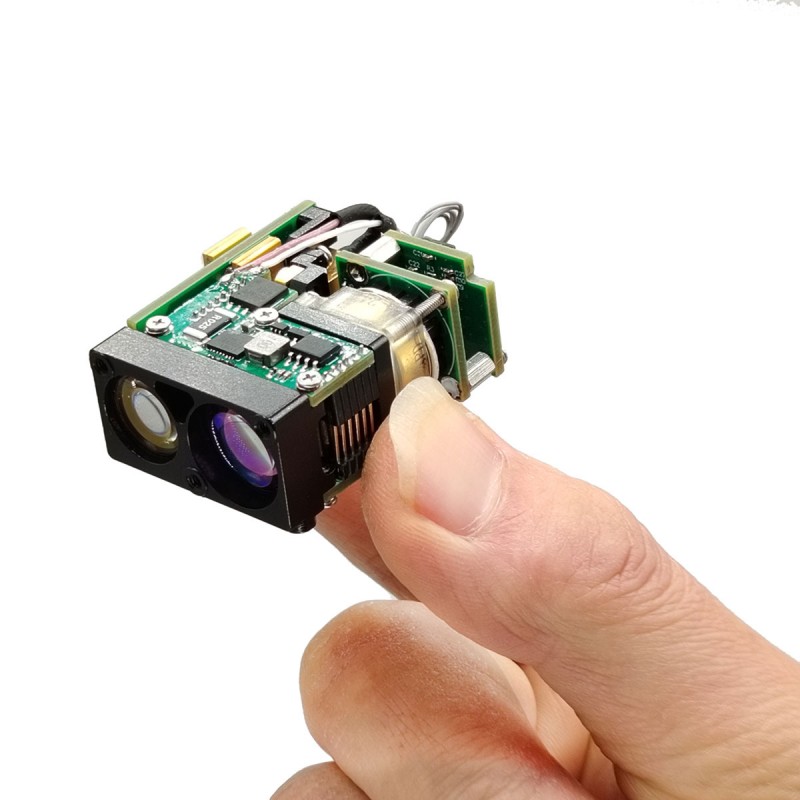

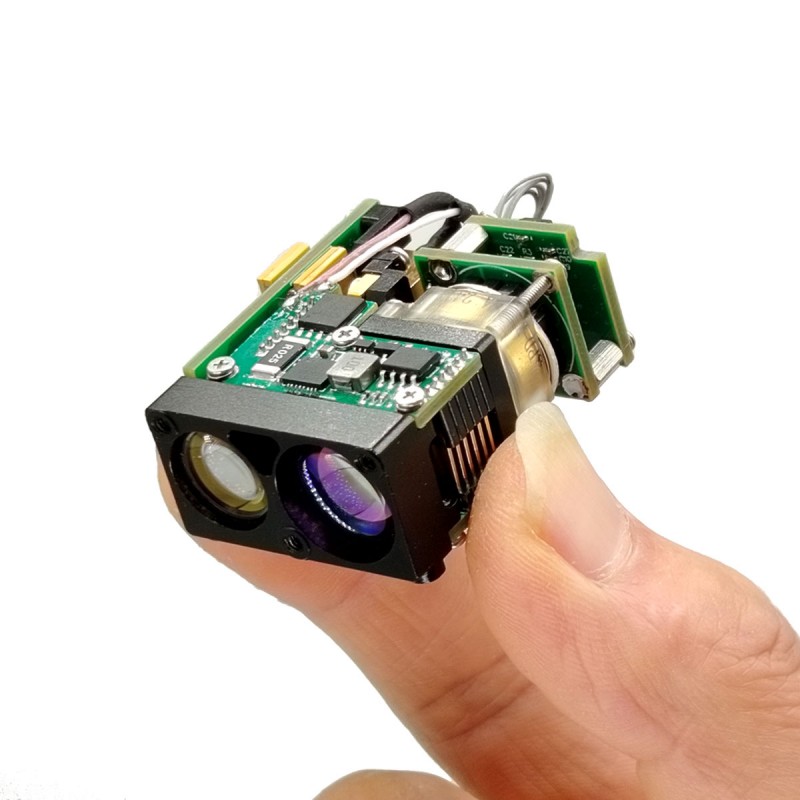

È molto piccolo, ultra-luce, ha un basso consumo energetico e può essere misurato a lunga distanza. È adatto per dispositivi portatili (imaging termico), applicazioni di montaggio delle armi, sistemi portatili e suite di sensori leggeri e veicoli aerei senza pilota o UGV.
