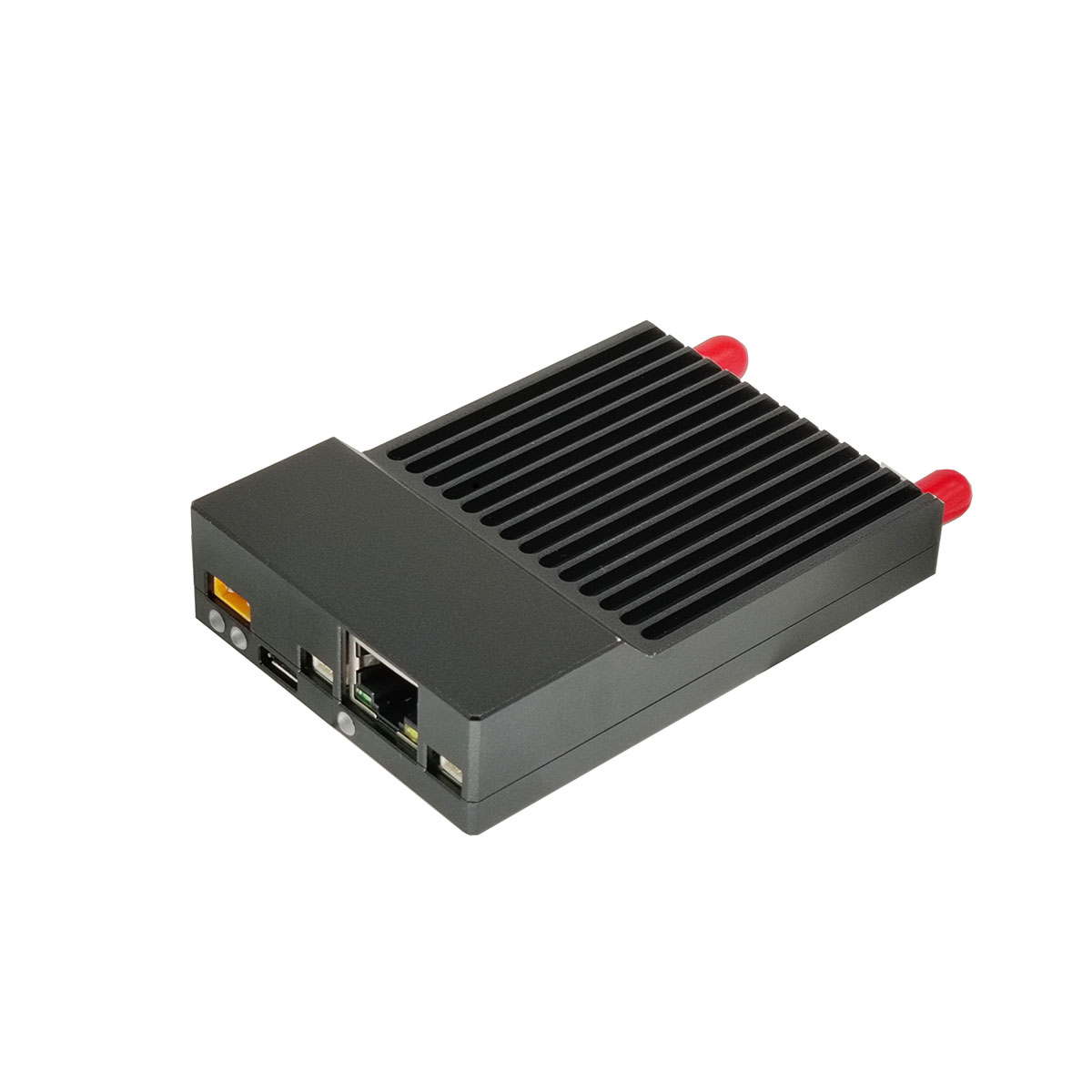

Rete mesh di collegamento per trasmissione video drone da 20 km
Il prodotto della Serie T è un sistema di trasmissione wireless digitale a banda larga ottimizzato per applicazioni con apparecchiature senza pilota. Questo sistema incorpora tecnologie come la diversità dell'antenna MIMO, la modulazione COFDM, TDD e la correzione degli errori diretti. È dotato di elevata affidabilità di trasmissione, bassa latenza e supporta varie modalità di rete tra cui reti a stella, a catena e Mesh. Può soddisfare le esigenze di trasmissione di dati e video ad alta velocità in diversi scenari complessi e ambienti a distanza variabile.
Invia richiesta
Descrizione del prodotto
Applicazione
È particolarmente adatto per applicazioni in campi quali la prevenzione degli incendi boschivi, il trasporto ferroviario, la ricognizione UAV, i collegamenti dati di sciami UAV, il salvataggio di emergenza, l'ispezione delle linee elettriche, il pattugliamento degli oleodotti, le operazioni di sicurezza delle frontiere e anti-contrabbando, i sistemi senza pilota, l'allevamento marino, la sicurezza mobile e la ricognizione militare.
Accessori e parametri
| Collegamento di trasmissione | |
| Modello | STA-T20M |
| Misurare | 92×62×20,5（mm） |
| Peso | 106±1g |
| Rete | Supporta reti a forma di stella |
| Banda di frequenza RF | 1427,9 ~ 1447,9 MHz |
| Personalizzabile | 806~826 MHz/1427,9~1447,9 MHz/2401,5~2481,5 MHz |
| Livello di potenza | 25dBm±2 |
| Sensibilità | 10 MHz（-103 dBm）/5 MHz（-104 dBm）/3 MHz（-106 dBm） |
| Metodi di trasmissione | unidirezionale, bidirezionale |
| Modalità di trasmissione e ricezione | singolo trasmettitore doppio ricevitore |
| Larghezza di banda funzionante | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Velocità dati massima | 20 Mbps (- tipo Y)/100 Mbps (- tipo M) |
| Supporta il numero di nodi di rete | Supporta il numero di nodi di rete N ≥ 2 e un massimo di 15 nodi di accesso |
| Trasmissione video | comunicare con terminali esterni tramite la porta Ethernet |
| Trasmissione dei dati | Comunicare con terminali esterni tramite la porta RS232 |
| Tempo di costruzione della catena | Avvio a freddo ≤ 20 s |
| Tensione in ingresso | 12V-24V |
| Anti interferenza | Supporta il salto di frequenza di banda |
| Ritardo dell'interfaccia aerea | ritardo di trasmissione da nodo a nodo centrale<=200ms |
| Consumo energetico di picco | valore di consumo energetico di 150 mA ± 15% alla velocità massima |
| Configurazione WEB | supporta le funzioni di configurazione/report/query di base |
| Metodi di modulazione | QPSK, 16QAM, 64QAM |
| Temperatura di conservazione | -40°C~+85°C |
| Temperatura di lavoro | -20°C~+75°C |
| Conchiglia | Lega di alluminio |
| Accessori | |
| Nome del prodotto | Antenna in fibra di vetro |
| Modello | TQJ-1400AT-7 |
| Frequenza | 1425~1450 MHz |
| Guadagno | 7dBi |
| Rapporto delle onde stazionarie | ≤ 1,3 |
| Impedenza nominale - Ω | 50 |
| Lunghezza | 62 cm |
| Diametro | 1,85 cm |
| Direzione della radiazione | Omnidirezionale a 360° |
| Interfaccia | Testa femmina NK/testa maschio N |
| Nome del prodotto | Base a ventosa per antenna con estremità terra |
| Gamma di frequenza - MHz | 0-6,0 GHz |
| Giunto fisso a ventosa | Testa N-femmina Sede N-K femmina |
| Diametro del telaio | 11 cm |
| Lunghezza del cavo | 46 cm |
| Nome del prodotto | Antenna ad asta adesiva Sky End |
| Lunghezza | 23,5 centimetri |
| Frequenza | 1425~1450 MHz |
| Guadagno | 2dBi |
| Rapporto delle onde stazionarie | ≤ 1,3 |
| Impedenza nominale - Ω | 50 |
| *Altri accessori opzionali* | |
| Nome del prodotto | Cavo adattatore RG58 |
| Lunghezza della linea | 20 cm |
| Banda di frequenza applicabile | 6000 MHz |
| Filo | Filo RG58 con un diametro esterno di 5 mm |
| Modello di interfaccia | Ago interno testa maschio SMA/testa maschio N |
| Attenuazione | 0,15 dB/m² |
| Resistenza | 50 Ω |
| Nome del prodotto | Kit fissaggio antenna in fibra di vetro |
| Piastra fissa: | Lunghezza: 8 cmLarghezza: 6 cmDiametro del foro: 0,9 cmDistanza tra i centri dei fori: 60,5 cm |
| Componente a forma di U: | Lunghezza totale: 8,3 cmLunghezza vite: 4,8 cmLarghezza: 6 cmDado: M8Shrapnel: M8Guarnizione: M8 |
| Nome del prodotto | Antenna omnidirezionale in fibra di vetro da 1,25 metri |
| Modello | TQJ-1400AT-11 |
| Frequenza | 1425~1450 MHz |
| Guadagno | 11 dBi |
| Rapporto delle onde stazionarie | ≤ 1,3 |
| Impedenza nominale - Ω | 50 |
| Lunghezza | 1250 mm |
| Diametro | 20 mm |
| Direzione della radiazione | Omnidirezionale a 360° |
| Interfaccia | Testa femminile NK |
| Nome del prodotto | Antenna omnidirezionale in fibra di vetro da 1,5 metri |
| Modello | TQJ-1400AT-12 |
| Frequenza | 1425~1450 MHz |
| Guadagno | 12dBi |
| Rapporto delle onde stazionarie | ≤ 1,3 |
| Impedenza nominale - Ω | 50 |
| Lunghezza | 1500 mm |
| Diametro | 20 mm |
| Direzione della radiazione | Omnidirezionale a 360° |
| Interfaccia | Testa femminile NK |
| Nome del prodotto | Antenna omnidirezionale in fibra di vetro da 1,8 metri |
| Modello | TQJ-1400G-14 |
| Frequenza | 1425~1450 MHz |
| Guadagno | 14dBi |
| Rapporto delle onde stazionarie | ≤ 1,3 |
| Impedenza nominale - Ω | 50 |
| Lunghezza | 1800 mm |
| Diametro | 44mm@max |
| Direzione della radiazione | Omnidirezionale a 360° |
| Interfaccia | Testa maschile SMA-N |
Definizione dell'interfaccia
| Numero di serie | Funzione |
| 1 | Interfaccia antenna ricevente SMA |
| 2 | Interfaccia antenna ricetrasmettitore SMA |
| 3 | Ingresso alimentazione trasmissione dati immagine (testa femmina 12V-24V XT30-2P) |
| 4 | Spia di alimentazione |
| 5 | Porta di aggiornamento firmware micro USB |
| 6 | Porta Ethernet RJ45 |
| 7 | Spia dati della porta di rete |
| 8 | Interfaccia porta seriale (TTL 3,3 V) |

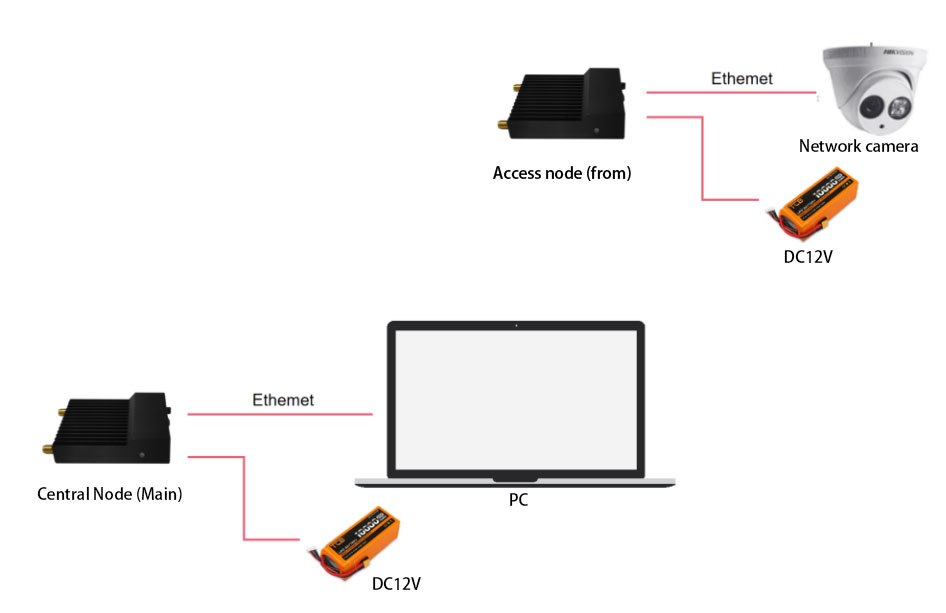

Schema di collegamento

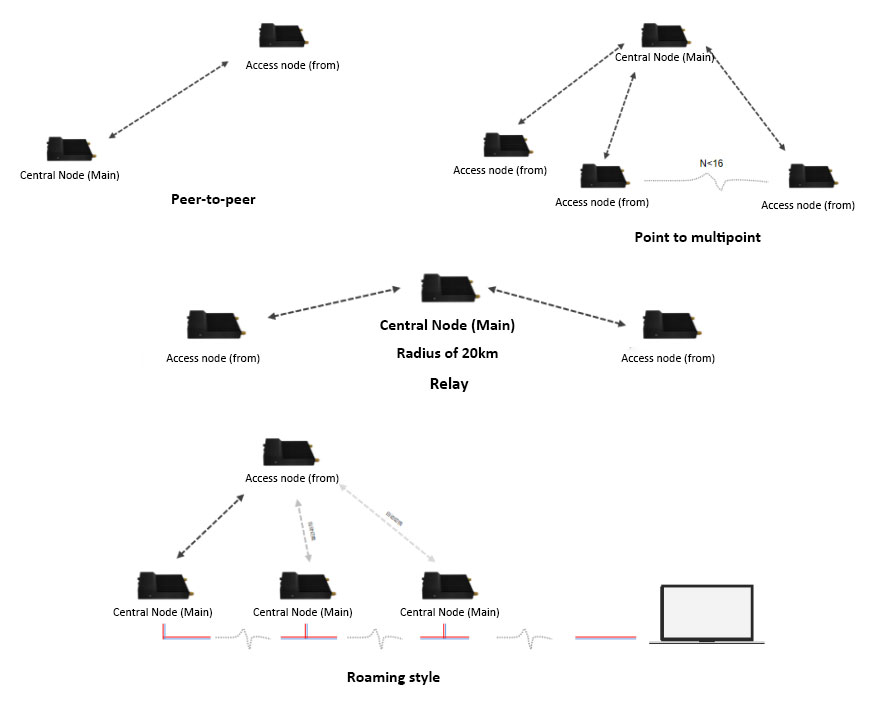

Modalità di lavoro
