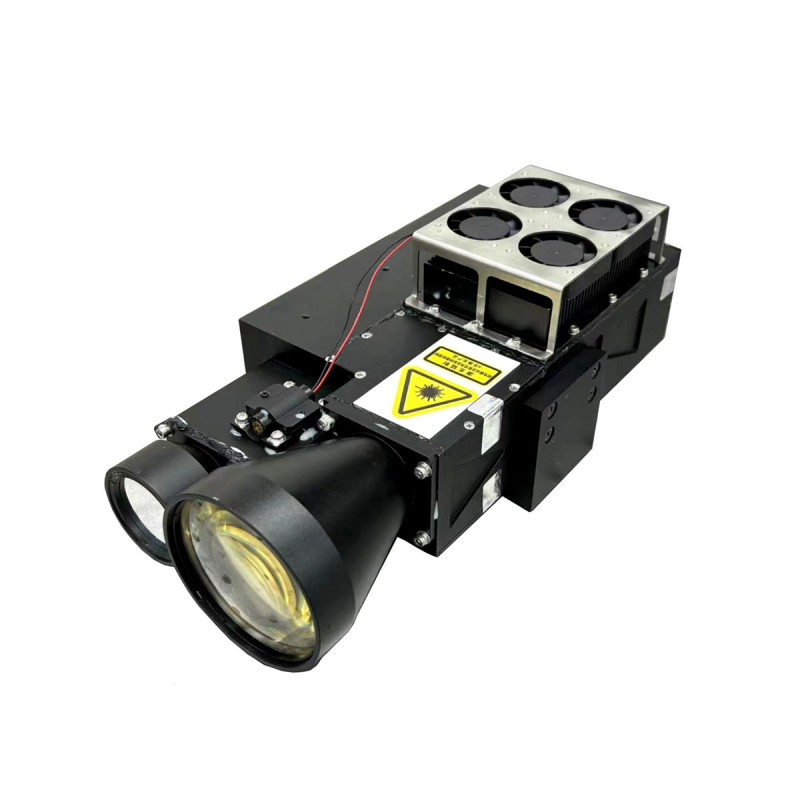

Designatore target laser da 160mj (Ltd) WIHT LRF

STA-Z160M è un desigatore target laser militare da 160 MJ che svolge un ruolo cruciale nei sistemi di mira di precisione, in grado di fornire una guida precisa per le munizioni intelligenti. Attraverso un sistema ottico avanzato, segna il bersaglio con un raggio laser, garantendo che le armi guidate dalla precisione possano distruggere il bersaglio con precisione ed efficienza estremamente elevata.

Invia richiesta

Descrizione del prodotto

Questo modello di designatore target laser adotta il design integrato, il sistema è costituito da una sorgente di luce laser e un driver, un modulo di misurazione a distanza, un sistema di osservazione e un modulo di controllo.

Funzione principale

Funzione di portata laser;
Funzione di irradiazione laser;
trigger segnale di isolamento fotoelettrico;
raggio di mira smontato;
funzione di trigger esterno;

Principali indicatori tecnici

Lunghezza d'onda di lavoro	1064nm ± 1nm
Energia di irradiazione laser	Sia 85mj che 160mj possono essere cambiati
Ritardo della luce	304µs ± 1µs
Angolo di dispersione del raggio laser	≤0.2Mrad
Frequenza di irradiazione	8 ~ 21Hz
Frequenza a distanza	10Hz
Larghezza dell'impulso laser	10ns ~ 15ns
Stabilità di potenza	≤ ± 8%
Range Range	0,2 m ~ 30 km (dimensione target 10 m 10 m 8 m, visibilità 30 km)
Errore a distanza	meno o uguale a 5 metri
Selezione target	primo/secondo/fine
Tasso di misurazione accurato	98%
Tempo di avvio	＜ 1 minuto （a temperatura normale）
Ora di lavoro	Modalità a distanza	Lavorando continuamente per 5 minuti, riposo per 4 minuti, 5 cicli continui （a temperatura bassa/normale） funzionando continuamente per 5 minuti, riposo per 4 minuti, 2cicli continui （ad alta temperatura e uscita 85mJ） funzionando continuamente per 2 minuti, riposo per 4 minuti, 2Cycles continui （ad alta temperatura e output 160m）
	Modalità di irradiazione	Tempo di irradiazione 90s, riposo 60s, 5 cicli continui （a temperatura bassa/normale e uscita 85 MJ） Tempo di irradiazione 60S, riposo 60S, 5 cicli continui （a temperatura bassa/normale e 160 MJ Output） Irradiazione 90S 90S, 60 di riposo, a tempo continuo. Output da 160 MJ）
Peso set completo	≤ 3,3 kg

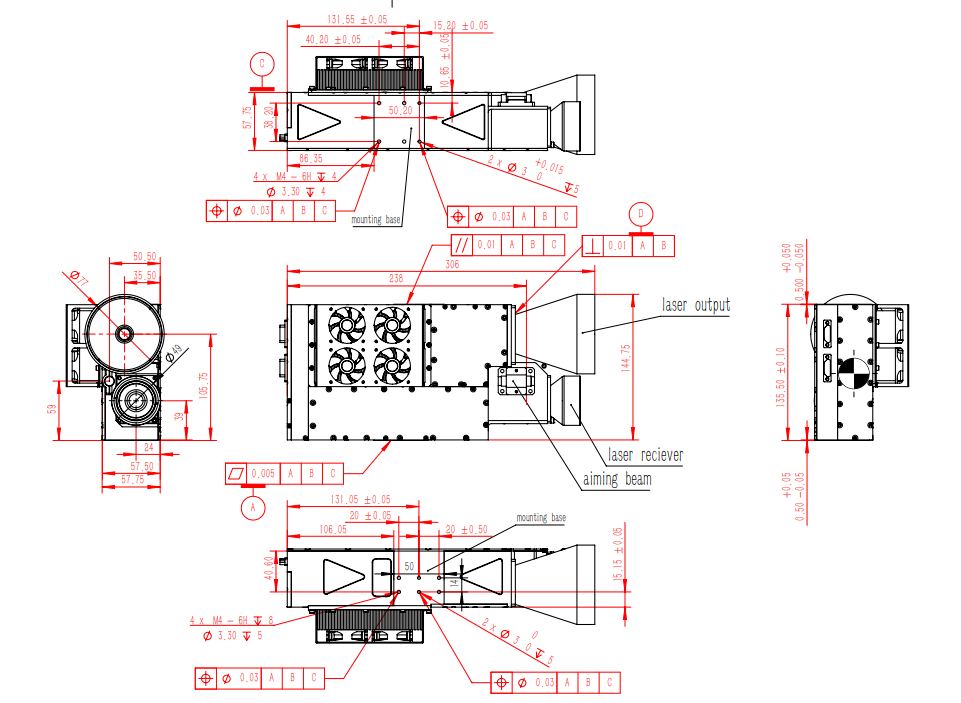

Volume del set completo

Interfaccia elettrica

Communication Connector (Modello Socket J30J-15ZKP, BUT Plug Model J30J-15TJ) Definizione PIN

Spillo	Definizione	Contenuto	Tipo di segnale	Osservazioni
1	TX+	Rs422 Invia positivo (locale)	Produzione	Computer host oggetto
2	TX -	Rs422 Invia negativo (locale)	Produzione	Computer host oggetto
3	Rx+	Rs422 riceve positivo (locale)	Ingresso	Computer superiore oggetto
4	RX -	Rs422 Ricevi negativo (locale)	Ingresso	Computer superiore oggetto
5	GND	Terra rs422	Trovaggio del segnale	Computer superiore oggetto
6				Speciale di debug del produttore
7				Speciale di debug del produttore
8				Speciale di debug del produttore
9				Speciale di debug del produttore
10				Speciale di debug del produttore
11				Speciale di debug del produttore
12				Speciale di debug del produttore
13				Speciale di debug del produttore
14		Sistema di tempo esterno +	Ingresso	Differenziale rs422
15		Sistema temporale esterno -	Ingresso	Differenziale rs422

Connettore di alimentazione (tipo di plug J30J02P020P000S0P120, tipo Plug J30J02P020S000S0L000) Definizione pin

Numero pin	Definizione	Osservazioni
A, b	24 V.	Il colore del filo è rosso
CD	GND	Il colore del filo è nero

Indicatori di prestazione chiave

Alimentazione e consumo di energia	Gamma di alimentazione	20V ~ 33V, DC
	Consumo energetico	La potenza di picco non è superiore a 260 W, la potenza di standby non è superiore a 60 W (temperatura normale)
Affidabilità	MTBF non è inferiore a 4000H (il tempo di fuoco totale è maggiore di 3 milioni)
Sicurezza	Imposta un dispositivo di avviso affinché il laser funzioni
	L'uscita del trasmettitore laser è fornita con evidenti segnali di avvertimento
	L'attrezzatura è ben messa a terra
Manutenibilità	Tutti i principali componenti e apparecchiature funzionali hanno sia indicatori di guasto che indicatori per il normale funzionamento
	Il tempo di riparazione medio MTTR non è superiore a 20 minuti
Requisiti di compatibilità elettromagnetica	Nel processo di avvio del sistema, l'apparecchiatura può essere compatibile con altre apparecchiature nel sistema e funzionare normalmente

Requisiti di adattabilità ambientale

Temperatura	Temperatura operativa		-40 ℃ ~ +60 ℃
	Temperatura di conservazione		-40 ℃ ~ +70 ℃
Calore umido	Umidità relativa		95% ± 3%
	Temperatura		+25 ° C ± 2 ° C.
	Tempo di conservazione		72h
Vibrazione	Forma dello spettro di vibrazione (GRMS = 6.06)		20Hz a 80Hz			+3db/ott
			80Hz a 350Hz			G2/0,04 Hz
			350Hz a 2000Hz			-3db/ott
	Direzione e tempo di vibrazione		vibra in due direzione per almeno 10 minuti
	Punto di controllo		Dovrebbe essere selezionato nell'apparecchiatura o nella superficie del tavolo da agitare vicino alla massima rigidità del prodotto, le apparecchiature di grandi dimensioni possono utilizzare il controllo medio multiplo
	Punto di monitoraggio		Il punto di monitoraggio deve essere selezionato nella parte chiave del prodotto in esame, in modo che la risposta di accelerazione quadrata media della radice non superi il design massimo consentito (GRMS = 6,06)
	Requisiti di installazione		Il campione è saldamente attaccato al tavolo da agitazione e per i prodotti dotati di ammortizzatori, gli ammortizzatori devono essere rimossi prima del test
	Controllo delle prestazioni		Durante i test di vibrazione con l'apparecchiatura accesa, tutti gli indicatori di prestazione devono soddisfare i requisiti tecnici specificati nel documento di progettazione. In caso di fallimento, sono consentite riparazioni. Dopo la riparazione, il valore spettrale deve essere ridotto a 0,01 g²/Hz, GRMS = 3.03 e il campione deve essere sottoposto a vibrazioni nella direzione più suscettibile alle vibrazioni per 10 minuti durante il test di accettazione.
Ciclo di temperatura	Intervallo di temperatura		Test di accensione		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Tasso di variazione di temperatura		Aumento della temperatura		10 ℃/min
			Raffreddamento		10 ℃/min
	Tempi di ciclo		Dieci cicli dovrebbero essere completati, garantendo che gli ultimi 2 cicli siano senza guasti. Se si verifica un guasto durante gli ultimi 2 cicli, dopo le riparazioni, sono richiesti ulteriori 2 cicli privi di guasti.
	Tempo del ciclo		Un tempo di ciclo è 4H, un ciclo include aumento della temperatura → Soggiorno di temperatura → raffreddamento → temperatura → aumento della temperatura
	Tempo di permanenza ad alta e bassa temperatura		Il tempo di permanenza dipende dalla capacità termica del campione. Sulla base del principio del prodotto permeabilità termica o fredda, la temperatura interna del campione viene mantenuta per 5 minuti dopo aver raggiunto la stabilità
	I requisiti del prodotto in esame		Il test del ciclo di temperatura generale con l'intera macchina, dovrebbe essere il più possibile per aprire il coperchio
	Controllare e riparare		Nell'apparecchiatura di test di alimentazione, dopo ogni test del ciclo di temperatura, è necessario confermare che l'apparecchiatura è priva di guasti prima di procedere al ciclo di temperatura successivo
Requisiti inzuppamento	Inzuppare viene eseguito con l'intera attrezzatura
Requisiti di trasporto	L'attrezzatura deve essere trasportata come veicolo intero
	Se il prodotto non ha subito un test di trasporto su strada, è possibile eseguire un test di simulazione di trasporto interno utilizzando una tabella di trasporto di simulazione. Questo test prevede la conduzione di un test di vibrazione ciclica sinusoidale per valutare le prestazioni del prodotto
	I requisiti del test della tabella di trasporto simulato sono i seguenti
	Condizioni di prova	Frequenza		5Hz ~ 200Hz
		Ampiezza		5Hz ~ 7Hz
		Ampiezza 12mm ~ 8mm
		7Hz ~ 200Hz uguale accelerazione 1,5g
		Condizione di test di vibrazione La deviazione consentita è la stessa del test di vibrazione casuale a banda larga
	Direzione	direzione dell'asse verticale e lato; orientamento: verticale e laterale all'asse
	Tempo del ciclo	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minuti per ciclo; quando la frequenza di risonanza del campione viene misurata al di sotto di 5Hz, la frequenza di test può essere estesa a 2Hz, 2Hz ~ 200Hz ~ 2Hz Scansione, il tempo di scansione dovrebbe essere di 15min. Il tempo di vibrazione in ciascuna direzione è 90min
	Dopo il test di trasporto, verificare eventuali segni di danno o allentamento strutturale e condurre un'ispezione di indici tecnici per garantire che soddisfino i requisiti di progettazione
