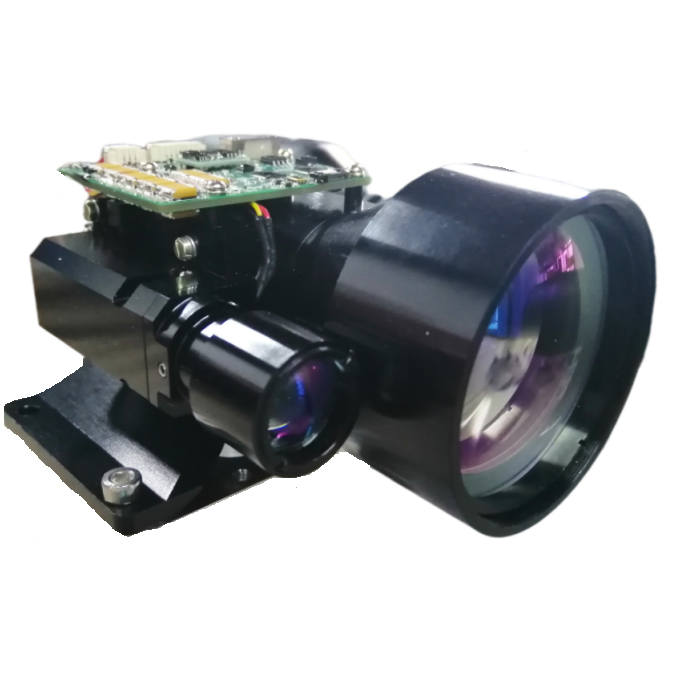

Range Finder da 15 km

Articolo	Parametro tecnico
Lunghezza d'onda di lavoro	1,54 μm ± 0,02μm
Range Scoe	50m ~ 15000m
Oggetto	La visibilità non è inferiore a 20 km in condizioni di visione chiare, l'umidità non è superiore al 50% (30 ° C) e la distanza dai veicoli (target 2,3 m × 2,3 m) è ≥15000 m
	La visibilità non è inferiore a 28 km, l'umidità non è superiore al 50% (30 ° C) e per gli obiettivi con riflettanza diffusa non inferiore al 30% (target 4m × 6m), la distanza di distanza è ≥20000 m
Funzione principale	A distanza singola e continua
	Indicazione target a tre bersaglio e anteriore e posteriore
	Funzione di autotest (incluso: temperatura APD corrente, valore ad alta tensione, tensione interna, valore della zona cieca)
	La funzione di sveglia in standby può essere realizzata modificando l'interfaccia TTL
Precisione a distanza	± 2m
Frequenza di portata continua	0,5Hz-10Hz
Tasso di precisione	≥98%
Un'efficace apertura chiara	50 mm
Numero di impulsi laser sparati tra guasto medio (MNBF)	≥1 × 106 volte
Voltaggio	Dc5v
Consumo di energia funzionante	≤2w (@1Hz)
Consumo di energia di standby	≤0,5 W.
Misurare	120 mm × 85 mm × 58,5 mm
Peso	<413G
Metodo di raffreddamento	Raffreddamento conduttore
Temperatura di lavoro	-40 ℃～+65 ℃
Temperatura di conservazione	-55 ℃～+70 ℃

I moduli di gamma di laser jioptics sono ampiamente utilizzati in scene militari o civili (veicoli aerei senza pilota, baccelli fotoelettrici, attrezzature per imaging termico, ecc.). Nell'ambiente più impegnativo, ad alte prestazioni e ad alta affidabilità svolgono un ruolo importante. Una soluzione solida che consente il tuo prodotto di superare i suoi limiti.

Modello del connettore elettrico: J30J; Plug e cavi corrispondenti devono essere forniti dalla parte B. La definizione dettagliata dell'interfaccia elettrica è la seguente:

La trasmissione dei dati tra Rangefinder e il computer host include i seguenti contenuti:
Comandi di controllo: incluso l'avvio a distanza, a distanza continua, a distanza singola, comandi di query, ecc.
Dati di loopback: comprese le informazioni sulla distanza, la temperatura ambiente, lo stato del mirino, ecc. Lo scambio di dati tra la macchina di misurazione della distanza e il computer host adotta 422 bus. Il protocollo di comunicazione software specifico è il seguente:
Formato di comunicazione: comunicazione RS422, tasso di baud 115200bps;
Formato dati: dati a 8 bit, un bit di avvio, un bit di arresto, nessun controllo di parità, i dati sono costituiti da byte di intestazione, parte del comando, lunghezza dei dati, parte dei parametri, byte di controllo;
Modalità di comunicazione: il controllo principale e la macchina di misurazione della distanza adottano la modalità di comunicazione master-slave, il controllo principale invia i comandi di controllo alla macchina di misurazione della distanza e la macchina di misurazione a distanza riceve ed esegue le istruzioni. Nello stato di portata, il campo di range invia i dati e lo stato del rangefinder al computer superiore in base al ciclo a distanza. Il formato di comunicazione e il contenuto del comando sono mostrati nella tabella seguente.

Il formato del messaggio di invio è il seguente:
