Modulo di range laser da 1535 nm da 10 km

Il modulo di range da 10 km di range da 10 km di Jioptics da 1535nm Sta0410 è appositamente progettato per l'integrazione OEM e può fornire una misurazione accurata per sistemi di controllo antincendio, aeromobili/UAV, serbatoio/UGA, navi, navi, sistemi di sorveglianza delle frontiere e altre applicazioni.
Intervallo massimo ≥ 10000m
Intervallo 2,3 × 2,3 m Dimensioni target ≥4000 m
Accuratezza di misurazione della distanza ± 1 m
Misurazione di precisione ≥ 98%
Peso ≤ 69,5 g

Modello:STA0410

Invia richiesta

Descrizione del prodotto

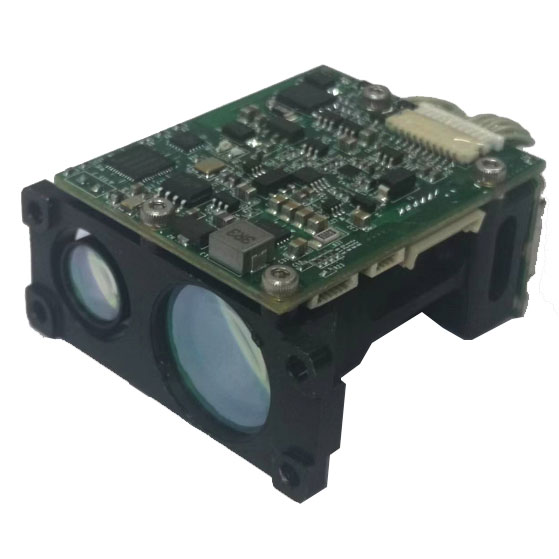

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Blocca e output il segnale di flag che è stato cercato al target, quindi avviare i dati della distanza attraverso l'interfaccia di output, al computer superiore

Le caratteristiche principali del rangefinder laser sono: distanza di rilevamento, volume lungo, piccolo peso e tempo di risposta alla luce Rilevamento rapido e un'elevata precisione possono rilevare più obiettivi e i dati sulla distanza di target di output possono essere fusi nella rete di comunicazione del campo di battaglia.

Prestazioni principali e parametri tecnici

Lunghezza dell'onda laser	1,535 μm
Corrente di standby	0,11a, corrente media 0,25a @5 V Alimentazione;
Tensione operativa	3.3V ~ 5.4V
Tasso di falso allarme	≤1%
Quasi-test rate	98%
Intervallo di test minimo	20m
A distanza	4 km (auto da 2,3x2,3 m), grande bersaglio di 10 km;
Precisione	± 1 m
Frequenza di lavoro	1 Hz, 5 Hz, emergenza 10Hz;
Angolo di divergenza	≤0,5 mrad
Selezione del primo e degli ultimi obiettivi
Interfaccia di output	Rs422
Magazzinaggio	Life di stoccaggio di 12 anni
Idoneità ambientale
Temperatura di 2 miliari	-40 ° C ~+ 55 ° C.
Temperatura di conservazione	-50 ° C ~ + 70 ° C.

Modalità di interfaccia

spillo	simbolo	funzione	pigmento	spiegare
1	T+	Segnale di comunicazione	rosso	Connettiti a PC RX +
2	T-	Segnale di comunicazione	nero	PC RX-
3	R-	Segnale di comunicazione	giallo	Connettersi alla macchina per pc tx-
4	R+	Segnale di comunicazione	verde	Connettiti al PC TX +
5	GND	Comunicazione a	blu
6	GND	Potere a	bianco
7	+5V/3A	fornitura generale	arancia
8	GND	Potere a	marrone

Dimensione del modulo di rangefinder

Scenario dell'applicazione

I moduli di gamma di laser jioptics sono ampiamente utilizzati in scene militari o civili (veicoli aerei senza pilota, baccelli fotoelettrici, attrezzature per imaging termico, ecc.). Nell'ambiente più impegnativo, ad alte prestazioni e ad alta affidabilità svolgono un ruolo importante. Una soluzione solida che consente il tuo prodotto di superare i suoi limiti.
