Modulo di gara di gamma 13 km

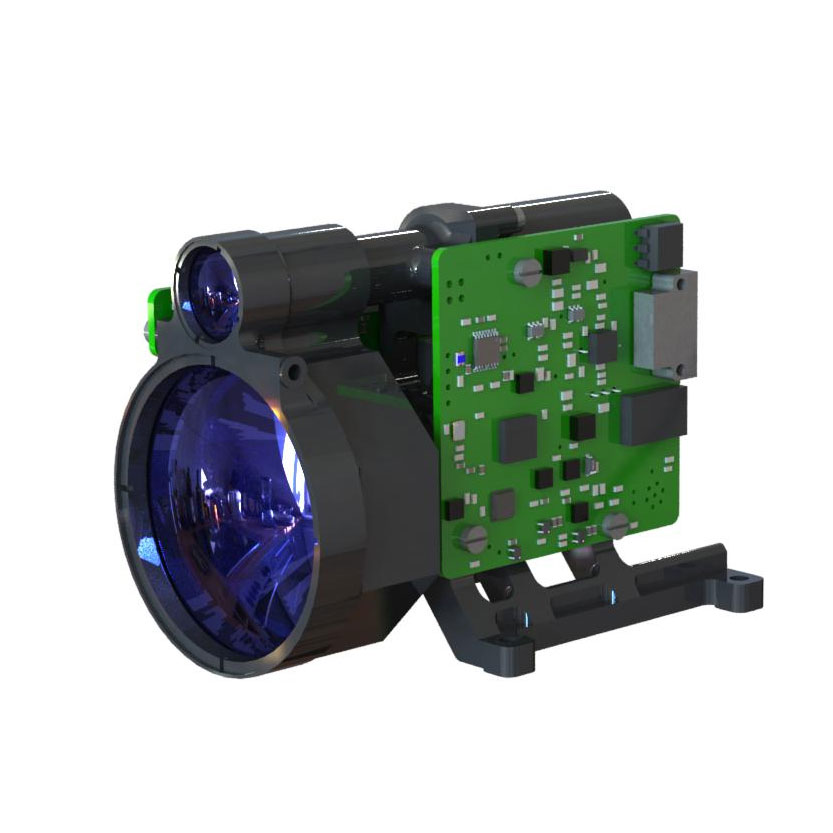

Il modulo Laser Range 13km STA-D1013B adotta il modulo laser in vetro Erbium da 1535 nm sviluppato indipendentemente da Jioptics, che ha le caratteristiche di basso consumo di energia, struttura compatta, alta precisione, distanza di misurazione lunga e sicurezza degli occhi umani.

Invia richiesta

Descrizione del prodotto

Intervallo di misurazione massima: target NATO≥10000m; Target tipico≥15000 m
Accuratezza a distanza ± 1 m
Precisione di misurazione ≥ 98%
Peso ≤230G

Funzionalità del modulo di Rangefinder da 13 km

1. progettazione strutturale integrata, resistenza agli shock e alle vibrazioni, ad alta affidabilità, forte adattabilità ambientale;
2. 1535 Nm Pumato a commutazione Q-switch Erbium Laser Integrated Structod Design e Modalità di installazione di sigillatura multipla a faccia terminale, forte capacità di anti-misocustment, duratura, lunga durata e sicurezza degli occhi umani;
3. L'interfaccia interna del circuito è tutta il processo di connessione diretta al filo saldato, solido e affidabile, che può evitare il corto circuito o uno scarso contatto causato da connettore allentato, ossidazione e vapore acqueo e migliorare l'affidabilità del prodotto e la vita.

Indice di performance del prodotto per modulo Finder Laser Range STA-D1013B

Articolo	Indice
Modello	STA-D1013B
Lunghezza d'onda operativa	1535nm ± 10nm
Range Range	50m-15000m
Performance a distanza	15000 m	Target tipico, visibilità ≥ 25 km
	13000 m	Target grande, visibilità ≥ 25 km
	10000 m	Visibilità ≥ 25 km, target con 0,3 riflettività per veicoli da 2,3 m × 2,3 m
Umidità	≤ 60%
Precisione a distanza	± 1 m
Tasso di precisione	≥98%
Risoluzione della gamma	≤50m
Angolo di divergenza	≤0.3Mrad
Frequenza a distanza	Una volta, 1Hz, 5Hz, 10Hz
Misurare	≤95mm × 60,5 mm × 71,5 mm
Voltaggio	18V ～ 36V
Consumo di energia funzionante	Consumo medio di energia: ≤ 4w
Consumo di energia di standby	≤1.8W
Temperatura di lavoro	-40 ℃～+60 ℃
Temperatura di conservazione	-55 ℃～+70 ℃
Peso	≤230G

Interfaccia di installazione della struttura per modulo LRF STA-D1013B

Funzione del prodotto per il modulo Finder per intervallo laser STA-D1013B

● Funzione di portata laser;
● Funzione di raccolta di alimentazione e temperatura;
● Funzione di gating di portata;
● Funzione di portata di destinazione della testa e finale;
● Funzione di protezione inversa di potenza;
● Funzione di auto-controllo;
● Accumulare la funzione dei tempi di emissione laser;
● con la funzione programma di aggiornamento della porta seriale;
● Fornisce una funzione di segnale di controllo di accensione separata.

Interfaccia elettrica

L'estremità del computer superiore realizza il test di reticolazione con la presa J30JZLN15ZKWA000 dell'estremità del telemetro attraverso il connettore rettangolare J30JZ/XN15TJCAL01. La definizione del pin dell'alimentazione e la porta di comunicazione del campo di range è mostrata nella tabella seguente.

Pin Definizione di alimentazione e porta di comunicazione all'estremità del telemetro

Numero pin	Numero	Direzione della trasmissione	Note
P-1	Vin+	Power Power Positive Polo	Alimentazione al computer superiore
P-2	Vin+
P-3	Vin+
P-4	Controllo di accensione+	Controllo di accensione+	Corto circuito P-12 per alimentare
P-5	Rs422_txd+	Porta di uscita del segnale	Rangefinder al computer host
P-6	Rs422_rxd+	Porta di ingresso del segnale	Computer superiore a rangefinder
P-7	Rs422_gnd	Comunicazione filo di terra
P-8	Nc	Sospeso
P-9	Vin-	Polo negativo di ingresso	Alimentazione al computer superiore
P-10	Vin-
P-11	Vin-
P-12	Controllo di accensione	Controllo di accensione	Corto circuito P-4 per alimentare
P-13	Rs422_txd-	Porta di uscita del segnale	Rangefinder al computer host
P-14	Rs422_rxd-	Porta di ingresso del segnale	Computer superiore a rangefinder
P-15	Nc	Sospeso
