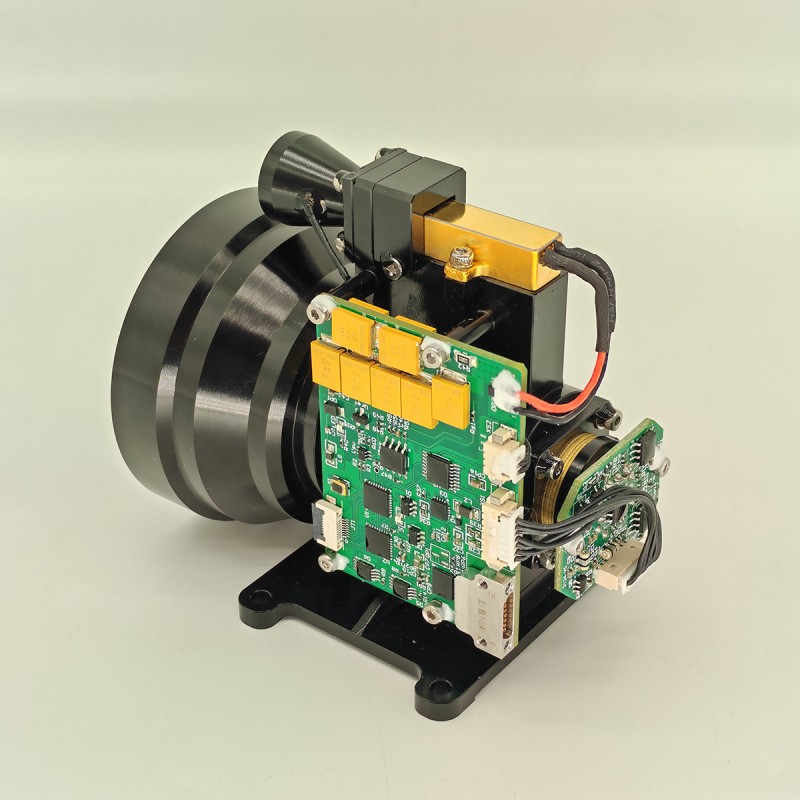

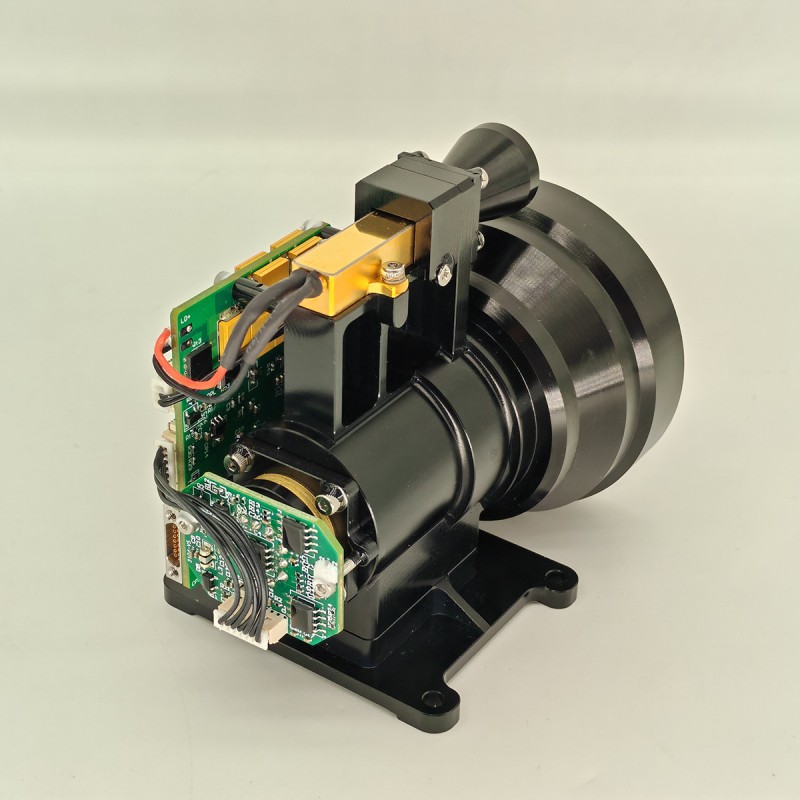

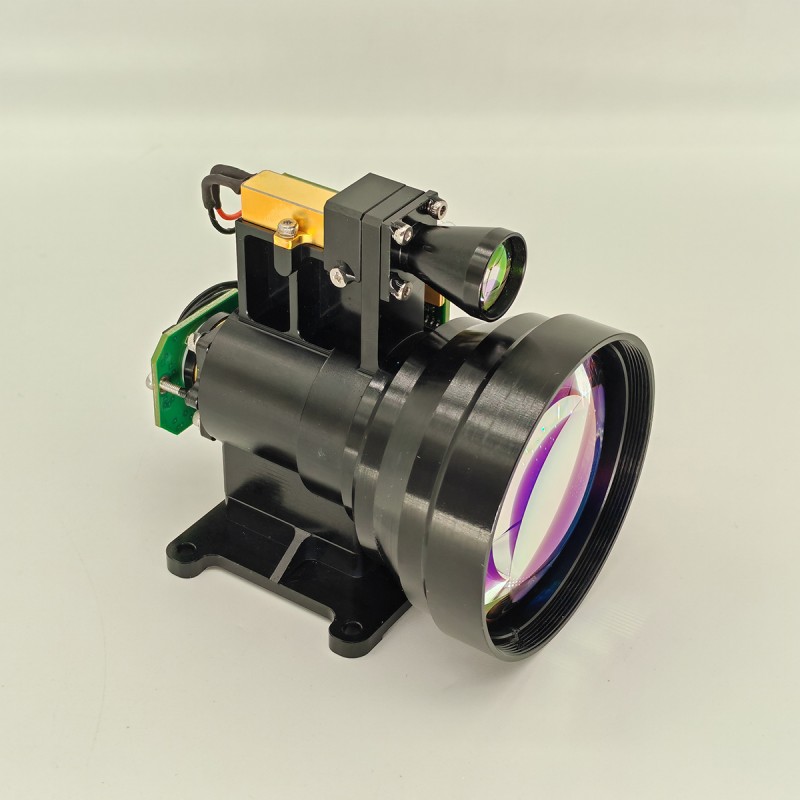

12 km Modulo Finder per range laser

STA-B1220X è un modulo di misurazione della distanza laser per occhio umano, che può rilevare la distanza target e trasmettere la distanza misurata al computer superiore attraverso la comunicazione seriale. Visibilità ≥ 25 km, riflettività target ≥ 0,3, umidità ≤ 80%, il veicolo (2,3 m × 2,3 m Target NATO) che variava ≥ 12 km; Max che varia a 20 km.

Invia richiesta

Descrizione del prodotto

Funzioni principali

(1) a distanza singola e a distanza continua;
(2) rispondere ai comandi che vanno al laser e può smettere di vagare in qualsiasi momento secondo il comando di arresto;
(3) dati sulla distanza di uscita e informazioni sullo stato una volta per impulso durante la misurazione della distanza;
(4) può segnalare il numero cumulativo di impulsi laser trasmessi (nessuna perdita di potenza);
(5) Selezione della distanza, indicazione target anteriore e posteriore;
(6) Funzione di autotest.

Introduzione del prodotto

Il modulo Finder per range laser B1220X è un campo di range per laser a impulsi militare progettato per scenari di applicazione come aerei, veicoli aerei senza pilota, serbatoi e portata. Ha dimensioni ridotte, peso leggero, basso consumo energetico, prestazioni stabili, distanza di misurazione lunga e durata di lunga durata, sicurezza degli occhi umani e altri vantaggi, è un'importante attrezzatura tecnica per migliorare la precisione di mira del prodotto.

Indice di performance del prodotto

Articolo	Parametro tecnico	Istruzione
Modello	STA-B1220X
Lunghezza d'onda di lavoro	1535 ± 5 nm
Sicurezza degli occhi	Classe 1 (IEC 60825-1)
Ricevere apertura	Φ57mm
Apertura di emissione	Φ19mm
Capacità di distanza	50m-20 km
Range Range	≥20000m	Gamma massima
	≥15000 m	Grande bersaglio, riflettività: 0,6, visibilità dell'osservatore 25 km
	≥12000m	Target NATO
	≥8000 m	Bersaglio umano
	≥3200m	Target UAV
Mini gamma	50m
Rilevamento multi-target	Fino a 3 bersaglio
Precisione a distanza	± 3m	3d
Frequenza a distanza	1 ~ 10Hz regolabile
Tasso di precisione	≥98%
Tasso di falso allarme	1%
Angolo di divergenza	≤0.3Mrad
Interfaccia di comunicazione	RS422 / RS232 / TTL
Voltaggio	DC18 ~ 32V
Potere di lavoro	≤3W	Test di temperatura normale
Potenza di punta	≤6w	Test di temperatura normale
Shock meccanico	75g, 1ms
Temperatura di lavoro	-40 ℃～+60 ℃
Temperatura di conservazione	-55 ℃～+70 ℃
Affidabilità	MTBF ≥ 1500h
Misurare	≤90mm × 63 mm × 82 mm
Peso	≤350g
Funzione principale	Primo e ultimo target che varia, a distanza multi-target, selettività della distanza
Più funzione	1. Funzione di gating del punto cieco della distanza; 2. Funzione auto -controllo (alta tensione, temperatura, ecc.); 3. Risoluzione della distanza: 30 m;

Note:

1) dimensione target NATO 2,3 m × 2,3 m; Dimensione del bersaglio umano 0,5 m × 1,7 m; Dimensione target UAV 0,2 M × 0,3 M; Riflettività 30%, visibilità dell'osservatore≥ 20 km

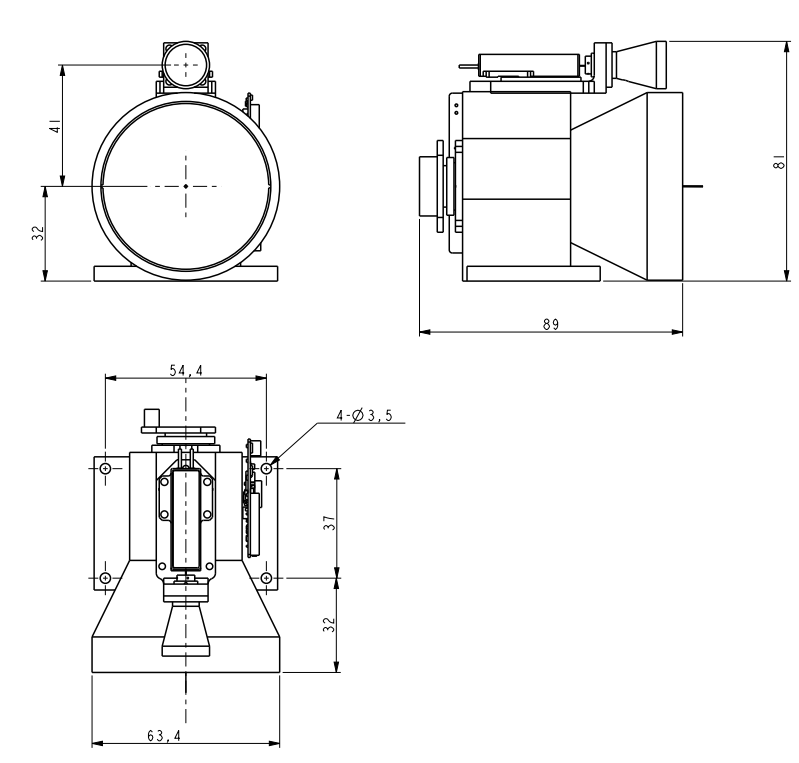

Interfaccia di installazione della struttura

Interfaccia esterna

Modello di connettore	MDC1-15SW1
Spillo	Definire	Funzione	Osservazioni
1	Vee	Input di potenza positiva	9-36v
2	GND	Terra di input di potenza
3	Rs422_t/r+
4	Rs422_t/r-
5	Rs422_rxd-
6	Rs422_rxd+
7	Rs232-tx
8	Rs232-rx
9	TTL-TX		3.3v
10	TTL-RX		3.3v
11	GND	Terreno di comunicazione
12	Nc
13	Nc
14	Nc
15	Nc

Moduli che portano OEM/ODM e soluzioni personalizzate

Il B1220X è progettato per gli integratori di sistema che cercano una soluzione comoda, potente e compatta a distanza di laser. Fornisce prestazioni affidabili in una vasta gamma di applicazioni.

È molto piccolo, ultra-luce, ha un basso consumo energetico e può essere misurato a lunga distanza. È adatto per dispositivi portatili (imaging termico), applicazioni di montaggio delle armi, sistemi portatili e suite di sensori leggeri e veicoli aerei senza pilota o UGV.
