Gamma di misurazione massima: 19000 m (veicolo) 23000 m (edificio bianco) 25000 (target tipico)
Accuratezza a distanza ± 3M
Precisione di misurazione ≥ 98%
Peso ≤640G
Caratteristiche del modulo Finder a portata di 10 km
1.Piolo integrato dell'intera struttura, resistenza alle shock e alle vibrazioni, il circuito adotta la progettazione della tenuta di sotto-benessere, il design dell'isolamento dell'alimentazione, la forte compatibilità elettromagnetica, l'elevata affidabilità e la forte adattabilità ambientale;
2. Il percorso della luce è completamente sigillato, a prova di polvere e impermeabile a vapore, l'intero processo di produzione di ambiente ultra pulito, può essere applicato a un ambiente complesso, bassi requisiti per l'ambiente di installazione, forte adattabilità;
3. L'interfaccia interna del circuito adotta il processo di connessione diretta del filo di saldatura, che è fermo e affidabile, che può evitare il corto circuito o lo scarso contatto causato dall'allentamento, dall'ossidazione e dal vapore acqueo del connettore e migliora l'affidabilità e la vita del prodotto.

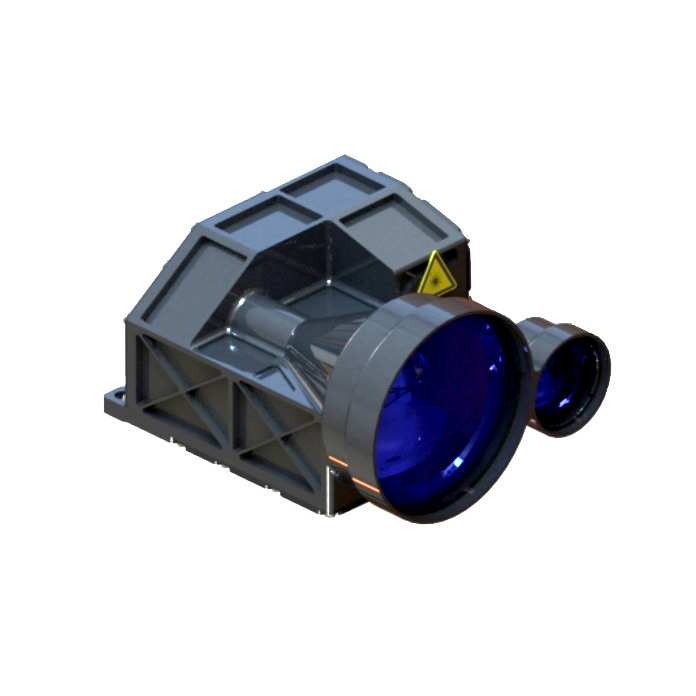

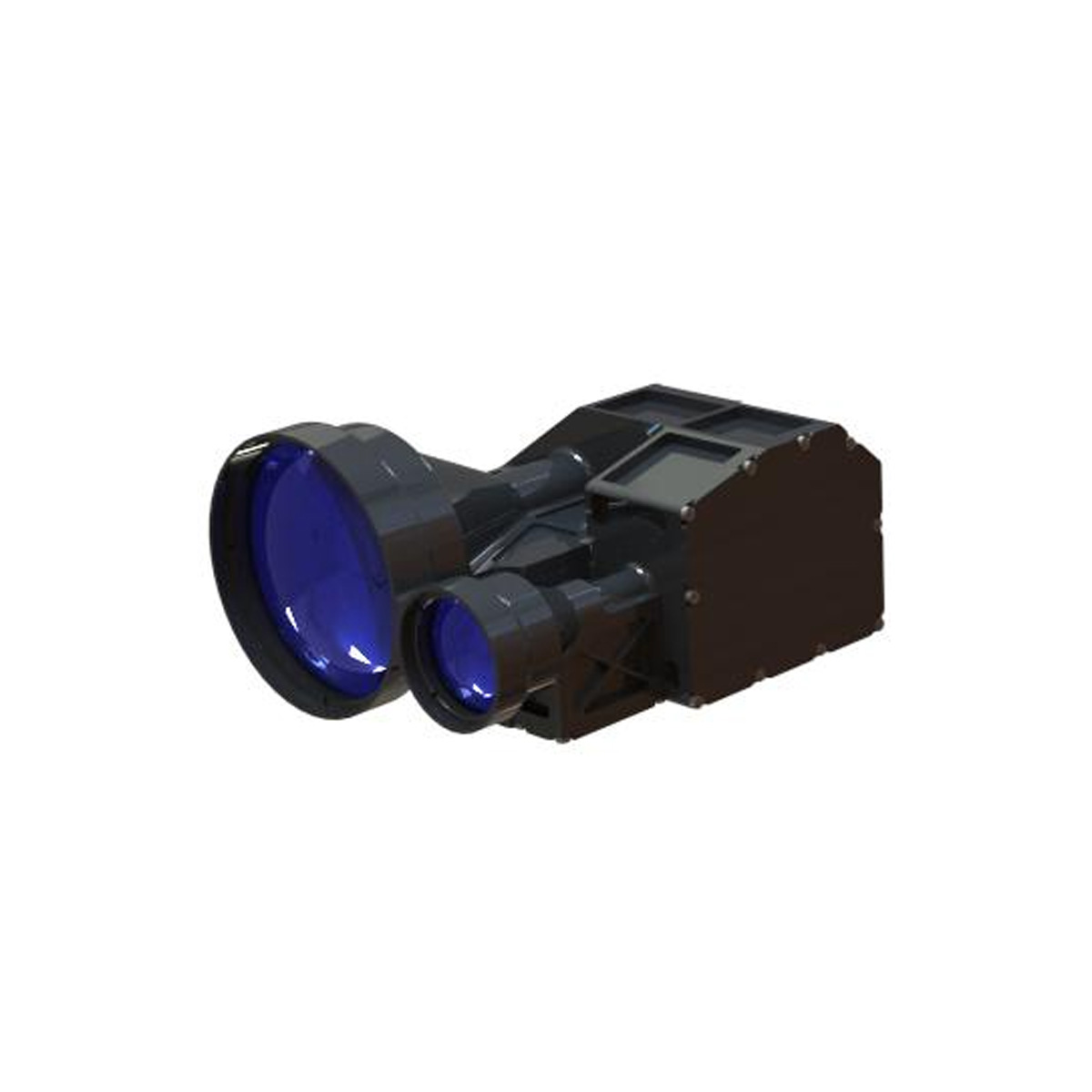

Indice di performance del prodotto per il modulo Finder Laser Range STA-D1925X
Articolo |
Indice |
Modello |
STA-D1925X |
Lunghezza d'onda operativa |
1535nm ± 10nm |
Range Range |
150m-23000m |
Capacità di distanza |
25000 m |
Target tipico, visibilità ≥ 25 km |
23000 m |
Target grande, visibilità ≥ 25 km |
19000m |
Visibilità ≥ 25 km, target con 0,3 riflettività per veicoli da 2,3 m × 2,3 m |
Interfaccia di comunicazione |
Rs422 |
Umidità |
≤ 80% |
Precisione a distanza |
± 3m |
Tasso di precisione |
≥98% |
Risoluzione della gamma |
≤40m |
Angolo di divergenza |
≤0,4 mrad |
Frequenza a distanza |
1 volta, 1Hz, 5Hz |
Misurare |
≤144mm × 108mm × 75mm |
Voltaggio |
22V ~ 34V |
Consumo di energia funzionante |
Consumo di energia medio: ≤ 10w |
Consumo di energia di standby |
≤3W |
Temperatura di lavoro |
-40 ℃~+60 ℃ |
Temperatura di conservazione |
-55 ℃~+70 ℃ |
Peso |
≤800G |
Interfaccia di installazione della struttura per il modulo Finder Laser Range STA-D1925X
Interfaccia elettrica per sensore di misurazione STA-D1925X
Il modello di presa del connettore del Laser Range Finder è J30J-9zkp, che include il segnale di alimentazione e comunicazione del Laser Range Finder. Selezionare l'interfaccia di comunicazione TTL standard per comunicare con il sistema e il modello di plug corrispondente all'estremità del sistema è J30J-9TJL, come definito nella tabella seguente.
Definizione del perno di alimentazione e della comunicazione del Finder Distantore
Numero pin |
Etichetta |
Definizione caratteristica elettrica |
Nota |
1,6 |
Vin+ |
Potenza di input positiva |
Alimentazione a portata di campo |
2,7 |
Vin- |
Polo negativo della potenza di input |
3
|
Ttl_rxd |
Porta di ricezione del segnale |
Computer superiore a rangefinder |
8
|
Nc |
Nc |
|
4
|
TTL_TXD |
Porta di invio del segnale |
Rangefinder al computer host |
9
|
Nc |
Nc |
|
5
|
GND |
Comunicazione filo di terra |
|
