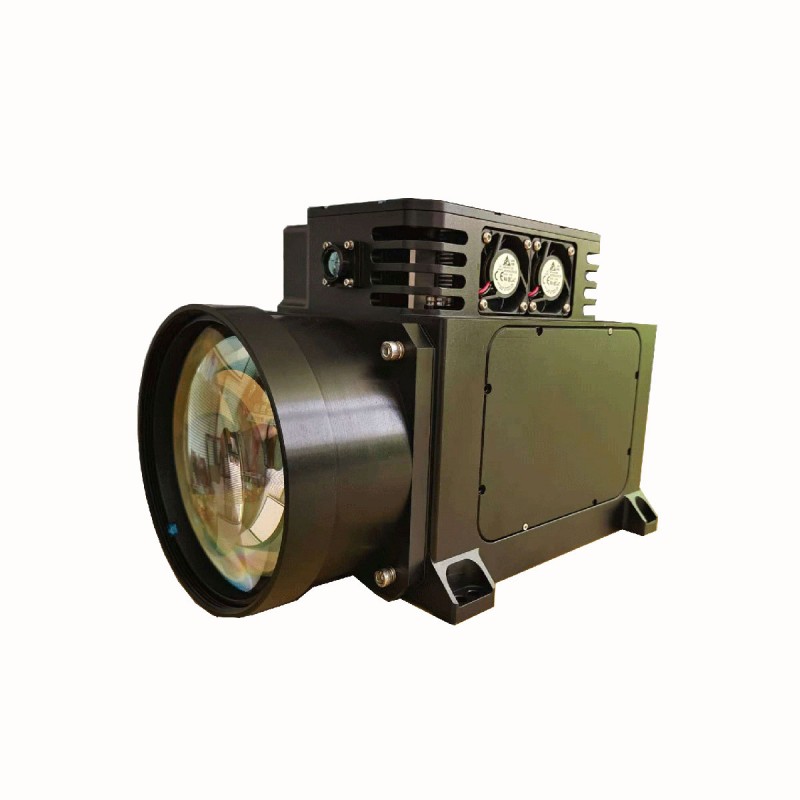

Modulo telemetro laser da 10 km per sistema anti drone

STA-WR10000X è un modulo laser dedicato per la misurazione di bersagli UAV. È sviluppato sulla base di un laser YAG da 1064 nm, caratterizzato da un ampio angolo di divergenza fino a 0,8 mrad e un raggio laser di alta qualità. Può facilmente agganciarsi a un bersaglio UAV con un'area di riflessione di 0,1 m² a una distanza di 10 km e misurare un bersaglio UAV con un'area di riflessione di 2㎡ Bersaglio UAV fino a 15 km di distanza.

Invia richiesta

Descrizione del prodotto

a) In grado di autocontrollare la funzione di risposta alle informazioni;
b) Capace di localizzazione del guasto e feedback sulla modalità di guasto;
c) In grado di comunicazione seriale.

Parametri del prodotto

Modello	STA-WR10000X	Note
Lunghezza d'onda	1064 nm
Angolo di divergenza	0,8±0,1marzo
Portata massima	≥10000 m	Area riflettente 0,1 m² UAV
Portata massima	≥15000 m	Area riflettente 2 m² UAV
Mini range	≤150m
Precisione	±2m（RMS）
Frequenza di intervallo	1. 5, 10, 20Hz regolabile
Interfaccia	RS422	Personalizzabile
Tensione di alimentazione	24v	Personalizzabile
Non parallelismo tra asse ottico e piano di riferimento di montaggio	≤2mrad
Consumo energetico durante il funzionamento	≤100W(@20Hz)
Temperatura di funzionamento	-40℃～+60℃
Temperatura di conservazione	-50℃～+70℃
Misurare	≤288×165×191mm
Peso	≤6,5 kg

Chiarimento: visibilità ≥ 20 km, umidità ≤ 80%, riflettività target UAV 0,3.

Interfaccia elettrica

Spillo	Definire	Note
1	VCC	+24V anodico
2
3
4
5	GND	Polo negativo dell'alimentazione
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	GND di comunicazione
14	SYN+	Sistema di temporizzazione differenziale esterno RS422, larghezza> 10us.
15	SYN-
